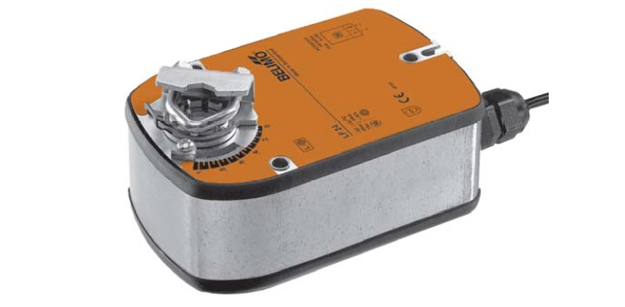

Привод BELIMO TRF24-SR

Привод для установки на 2-ходовые регулирующие шаровые краны с доп. функциями (макс. 130°C) TRF24-SR(-O)

Привод c возвратной пружиной для установки на шаровой кран, IP 42.

  • Крутящий момент 2 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление: 0…10 В=
  • Нормально закрыт (NC)



Привод c возвратной пружиной для установки на шаровой кран, IP 42.

  • Крутящий момент 2 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление: 0…10 В=
  • Нормально закрыт (NC)



Технические характеристики

Поворотный электропривод BELIMO TRF24-SR с функцией аварийного управления для шаровых кранов.

Номинальное напряжение 24 В ~/= 50/60 Гц
Диапазон номинального напряжения 19,2…28,8 В ~ 21,6…28,8 В =
Расчетная мощность 4 ВА
Потребляемая мощность:
- во время вращения
- в состоянии покоя

2,5 Вт
1,5 Вт
Соединение: Кабель: 1 м , 4 х 0,75 мм2
Крутящий момент :
- двигатель
- пружина

Мин. 2 Нм при номинальном напряжении
Мин. 2 Нм
Направление вращения:
- двигатель
- TRF24-SR
- TRF24-SR-O
Настраивается переключателем
Отключен: Кран закрыт (А – АВ = 0%)
Отключен: Кран открыт (А – АВ = 100%)
Угол поворота Макс. 95°
Ручное управление Нет
Время поворота:
- двигатель
- пружина

90 с / 90°
‹25 с при –20…+50°С / max. 60 с при –30 °С
Уровень шума:
- двигатель
- пружина

Макс. 35 дБ
≈ 62 дБ
Индикация положения Механический указатель
Класс защиты III для низких напряжений
Степень защиты корпуса IP42 в любом положении установки
Температура окружающей среды –30…+50° С
Температура переносимой среды +5…+120° С (шаровой кран)
Температура хранения –40…+80° С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 600 г



Описание

Применение

Поворотный электропривод Белимо TRF24-SR приведение в действие запорных шаровых кранов.

Принцип действия

Привод для клапанов BELIMO TRF24-SR Управление приводом осуществляется стандартным сигналом 0…10 В=. При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает кран в исходное положение.

Простая установка непосредственно

Простая прямая установка Belimo TRF24-SR поворотный привод Белимо на шаровой кран при помощи всего одного винта. Монтажная ориентация по отношению к шаровому крану может выбираться с шагом 90 °.

Высокая функциональная надежность

Привод TRF24-SR защищен от перегрузок является, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО TRF24-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО TRF24-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO TRF24-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

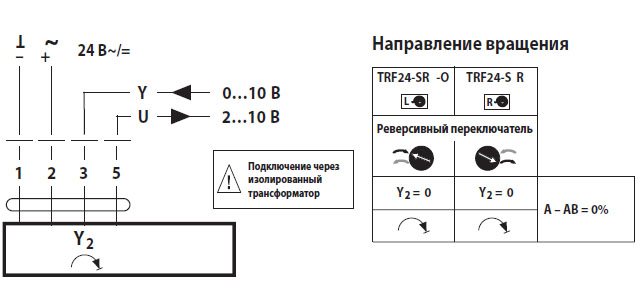

Электрическое подключение

 Электрическое подключение TRF24-SR

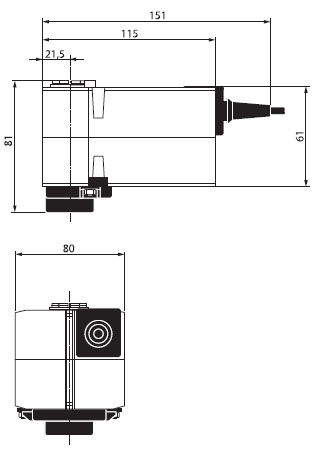

Габаритные размеры

Габаритные размеры TRF24-SR
