Привод BELIMO TRF24-S

Привод BELIMO TRF24-S

Поворотные электроприводы для 2- и 3-ходовых шаровых кранов с функцией аварийного управления.

  • Крутящий момент 2 Нм
  • Номинальное напряжение 24В ~/=
  • Управление : откр./закр.
  • Встроенный вспомогательный переключатель (для TRF24-S)
  • TRF24(-S): нормально закрыт
  • TRF24(-S)-O: нормально открыт



Поворотные электроприводы для 2- и 3-ходовых шаровых кранов с функцией аварийного управления.

  • Крутящий момент 2 Нм
  • Номинальное напряжение 24В ~/=
  • Управление : откр./закр.
  • Встроенный вспомогательный переключатель (для TRF24-S)
  • TRF24(-S): нормально закрыт
  • TRF24(-S)-O: нормально открыт



Технические характеристики

Номинальное напряжение 24 В ~/= 50/60 Гц
Диапазон номинального напряжения 19,2…28,8 В ~21,6…28,8 В =
Расчетная мощность 5 ВА
Потребляемая мощность:
- во время вращения
- в состоянии покоя

2,5 Вт
1,5 Вт
Соединение:
- питание
- вспомогательный переключатель

Кабель:
1 м, 2 х 0,75 мм2
1 м, 3 х 0,75 мм2 (для TRF24-S(-O))
Крутящий момент:
- двигатель
- пружина

Мин. 2 Нм при номинальном напряжении
Мин. 2 Нм
Направление вращения:
- TRF24(-S)
- TRF24(-S)-O

Отключен: Кран закрыт (А – АВ = 0%)
Отключен: Кран открыт (А – АВ = 100%)
Угол поворота Макс. 95°
Время поворота:
- двигатель
- пружина

‹75 с (0…2 Нм)
‹25 с при –20…+50°С / max. 60 с при –30 °С
Уровень шума:
- двигатель
- пружина

Макс. 50 дБ
≈ 62 дБ
Индикация положения Механический указатель, съемный
Класс защиты III для низких напряжений
Степень защиты корпуса IP42 в любом положении установки
Температура окружающей среды –30…+50° С
Температура переносимой среды +5…+120° С (шаровой кран)
Температура хранения –40…+80° С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 600 г





Описание

Принцип действия

При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает кран в исходное положение.
Простая установка при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом в 90°.

Высокая функциональная надежность Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО TRF24-S а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО TRF24-S мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO TRF24-S распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

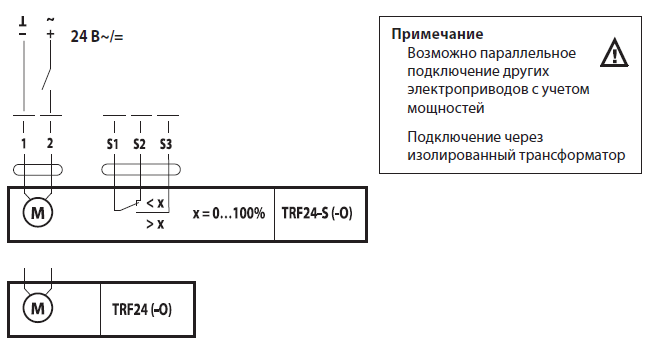

Электрическое подключение

 Электрическое подключение TRF24-S

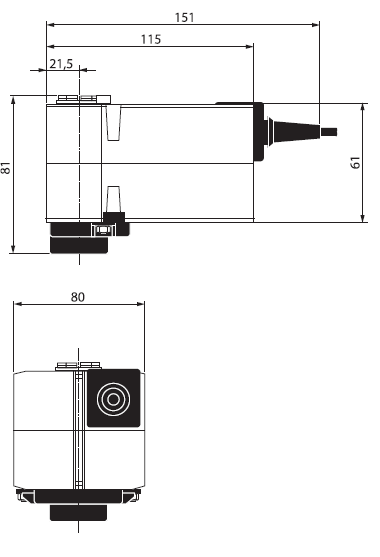

Габаритные размеры

Габаритные размеры TRF24-S
