Привод BELIMO TRF230-S

Привод BELIMO TRF230-S

 Привод c возвратной пружиной для установки на шаровой кран, IP 42.

 Поворотные электроприводы для 2- и 3-ходовых  шаровых кранов с функцией аварийного управления.

  • Крутящий момент 2 Нм
  • Номинальное напряжение 230 В ~
  • Управление : откр./закр.
  • Встроенный    вспомогательный переключатель (для TRF230-S)
  • TRF230 (-S): нормально закрыт
  • TRF230 (-S) -O: нормально открыт



 Привод c возвратной пружиной для установки на шаровой кран, IP 42.

 Поворотные электроприводы для 2- и 3-ходовых  шаровых кранов с функцией аварийного управления.

  • Крутящий момент 2 Нм
  • Номинальное напряжение 230 В ~
  • Управление : откр./закр.
  • Встроенный    вспомогательный переключатель (для TRF230-S)
  • TRF230 (-S): нормально закрыт
  • TRF230 (-S) -O: нормально открыт



Технические характеристики

Номинальное напряжение 100...240 В ~ 50/60 Гц
Диапазон номинального напряжения 85...265 В ~
Расчетная мощность 5 ВА
Потребляемая мощность:
- во время вращения
- в состоянии покоя

2,5 Вт
1,5 Вт
Соединение:
- питание
- вспомогательный переключатель
Кабель:
1 м , 2 х 0,75 мм2
1 м , 3 х 0,75 мм2 (для TF230-S)
Крутящий момент:
- двигатель
- пружина

Мин. 2 Нм при номинальном напряжении
Мин. 2 Нм
Направление вращения:
- TRF230(-S)
- TRF230(-S)-O

Отключен: Кран закрыт (А – АВ = 0%)
Отключен: Кран открыт (А – АВ = 100%)
Угол поворота Макс. 95°
Время поворота:
- двигатель
- пружина
‹75 с (0...2 Нм)
‹25 с при –20...+50°С / max. 60 с при –30 °С
Уровень шума:
- двигатель
- пружина

Макс. 50 дБ
≈ 62 дБ
Индикация положения Механический указатель
Класс защиты II все изолировано
Степень защиты корпуса IP42 в любом положении установки
Температура окружающей среды –30...+50° С
Температура переносимой среды +5...+120° С (шаровой кран)
Температура хранения –40...+80° С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 600 г





Описание

Принцип действия

При перемещении привода в нормальное  рабочее положение взводится возвратная  пружина. При прекращении подачи питания  энергия, запасенная в пружине, возвращает  кран в исходное положение.

Простая установка

при помощи одного винта. Положение  установки по отношению к шаровому крану  может выбираться с шагом в 90°.

Высокая функциональная надежность

Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО TRF230-S а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО TRF230-S мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO TRF230-S распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

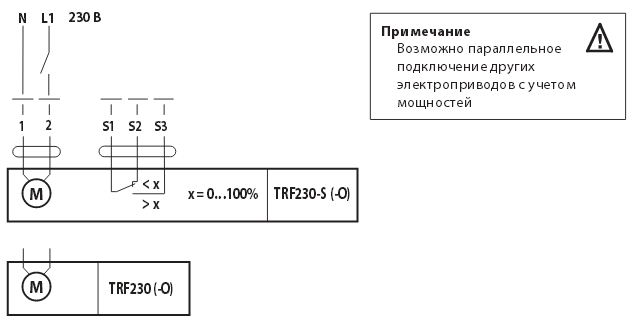

Электрическое подключение

 Электрическое подключение TRF230-S

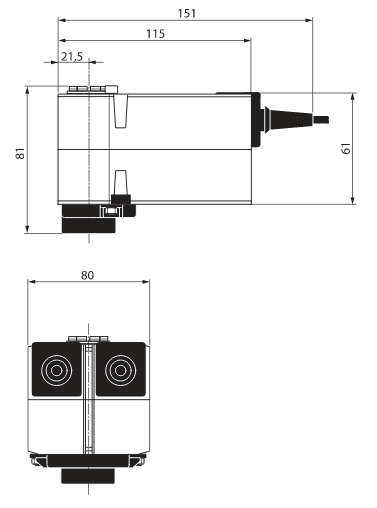

Габаритные размеры

Габаритные размеры TRF230-S
