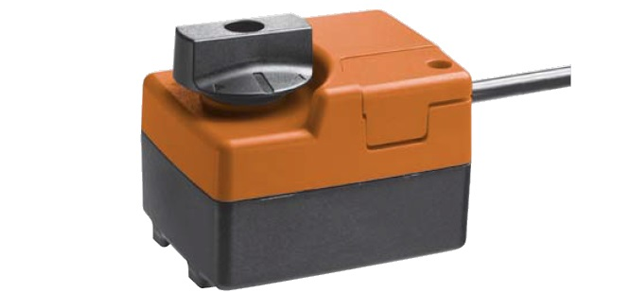

Привод BELIMO TR24-SR

Привод для установки на 2-ходовые регулирующие шаровые краны с доп. функциями (макс. 130°C) TR24-SR

Электропривод для монтажа на шаровой кран, IP40.

  • Величина крутящего момента 2 Nm для DN 15
  • Величина номинального напряжения 24 V ~/=
  • Регулировка: плавная от 0 до 10 V=



Электропривод для монтажа на шаровой кран, IP40.

  • Величина крутящего момента 2 Nm для DN 15
  • Величина номинального напряжения 24 V ~/=
  • Регулировка: плавная от 0 до 10 V=



Технические характеристики

Поворотный привод BELIMO TR24-SR для двух- и трех-ходовых шаровых регулирующих клапанов.

Величина номинального напряжения 24 V~ 50/60 Hz, 24 V=
Диапазон входного напряжения от 19,2 до 28,8 V~
Величина расчетной мощности 1 VA
Величина потребляемой мощности 0,5 W
Величина управляющего сигнала Y от 0 до 10 V
Величина рабочего диапазона от 2 до 10 V
Тип соединения: Кабель: 3 x 0,75 мм2, 1 м
Наличие ручного управления Возможность временного выведения редуктора из зацепления
Величина крутящего момента Минимум 2 Nm (при напряжении равном номинальному напряжении)
Величина угла поворота 90°
Время поворота 90 s
Уровень шума максимальный 35 dB (A)
Степень защиты для низких напряжений - III
Класс защиты IP 40
Темп. окр. среды от -7°C до +50°C (учитывая шаровой клапан)
Темп. переносимой среды от +5°C до +100°C (шаровой клапан)
Темп. хранения от 40°C до +80°C
Уровень влажности окр. среды Соответствие EN 60730-1
Совместимость электромагнитная Соответствие 89/336/EEC по СЕ
Рабочий режим Соответствие первому типу по EN 60730-1
Техническое обслуживание Не требуется
Масса 0,3 кг



Описание

Использование

Поворотный привод Белимо TR24-SR приводит в действие запорные шаровые краны.

Принцип работы

Плавное управление приводом для клапана BELIMO TR24-SR производится при помощи стандартного регулирующего сигнала от 0 до 10 V=.

Простота установки

Привод для клапанов BELIMO TR24-SR просто устанавливается на шаровой кран с помощью 1-го винта. Может изменяться положение привода по отношению к шаровому крану с шагом 90 °.

Высокий уровень функциональной надежности

БЕЛИМО TR24-SR имеет защиту от перегрузок, не требуются концевые выключатели и автоматически выключается по достижению максимальной нагрузки.

Возможность управления в ручном режиме

Возможность управления в ручном режиме Belimo TR24-SR осуществляется с помощью рычага (при нажатии на рычаг с самовозвратом происходит вывод редуктора из зацепления).

Заказать привод БЕЛИМО TR24-SR, а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47.

Оптовые цены и скидки для электропривода БЕЛИМО TR24-SR обсуждаются индивидуально.

Для поворотного привода BELIMO TR24-SR действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

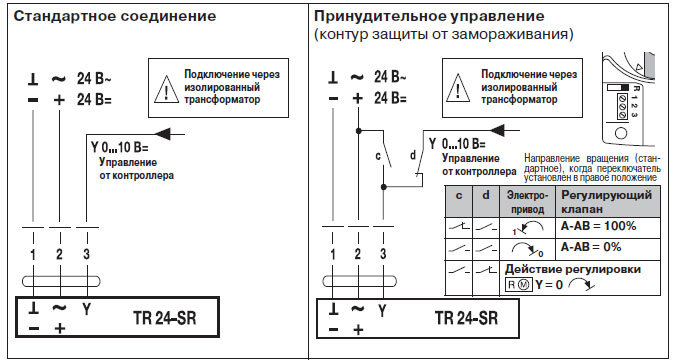

Электрическое подключение

 Электрическое подключение TR24-SR

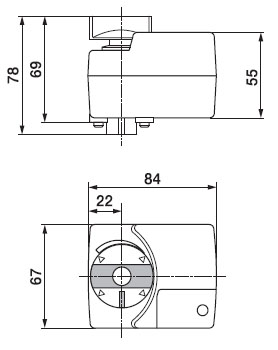

Габаритные размеры

Габаритные размеры TR24-SR



Скачать PDF



Скачать PDF (169 Кбайт)

Сертификат BELIMO (775 Кбайт)
