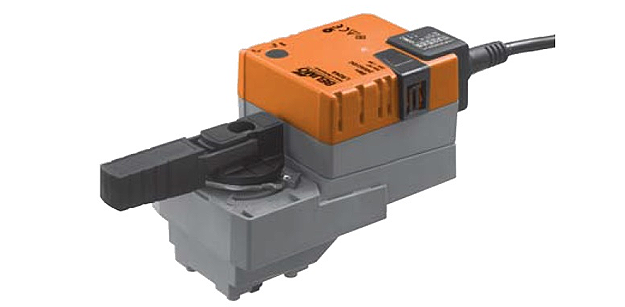

Привод BELIMO LRQ24A-SR

Привод для установки на 2-ходовые регулирующие шаровые краны с доп. функциями (макс. 130°C) LRQ24A-SR

Привод для установки на шаровой кран, IP54.

  • Крутящий момент 4 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление : плавная регулировка 0…10 В =
  • Обратная связь : 2…10 В=
  • Время срабатывания 9 сек.

Привод для установки на шаровой кран, IP54.

  • Крутящий момент 4 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление : плавная регулировка 0…10 В =
  • Обратная связь : 2…10 В=
  • Время срабатывания 9 сек.

Технические характеристики

Поворотный электропривод БЕЛИМО LRQ24A-SR плавного регулирования для управления 2-х и 3-ходовыми шаровыми кранами.





Описание

Управление

Поворотный электропривод БЕЛИМО LRQ24A-SR управляется стандартным 0…10 В= сигналом . Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение привода (0…100%), а также управлять другими приводами.

Простая установка

Простая установка непосредственно на регулирующий шаровой кран Belimo LRQ24A-SR поворотный привод Belimo при помощи одного винта. Монтажный инструмент интегрирован в указатель положения крана. Положение установки привода относительно крана выбирается с шагом 90 °

Ручное управление

Поворотный электропривод BELIMO LRQ24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настраиваемый угол поворота

Угол поворота привод для клапанов BELIMO LRQ24A-SR настраивается при помощи механических упоров.

Сигнал обратной связи U5

Рабочий диапазон поворота шара Belimo LRQ24A-SR поворотный привод Белимо ограничен граничным кольцом. Кольцо уменьшает угол поворота с 95° до 90°. В этом случае обратного сигнала U5 в закрытом положении будет около 0.3 В.

Высокая функциональная надежность

Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Основное положение

При первой подаче напряжения, т.е. начального ввода в действие или после нажатия кнопки ручного управления, привод первоначально перемещается в основное положение.

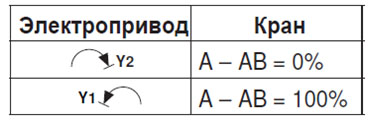

Заводская настройка: Y2

 Заводская настройка: Y2 LRQ24A-SR

После этого привод перемещается в положение, заданное управляющим сигналом.

Купить привод БЕЛИМО LRQ24A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО LRQ24A-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LRQ24A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

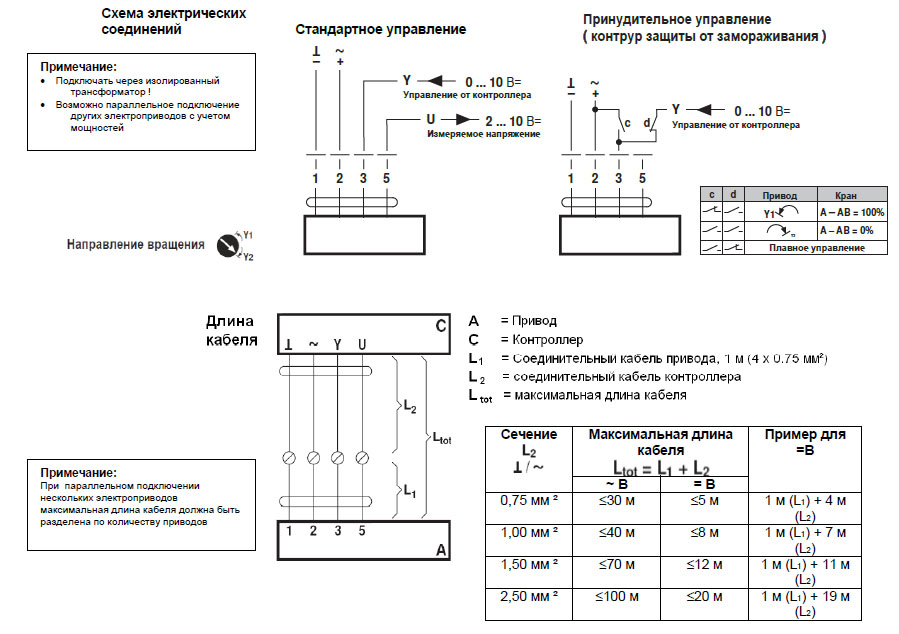

Электрическое подключение

Электрическое подключение LRQ24A-SR

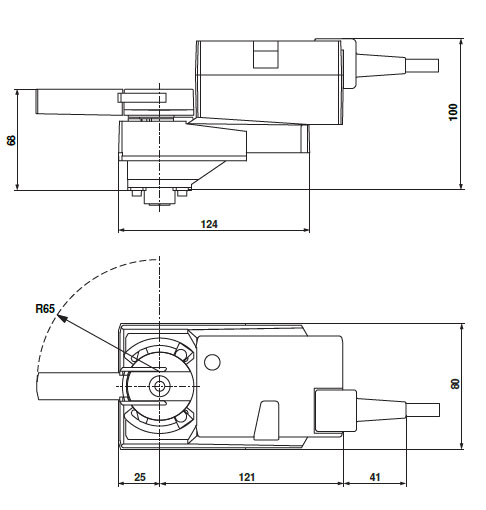

Габаритные размеры

Габаритные размеры LRQ24A-SR



Скачать PDF



Скачать PDF (617 Кбайт)

Сертификат BELIMO (775 Кбайт)
