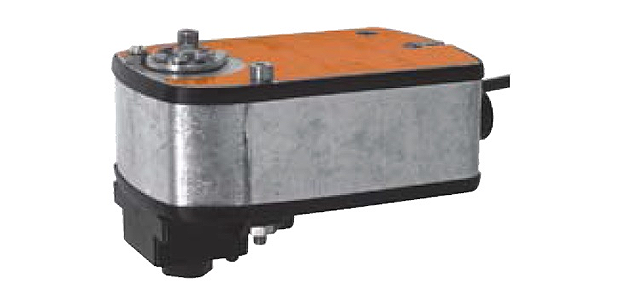

Привод BELIMO LRF24-SR

Привод для установки на 2-ходовые регулирующие шаровые краны с доп. функциями (макс. 130°C) LRF24-SR

Привод c возвратной пружиной для установки на шаровой кран, IP 54.

  • Номинальный крутящий момент 4 Нм
  • Номинальное напряжение AC / DC 24 В
  • Плавное управление постоянного тока (0) 2 ... 10 В
  • Обратная связь по положению DC 2 ... 10 или
  • Нормально закрыт (NC)



Привод c возвратной пружиной для установки на шаровой кран, IP 54.

  • Номинальный крутящий момент 4 Нм
  • Номинальное напряжение AC / DC 24 В
  • Плавное управление постоянного тока (0) 2 ... 10 В
  • Обратная связь по положению DC 2 ... 10 или
  • Нормально закрыт (NC)



Технические характеристики

Поворотный электропривод БЕЛИМО LRF24-SR для шаровых кранов с функцией авариного закрытия.

Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage rang e AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation 2.5 W
Power consumption in rest position 1 W
Power consumption for wire sizing 5 VA
Connection supply / control Cable 1 m, 4 x 0.75 mm²
Parallel operation Yes (note the performance data)
Functional data
Torque motor Min. 4 Nm
Torque spring return Min. 4 Nm
Positioning signal Y DC 0...10 V
Positioning signal Y note Input impedance 100 kΩ
Operating range Y DC 2...10 V
Position feedback U DC 2...10 V
Position feedback U note Max. 0.5 mA
Direction of rotation motor Y=0 (0V = A - AB = 0%)
Direction of rotation spring-return Deenergised NC, valve closed (A - AB = 0%)
Manual override With hand crank, can be fixed in any position
Angle of rotation 95°
Running time motor 150 s / 90°
Running time emergency setting position ‹20 s / 90°
Sound power level motor max. 30 dB(A)
Position indication Mechanical
Service life Min. 60,000 emergency positions
Safety
Protection class IEC/EN III Safety extra-low voltage
Degree of protection IEC/EN IP54
EMC CE according to 2004/108/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation Type 1
Rated impulse voltage supply / control 0.8 kV
Control pollution degree 3
Ambient temperature -30...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Weight
Weight approx. 1.6 kg



Описание

Принцип действия

Плавная регулировка поворотный электропривод БЕЛИМО LRF24-SR осуществляется посредством стандартного управляющего сигнала 0…10 В=. Электропривод LF… перемещает регулирующий шаровой кран, одновременно заряжая возвратную пружину. Регулирующий шаровой кран Belimo LRF24-SR поворотный привод Belimo возвращается в охранное положение при отключении питания за счет энергии пружины.

Простая установка

Поворотный электропривод BELIMO LRF24-SR простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO LRF24-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Высокая функциональная надежность

Belimo LRF24-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО LRF24-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО LRF24-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LRF24-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.





Электрическое подключение

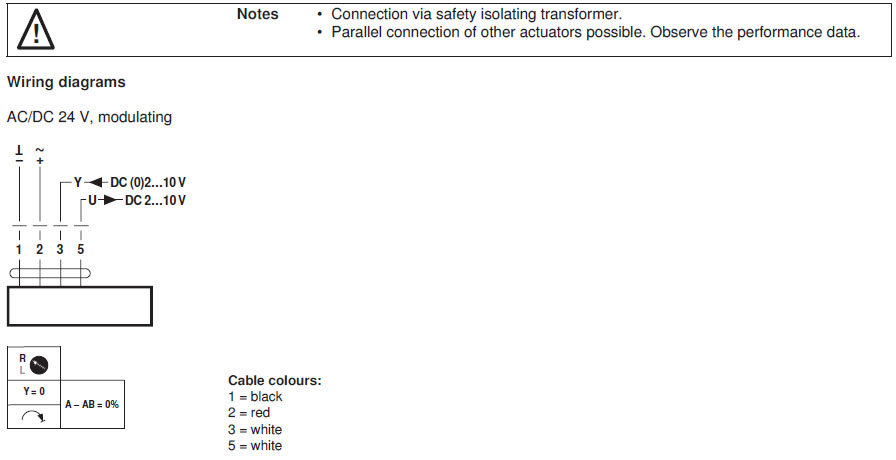

 Электрическое подключение LRF24-SR





Габаритные размеры

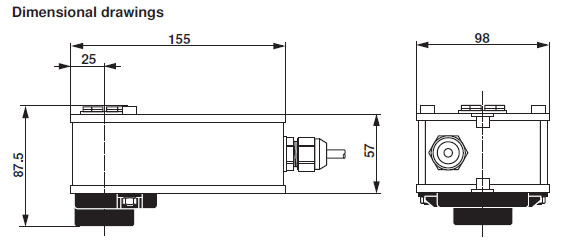

Габаритные размеры LRF24-SR





Скачать PDF



Скачать PDF (393 Кбайт)

Сертификат BELIMO (775 Кбайт)
