Регулирующий шаровой кран Belimo R220P-060

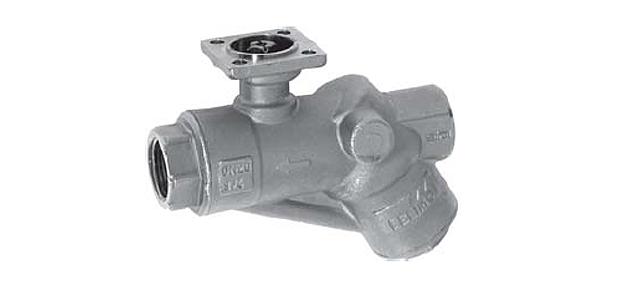

2-ходовые регулирующие шаровые краны, независимые от изменения давления R220P-060

  • для закрытых систем горячего и холодного водоснабжения
  • для постоянной регулировки воды в системе подготовления отопления и воздуха
  • Тип R220P-060
  • DN 20 [mm]
  • Vnom 0,6 [l/s]
  • для закрытых систем горячего и холодного водоснабжения
  • для постоянной регулировки воды в системе подготовления отопления и воздуха
  • Тип R220P-060
  • DN 20 [mm]
  • Vnom 0,6 [l/s]

Технические характеристики

Двух-ходовой шаровой регулирующий клапан R220P-060 с постоянным расходом, с внутренней резьбой.

Funktionsdaten
Medien Kalt- und Warmwasser, Wasser mit Glykol bis max. 50% vol.
Mediumstemperatur DN 15...DN 20: 5°C...100°C DN 25...DN 50: 5°C...80°C
Mediumstemperatur Hinweis tiefere Temperaturen auf Anfrage
Wirkdruck 30 kPa...350 kPa
Schliessdruck Δps 700 kPa
Durchflusskennlinie gleichprozentig (VDI/VDE 2178), im Öffnungsbereich optimiert
Druckstabilität bei einem Wirkdruck von 35...350 kPa: ±10%, im unteren Wirkdruckbereich: ±15%
Leckrate Leckage Klasse IV bei 350 kPa (EN 60534-4)
Rohranschlüsse Innengewinde nach ISO 7/1
Drehwinkel 90° (Arbeitsbereich 15...90°)
Einbaulage stehend bis liegend (bezogen auf die Spindel)
Wartung wartungsfre
Werkstoffe
Armatur DN 15...DN 25: geschmiedet, Messingkörpervernickel DN 32...DN 50: gegossen, Messingkörper vernickelt
Schliesskörper Messing verchromt
Spindel Messing verchromt
Spindeldichtung O-Ring EPDM
Kugelsitz PTFE, O-Ring Viton
Regelblende DN 15...DN 20: Messing DN 25...DN 50: TEFZEL
Käfig Messing
Membrane polyesterverstärktes Silikon
Feder zu Schliesskörper rostfreier Stahl
Begriffe
Abkürzungen Vnom = nominaler Durchfluss bei voll geöffnetem Ventil Vmax = durch die Drehwinkelbeschränkung am Antrieb eingestellter maximaler Durchfluss



Описание

Система управления

Регулирующий шаровой клапан Belimo R220P-060 контролируется с помощью поворотного привода. Управляются поворотные приводы при помощи стандартного сигнала от 0 до 10 В= или по трех-позиционной схеме и производят поворот шара внутри клапана – регулирующий механизм – в положение открытия соответственно сигналу управления. Открытие клапана Belimo R220P-060 производится против часовой стрелки, а закрытие в направлении по часовой стрелке.

Информация о характеристике потока

Достижение равно-процентной характеристики потока шарового крана Belimo R220P-060 осуществляется за счет встроенного корректирующего диска.

Подбор электропривода

Подбирать электропривод следует на основании типа и размера муфты Belimo R220P-060.

Стабильный объем расхода

При различном давлении от 30 … 350 кПа, при помощи интегрированного редукционного клапана, сохраняется стабильный объем расхода. В независимости от давления внутри клапана достигается авторитет клапана 1. Так же при небольшом уровне расхода и соответствующей позиции открытия (угол поворота) расход сохраняется стабильным и гарантирует надежное регулирование.

Заказать регулирующий кран Белимо R220P-060, а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47

Оптовая цена и скидки для регулирующего шарового крана Белимо R220P-060 обсуждаются индивидуально.

Для крана Белимо R220P-060 действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

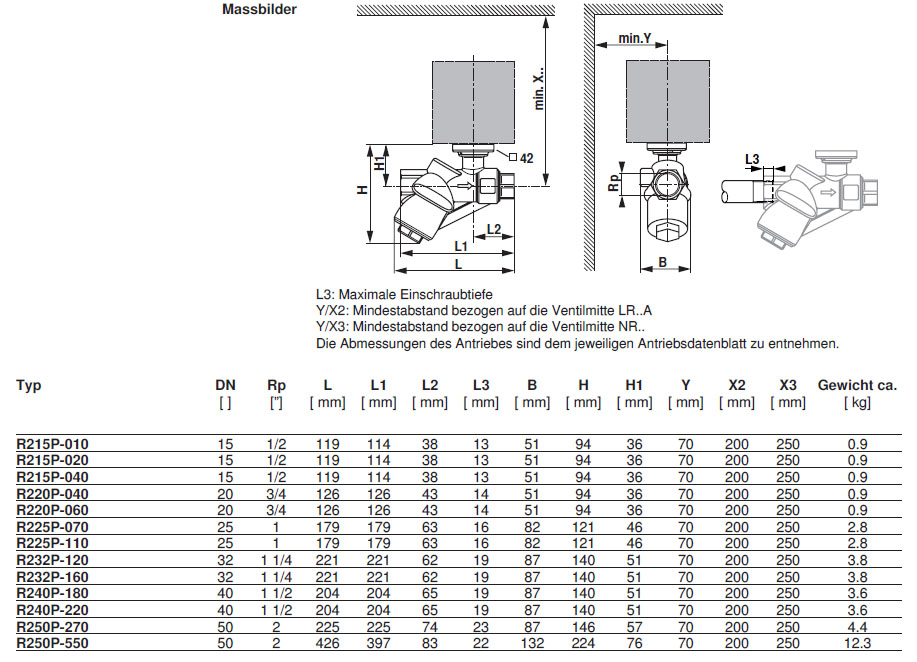

Габаритные размеры

Габаритные размеры R220P-060





Скачать PDF



Скачать PDF (365 Кбайт)

Сертификат BELIMO (775 Кбайт)
