Регулирующий шаровой кран Belimo R215P-020

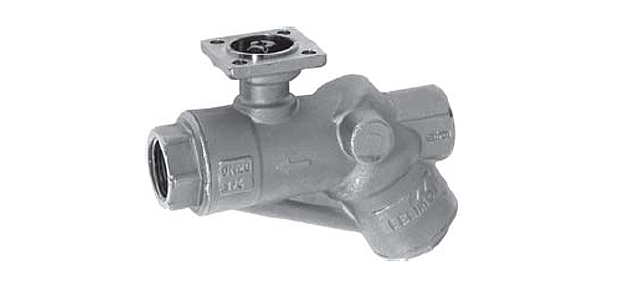

2-ходовые регулирующие шаровые краны, независимые от изменения давленияR215P-020

  • для закрытых систем холодного и горячего водоснабжения
  • для постоянной регулировки воды в системах подготовления отопления и воздуха
  • Тип R215P-020
  • DN 15 [mm]
  • Vnom 0,2 [l/s]
  • для закрытых систем холодного и горячего водоснабжения
  • для постоянной регулировки воды в системах подготовления отопления и воздуха
  • Тип R215P-020
  • DN 15 [mm]
  • Vnom 0,2 [l/s]

Технические характеристики

Двух-ходовой регулирующий шаровой клапан R215P-020 с постоянным расходом, внутренняя резьба.

Funktionsdaten
Medien Kalt- und Warmwasser, Wasser mit Glykol bis max. 50% vol.
Mediumstemperatur DN 15...DN 20: 5°C...100°C DN 25...DN 50: 5°C...80°C
Mediumstemperatur Hinweis tiefere Temperaturen auf Anfrage
Wirkdruck 30 kPa...350 kPa
Schliessdruck Δps 700 kPa
Durchflusskennlinie gleichprozentig (VDI/VDE 2178), im Öffnungsbereich optimiert
Druckstabilität bei einem Wirkdruck von 35...350 kPa: ±10%, im unteren Wirkdruckbereich: ±15%
Leckrate Leckage Klasse IV bei 350 kPa (EN 60534-4)
Rohranschlüsse Innengewinde nach ISO 7/1
Drehwinkel 90° (Arbeitsbereich 15...90°)
Einbaulage stehend bis liegend (bezogen auf die Spindel)
Wartung wartungsfre
Werkstoffe
Armatur DN 15...DN 25: geschmiedet, Messingkörpervernickel DN 32...DN 50: gegossen, Messingkörper vernickelt
Schliesskörper Messing verchromt
Spindel Messing verchromt
Spindeldichtung O-Ring EPDM
Kugelsitz PTFE, O-Ring Viton
Regelblende DN 15...DN 20: Messing DN 25...DN 50: TEFZEL
Käfig Messing
Membrane polyesterverstärktes Silikon
Feder zu Schliesskörper rostfreier Stahl
Begriffe
Abkürzungen Vnom = nominaler Durchfluss bei voll geöffnetem Ventil Vmax = durch die Drehwinkelbeschränkung am Antrieb eingestellter maximaler Durchfluss



Описание

Система управления

Управление регулирующим краном Belimo R215P-020 осуществляется с помощью поворотного привода. Управление поворотными электроприводами производится стандартным сигналом от 0 до 10 В= или по трех-позиционной схеме, приводы осуществляют поворот шара внутри клапана – регулирующий механизм – в открытую позицию согласно сигналу управления. Кран Belimo R215P-020 открывается против часовой стрелки и закрывается в направлении по часовой стрелке.

Информация о характеристике потока

Встроенный корректирующий диск обеспечивает равно-процентная характеристику потока шарового клапана Belimo R215P-020 .

Подбор электропривода

Выбор электропривода осуществляется на основании размера и типа муфты Belimo R215P-020.

Объем  постоянного расхода

При различном давлении от 30 до 350 кПа, при помощи интегрированного редукционного клапана, достигается постоянный расход. В независимости от давления через кран достигают авторитета крана 1. Так же при небольшом расходе и соответствующей степени открытия (угол поворота) расход не изменяется и гарантируется надежное регулирование.

Заказать регулирующий кран Белимо R215P-020, а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47.

Оптовые цены и скидки на шаровой кран Белимо R215P-020 обсуждаются индивидуально.

На клапан Белимо R215P-020 действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

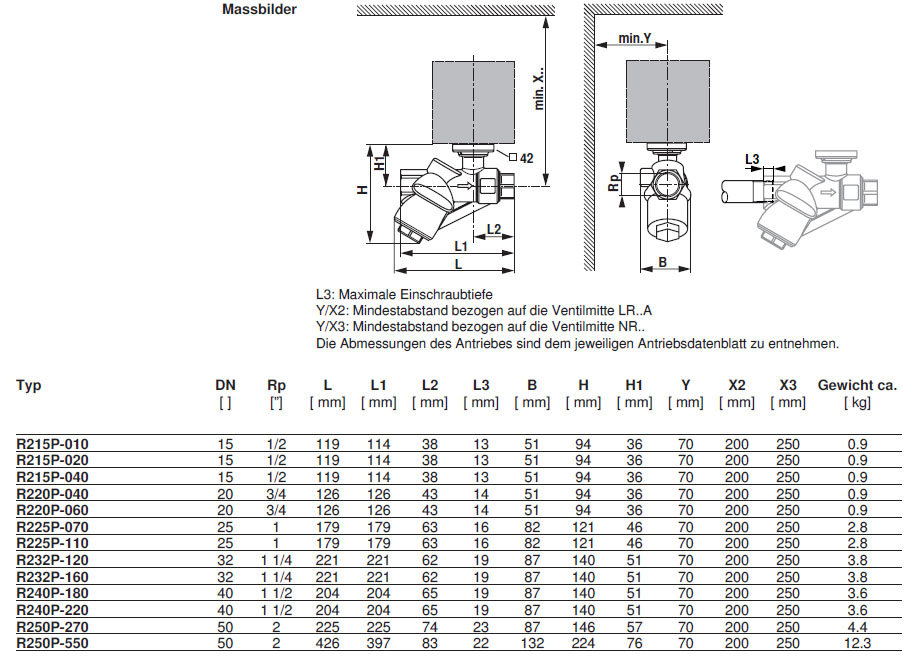

Габаритные размеры

 Габаритные размеры R215P-020
