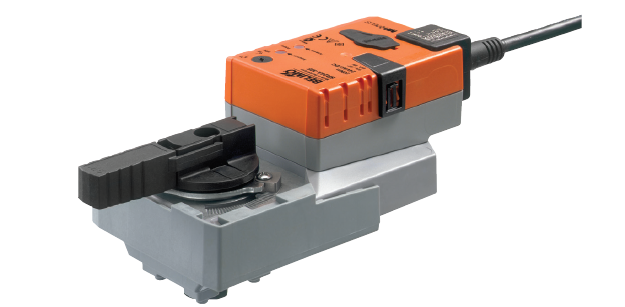

Привод BELIMO SRC24A-SR

установки на 2-ходовые регулирующие шаровые краны, независимые от изменения давления SRC24A-SR

Привод для установки на шаровой кран, IP54.

  • Поворотный электропривод для 2-х и 3-ходовых кранов
  • Крутящий момент 20 Нм
  • Номинальное напряжение 24 В~/=
  • Управление: плавная регулировка (0)2 …10 В =
  • Обратная связь: 2…10 В =
  • Время работы привода 35 с

Привод для установки на шаровой кран, IP54.

  • Поворотный электропривод для 2-х и 3-ходовых кранов
  • Крутящий момент 20 Нм
  • Номинальное напряжение 24 В~/=
  • Управление: плавная регулировка (0)2 …10 В =
  • Обратная связь: 2…10 В =
  • Время работы привода 35 с

Технические характеристики

Поворотный электропривод БЕЛИМО SRC24A-SR для шаровых кранов.

Elektrische Daten
Nennspannung AC/DC 24 V
Nennspannung Frequenz 50/60 Hz
Funktionsbereich AC 19.2...28.8 V / DC 19.2...28.8 V
Leistungsverbrauch Betrieb 4 W
Leistungsverbrauch Ruhestellung 1.5 W
Leistungsverbrauch Dimensionierung 7 VA
Anschluss Speisung / Steuerung Kabel 1 m, 4 x 0.75 mm²
Parallelbetrieb Ja (Leistungsdaten beachten)
Funktionsdaten
Drehmoment Motor min. 20 Nm
Stellsignal Y DC 0...10 V
Stellsignal Y Hinweis Eingangswiderstand 100 kΩ
Arbeitsbereich Y DC 2...10 V
Stellungsrückmeldung U DC 2...10 V
Stellungsrückmeldung U Hinweis max. 1 mA
Gleichlauf ±5%
Handverstellung Getriebeausrastung mit Drucktaste, arretierbar
Laufzeit Motor 35 s / 90°
Schallleistungspegel Motor 55 dB(A)
Stellungsanzeige mechanisch, aufsteckbar
Sicherheit
Schutzklasse IEC/EN III Schutzkleinspannung
Schutzklasse UL UL Class 2 Supply
Schutzart IEC/EN IP54
Schutzart NEMA/UL NEMA 2, UL Enclosure Type 2
EMV CE gemäss 2004/108/EG
Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14
Zertifizierung UL cULus gemäss UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02
Wirkungsweise Typ 1
Bemessungsstossspannung Speisung /Steuerung 0.8 kV
Verschmutzungsgrad der Umgebung 3
Umgebungstemperatur -30...50°C
Lagertemperatur -40...80°C
Umgebungsfeuchte 95% r.H., nicht kondensierend
Wartung wartungsfrei
Gewicht
Gewicht ca. 0.91 kg



Описание

Управление

Поворотный электропривод БЕЛИМО SRC24A-SR управляется стандартным 0…10 В= сигналом. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение привода (0…100%), а также управлять другими приводами.

Простая прямая установка

Поворотный электропривод BELIMO SRC24A-SR простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положение электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.

Ручное управление

Привод для клапанов BELIMO SRC24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота электропривода SRC24A-SR настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo SRC24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО SRC24A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SRC24A-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SRC24A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

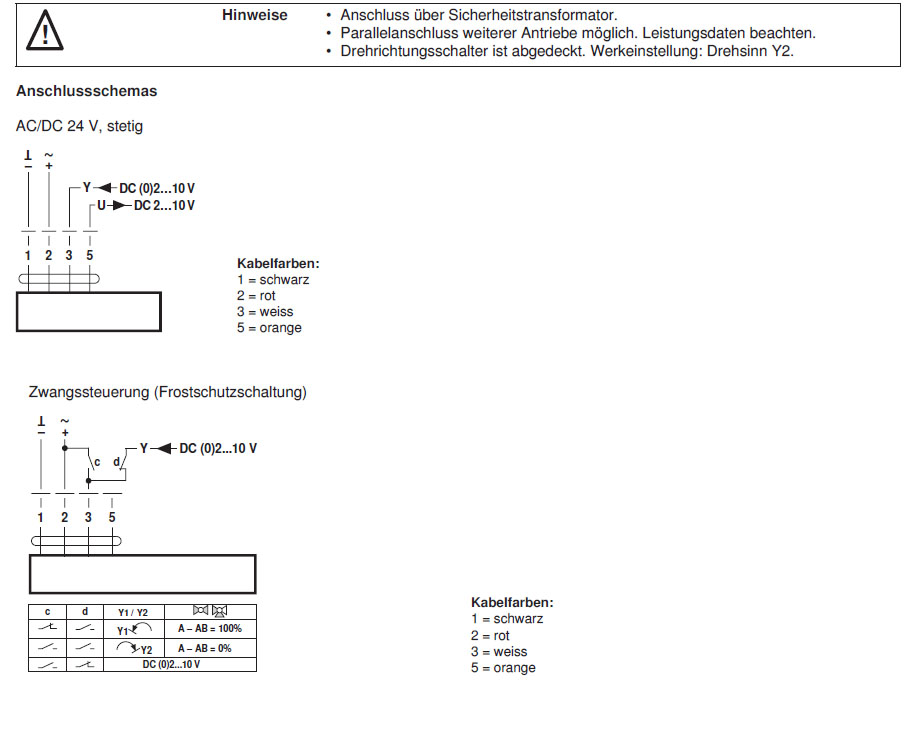

Электрическое подключение

 Электрическое подключение SRC24A-SR

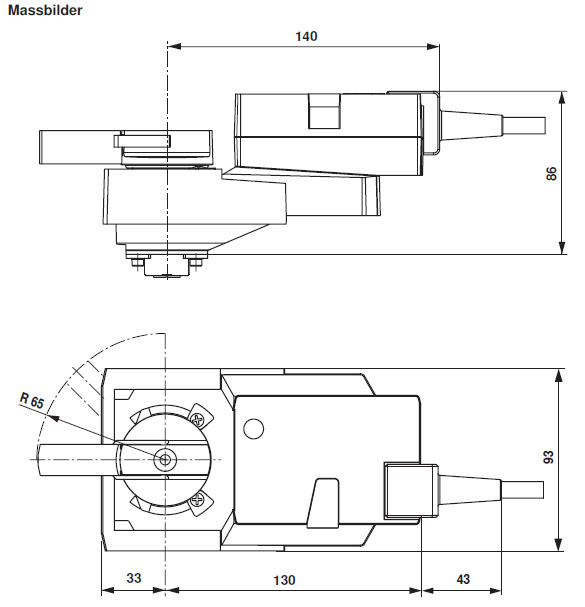

Габаритные размеры

Габаритные размеры SRC24A-SR



Скачать PDF



Скачать PDF (222 Кбайт)

Сертификат BELIMO (775 Кбайт)
