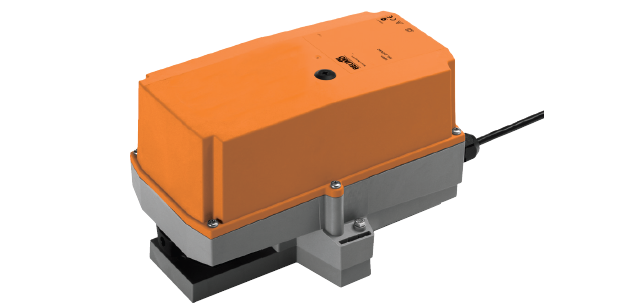

Привод BELIMO SR24P-SR

Привод для установки на 2-ходовые регулирующие шаровые краны, независимые от изменения давления SR24P-SR

Привод для установки на шаровой кран , IP66/67.

  • Крутящий момент 18 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление: плавная регулировка 0…10 В =
  • Обратная связь: 2…10 В=

Оптимальная защита против:

  • Коррозии и влияния химических элементов
  • Ультрафиолетовой радиации
  • Пыли и конденсата



Привод для установки на шаровой кран , IP66/67.

  • Крутящий момент 18 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление: плавная регулировка 0…10 В =
  • Обратная связь: 2…10 В=

Оптимальная защита против:

  • Коррозии и влияния химических элементов
  • Ультрафиолетовой радиации
  • Пыли и конденсата



Технические характеристики

Поворотный электропривод БЕЛИМО SR24P-SR для шаровых кранов.

Электрические параметры
Номинальное напряжение 24 В В ~ 50/60 Гц ; 24 В=
Диапазон номинального напряжения 19,2...28,8 В ~ / В=
Расчетная мощность 4 ВА
Потребляемая мощность:
-во время вращения
- в состоянии покоя

2 Вт
0.4 Вт
Соединение: Кабель: 1 м , 4 х 0.75 мм ²
Параллельное подключение Возможно, с учетом мощностей
Функциональные данные
Крутящий момент ( номинальный ) Мин. 18 Нм при номинальном напряжении
Управление:
- управляющий сигнал Y
- рабочий диапазон
0...10 В = Типовое входное сопротивление
100 кОм 2...10 В =
Обратная связь (измеряемое напряжение ) 2... 10 В = , макс. 1 мА
Равность хода ± 5%
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота 90 с / 90 º
Уровень шума Макс . 45 дБ (без крана )
Индикация положения Механический указатель, съемный
Безопасность
Класс защиты III (длянизких напряжений)
Степень защиты корпуса IP66 + IP67
Температура окружающей среды -30...+50º С
Температура хранения -40...+50º С
Влажность окружающей среды 100%
Техническое обслуживание Не требуется
Размеры/вес
Размеры См. на след. странице
Вес ≈ 1.55 кг



Описание

Область применения

Электропривод SR24P-SR частично пригоден для использования в тяжелых условиях. В таких областях как:

  • сушка древесины
  • животноводство
  • пищевое производство
  • сельхозпроизводство
  • плавательные бассейны / ванные комнаты
  • установка на крыше
  • установка вне помещений
  • переменчивые климатические условия

Простая установка

Поворотный электропривод BELIMO SR24P-SR простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO SR24P-SR возможно ручное управление при помощи

кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО SR24P-SR настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo SR24P-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО SR24P-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SR24P-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SR24P-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

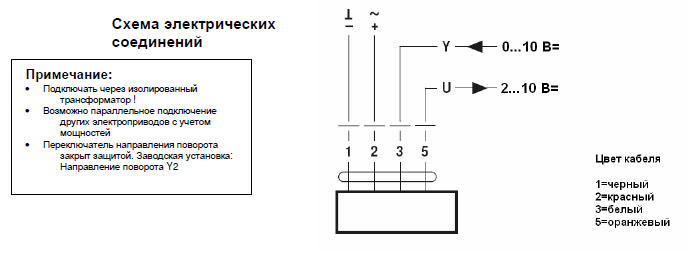

Электрическое подключение

 Электрическое подключение SR24P-SR

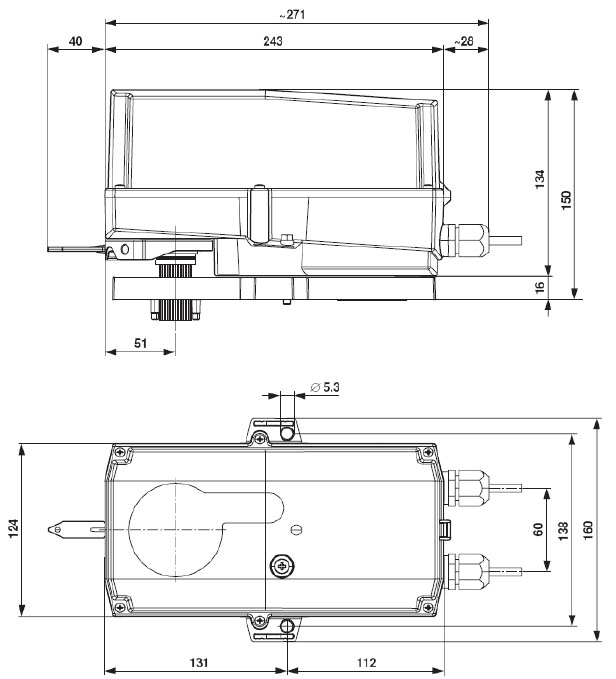

Габаритные размеры

Габаритные размеры SR24P-SR







Скачать PDF



Скачать PDF (214 Кбайт)
