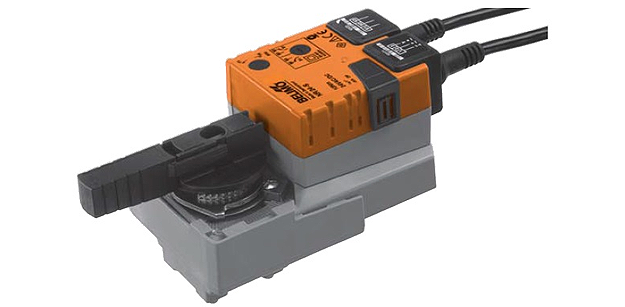

Привод BELIMO NRC24A-SR

Привод для установки на 2-ходовые регулирующие шаровые краны, независимые от изменения давления NRC24A-SR

Привод для установки на шаровой кран, IP54.

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление плавное (0)2…10 В=
  • Обратный сигнал 2…10 В=
  • Время работы привода 45 с

Привод для установки на шаровой кран, IP54.

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление плавное (0)2…10 В=
  • Обратный сигнал 2…10 В=
  • Время работы привода 45 с

Технические характеристики

Поворотный электропривод БЕЛИМО NRC24A-SR для шаровых кранов.

Elektrische Daten
Nennspannung AC/DC 24 V
Nennspannung Frequenz 5 0/60 Hz
Funktionsbereich AC 19.2...28.8 V / DC 19.2...28.8 V
Leistungsverbrauch Betrieb 1.5 W
Leistungsverbrauch Ruhestellung 0.2 W
Leistungsverbrauch Dimensionierung 3.5 VA
Anschluss Speisung / Steuerung Kabel 1 m, 4 x 0.75 mm²
Parallelbetrieb Ja (Leistungsdaten beachten)
Funktionsdaten
Drehmoment Motor min. 10 Nm
Stellsignal Y DC 0...10 V
Stellsignal Y Hinweis Eingangswiderstand 100 kΩ
Arbeitsbereich Y DC 2...10 V
Stellungsrückmeldung U DC 2...10 V
Stellungsrückmeldung U Hinweis max. 1 mA
Gleichlauf ±5%
Handverstellung Getriebeausrastung mit Drucktaste, arretierbar
Laufzeit Motor 45 s / 90°
Schallleistungspegel Motor 45 dB(A)
Stellungsanzeige mechanisch, aufsteckbar
Sicherheit
Schutzklasse IEC/EN III Schutzkleinspannung
Schutzklasse UL UL Class 2 Supply
Schutzart IEC/EN IP54
Schutzart NEMA/U L NEMA 2, UL Enclosure Type 2
EMV CE gemäss 2004/108/EG
Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14
Zertifizierung UL cULus gemäss UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02
Wirkungsweise Typ 1
Bemessungsstossspannung Speisung / Steuerung 0.8 kV
Verschmutzungsgrad der Umgebung 3
Umgebungstemperatur -30...50°C
Lagertemperatur -40...80°C
Umgebungsfeuchte 95% r.H., nicht kondensierend
Wartung wartungsfrei
Gewicht
Gewicht 0.74 kg



Описание

Управление

Электропривод NRC24A-SR управляется стандартным 0…10 В= сигналом. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение привода (0…100%), а также управлять другими приводами

Простая установка

Поворотный электропривод BELIMO NRC24A-SR простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO NRC24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО NRC24A-SR настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo NRC24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО NRC24A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NRC24A-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NRC24A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

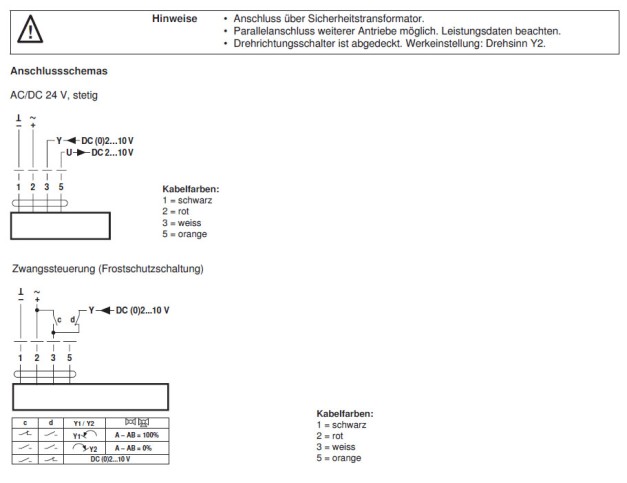

Электрическое подключение

 Электрическое подключение NRC24A-SR

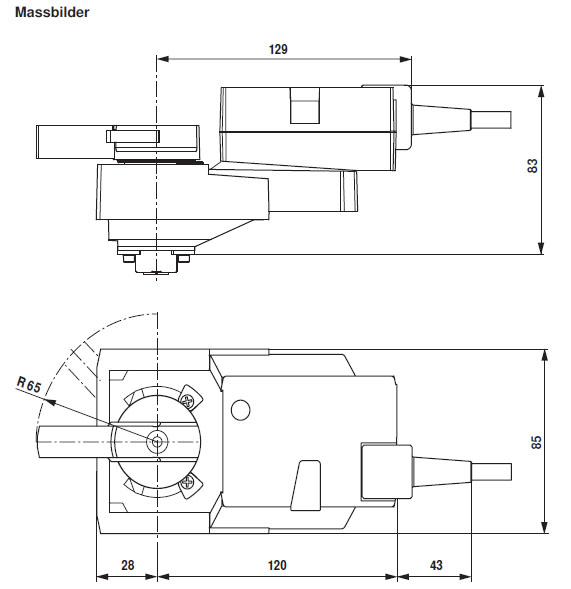

Габаритные размеры

Габаритные размеры NRC24A-SR
