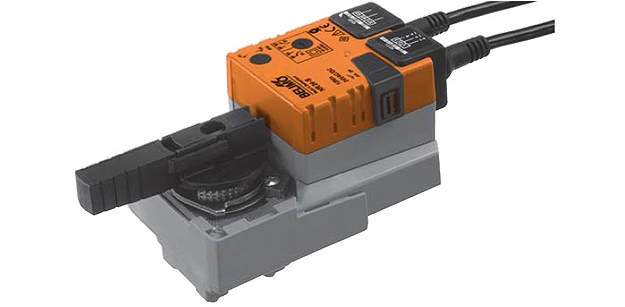

Привод BELIMO NR24A-SR

Привод для установки на 2-ходовые регулирующие шаровые краны, независимые от изменения давления NR24A-SR

Привод для установки на шаровой кран, IP54.

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление плавное 0…10 В=
  • Обратный сигнал 2…10 В=

Привод для установки на шаровой кран, IP54.

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление плавное 0…10 В=
  • Обратный сигнал 2…10 В=

Технические характеристики

Поворотный электропривод БЕЛИМО NR24A-SR для шаровых кранов.

Номинальное напряжение 24 В~ 50/60 Гц; 24 В=
Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность 3,5 ВА
Потребляемая мощность:
— во время вращения
— в состоянии покоя

1,5 Вт
0,2 Вт
Соединение: Кабель: 1 м, 4×0,75 мм2
Параллельное подключение Возможно, с учетом мощностей
Крутящий момент (номинальный) Мин. 10 Нм при номинальном напряжении
Управление:
— управляющий сигнал Y
— рабочий диапазон
0…10 В =, Типовое входное сопротивление 100кОм
2…10 В =
Обратная связь (измеряемое напряжение) 2…10 В =, макс. 1 мА
Равность хода ± 5%
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота 90 с / 90 °
Уровень шума Макс. 35 дБ (без крана)
Индикация положения Механический указатель, съемный
Класс защиты III (для низких напряжений)
Степень защиты корпуса I P54 в любом положении установки
Температура окружающей среды 0…+50 °С
Температура среды +5…+120 °С в шаровом (регулирующем) кране –10 °С с подогревом штока, по запросу
Температура хранения –40…+80 °С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 750 г



Описание

Управление

Электропривод NR24A-SR управляется стандартным 0…10 В= сигналом. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение привода (0…100%), а также управлять другими приводами

Простая установка

Поворотный электропривод BELIMO NR24A-SR простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO NR24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО NR24A-SR настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo NR24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Обратная связь U5

Специальное кольцо ограничивает угол поворота привода с 95° до 90°, результатом чего является отклонение сигнала U5 от управляющего сигнала Y

приблизительно на 0,4 В в положении крана «открыто».

Купить привод БЕЛИМО NR24A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NR24A-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NR24A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

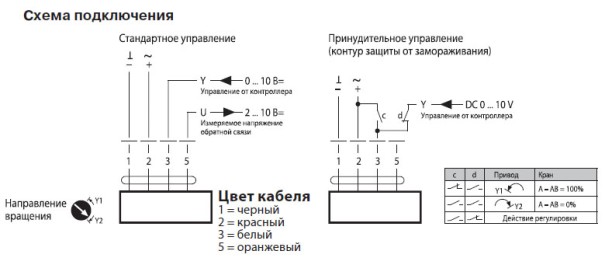

Электрическое подключение

 Электрическое подключение NR24A-SR

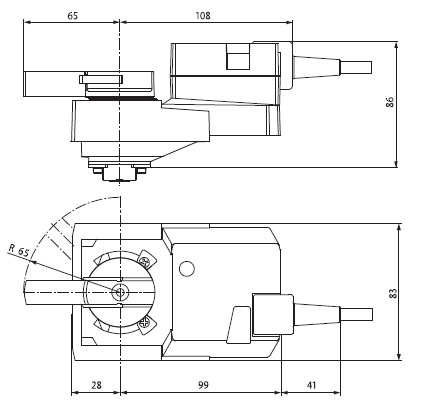

Габаритные размеры

Габаритные размеры NR24A-SR





Скачать PDF



Скачать PDF (292 Кбайт)
