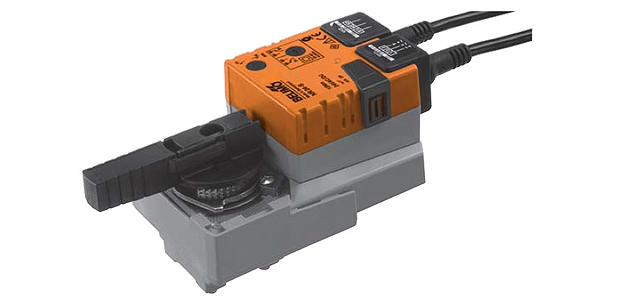

Привод BELIMO NR24A

Привод для установки на 2-ходовые регулирующие шаровые краны, независимые от изменения давления NR24A(-S)

Привод для установки на шаровой кран, IP54.

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление откр./закр. или 3-позиционное =



Привод для установки на шаровой кран, IP54.

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление откр./закр. или 3-позиционное =



Технические характеристики

Поворотный электропривод БЕЛИМО NR24A для шаровых кранов.

Номинальное напряжение 24 В~ 50/60 Гц / 24 B=
Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность 3,5 ВА
Потребляемая мощность:
— во время вращения
— в состоянии покоя

1,5 Вт при номинальном крутящем моменте
0,2 Вт
Соединение
Двигатель
Вспом. перекл. NR24A-S

Кабель: 1 м, 3×0,75 мм2
Кабель: 1 м, 3×0,75 мм2
Вспомогательный переключатель для NR24A-S 1×ОСДП, 1 мА…3(0.5) А, 250 В~ (настраиваемый 0…100% )
Параллельное подключение Есть (с учетом мощностей)
Крутящий момент (номинальный) Мин. 10 Нм при номинальном напряжении
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота 90 с / 90 °
Уровень шума Макс. 35 дБ
Индикация положения Механическая
Класс защиты III для низких напряжений
Степень защиты корпуса IP54
Температура окружающей среды 0…+50 °С
Температура теплоносителя +5…+120 °С (в шаровом кране )–10 °С с подогревом штока крана
Температура хранения –40…+80 °С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 800 г NR24A-S; ≈ 750 г NR24A



Описание

Управление

Поворотный электропривод BELIMO NR24A управляется по 2-проводной или 1-проводной схеме. Простая установка при помощи одного винта. Положение установки электропривод NR24A по отношению к крану может выбираться с шагом 90°.

Ручное управление

Возможно ручное управление привод для клапанов BELIMO NR24A при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настройка угла поворота

Настройка угла поворота поворотный электропривод БЕЛИМО NR24A осуществляется с помощью механических упоров.

Высокая функциональная надежность

Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации

Belimo NR24A поворотный привод Белимо оснащены одним настраиваемым 0…100% переключателем.

Купить привод БЕЛИМО NR24A а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NR24A мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NR24A распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

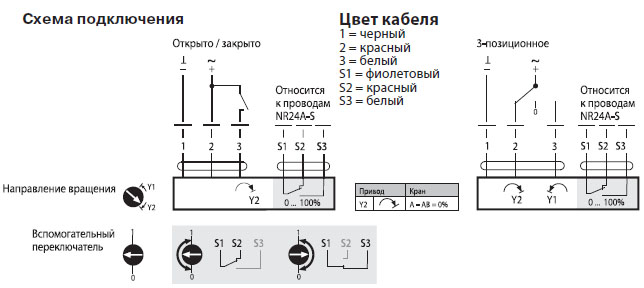

Электрическое подключение

 Электрическое подключение NR24A

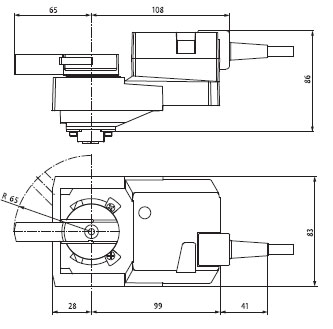

Габаритные размеры

Габаритные размеры NR24A
