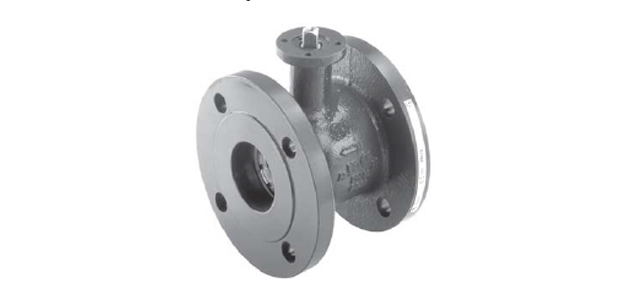

Кран шаровой Belimo R6125W250-S8 предназначен для использования в отопительных и вентиляционных системах, а также системах кондиционирования воздуха. Рабочая среда - горячая и холодная вода, макс. температура - 120°С.

Двухходовой, полностью герметичный. Фланцевый тип соединения, PN16. Условный диаметр – 125 мм.

Кран шаровой Belimo R6125W250-S8 предназначен для использования в отопительных и вентиляционных системах, а также системах кондиционирования воздуха. Рабочая среда - горячая и холодная вода, макс. температура - 120°С.

Двухходовой, полностью герметичный. Фланцевый тип соединения, PN16. Условный диаметр – 125 мм.

Технические характеристики



Среда	Вода (+5 °С … +120 °С), водогликолевые смеси (содерж. не более 50%)
ΔPmax 1)	400 кПа
ΔPs 2)	690 кПа
Герметичность крана	Класс герметичности «А»
Тип соединения с трубой	Фланцевое соединение (PN 16)
Угол вращения	Угол = 90 ° (угловой диапазон для работы - 15…90 °)
Установка	Осуществляется по отношению к позиции штока: от вертикального до горизонтального
Технич. поддержка	Не предусмотрено
Материал тела	Чугун, GG25 (окрашен защитной краской)
Шар/шток	Короззионностойкая сталь AISI 316 / AISI 304
Седло шара	Тефлон
Уплотнительный элемент штока	Уплотнительное кольцо EPDM Perox
Корректирующий диск	Короззионностойкая сталь (нержавейка)

1) Давление дифференциальное – допустимый перепад давления для крана (ΔPmax = p1 – p2)

2) Давление запирающее – допустимое давление, обеспечивающее полную герметичность крана

Описание

Механизм работы

Управление моделью регулировочного клапана Belimo R6125W250-S8 происходит посредством электрического поворотного привода, отдающего управляющий сигнал на регулирующее устройство крана (внутренний шар). Шар поворачивается в нужную позицию, тем самым открывая или закрывая кран Belimo R6125W250-S8. Поворот в направлении по часовой стрелке – кран закрыт, против часовой стрелки – кран открыт. Команды на регулирующий элемент крана от привода передаются либо 3-х позиционным, либо стандартным (0…10В) сигналами.

Выбор привода

Выбор конкретной модели привода определяется муфтой крана Belimo R6125W250-S8.

Водный поток

Корректирующий диск в устройстве шарового крана Belimo R6125W250-S8 преобразует характеристику крана в равнопроцентную.

Гарантия на кран Belimo R6125W250-S8 – 5 лет со дня приобретения. Паспорт изделия и сертификат соответствия прилагаются.

Информацию об изделии Belimo R6125W250-S8 и его стоимости Вы можете узнать у наших специалистов по телефону 8 (499) 201-22-47. Также возможно обсуждение оптовых цен и скидок, обговаривается в индивидуальном порядке.

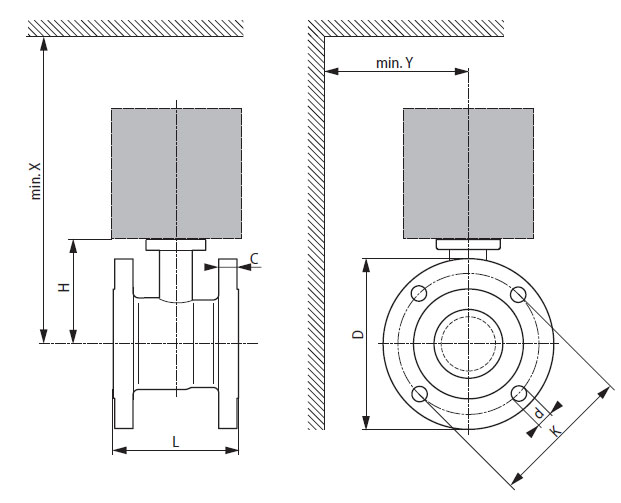

Габаритные размеры
