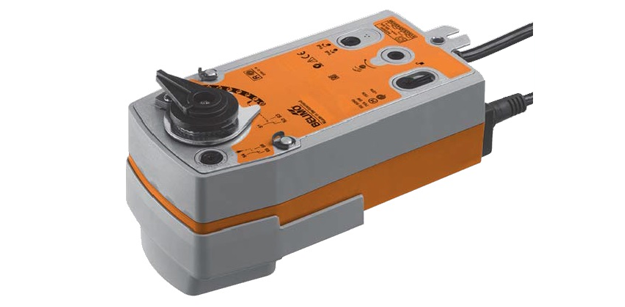

Привод c возвратной пружиной для установки на дисковый поворотный затвор, IP 54.

• Номинальный крутящий момент 20 Нм
• Номинальное напряжение AC / DC 24 В
• Плавное управление DC (0) 0,5 ... 10 V
• Обратная связь по положению DC 0,5 ... 10 В
• 2 встроенных вспомогательных переключателя
• Нормально закрытый (НЗ)

Привод c возвратной пружиной для установки на дисковый поворотный затвор, IP 54.

• Номинальный крутящий момент 20 Нм
• Номинальное напряжение AC / DC 24 В
• Плавное управление DC (0) 0,5 ... 10 V
• Обратная связь по положению DC 0,5 ... 10 В
• 2 встроенных вспомогательных переключателя
• Нормально закрытый (НЗ)



Технические характеристики

Моделирующий Поворотный электропривод БЕЛИМО SRF24A-SZ-S2-5-O с функцией аварийного закрытия для шаровых клапанов и задвижек

Elektrische Daten
Nennspannung	AC/DC 24 V
Nennspannung Frequenz	50/60 Hz
Funktionsbereich	AC 19.2...28.8 V / DC 21.6...28.8 V
Leistungsverbrauch Betrieb	5.5 W
Leistungsverbrauch Ruhestellung	3 W
Leistungsverbrauch Dimensionierung	8.5 VA
Hilfsschalter	2 x EPU, 1 x 10% / 1 x 11...90%
Schaltleistung Hilfsschalter	1 mA...3 (0.5) A, AC 250 V
Anschluss Speisung / Steuerung	Kabel 1 m, 4 x 0.75 mm²
Anschluss Hilfsschalter	Kabel 1 m, 6 x 0.75 mm²
Parallelbetrieb	Ja (Leistungsdaten beachten)
Funktionsdaten
Drehmoment	Motor min. 20 Nm
Drehmoment	Federrücklauf min. 20 Nm
Stellsignal Y	DC 0...10 V
Stellsignal Y	Hinweis Eingangswiderstand 100 kΩ
Arbeitsbereich Y	DC 0.5...10 V
Stellungsrückmeldung U	DC 0.5...10 V
Stellungsrückmeldung U Hinweis	max. 0.5 mA
Gleichlauf	±5%
Drehsinn Motor	Y=0 (0V = A - AB = 0%)
Drehsinn	Federrücklauf stromlos NC, Ventil geschlossen (A - AB = 0%)
Handverstellung	via Handkurbel und Verriegelungsschalter
Drehwinkel	90°
Laufzeit	Motor 90 s / 90°
Laufzeit Notstellfunktion	‹20 s / 90°
Schallleistungspegel	Motor max. 45 dB(A)
Stellungsanzeige	mechanisch
Lebensdauer	min. 60‘000 Notstellungen
Sicherheit
Schutzklasse IEC/EN	III Schutzkleinspannung
Schutzklasse UL	UL Class 2 Supply
Schutzklasse	Hilfsschalter IEC/EN II schutzisoliert
Schutzart IEC/EN	IP54
Schutzart NEMA/UL	NEMA 2, UL Enclosure Type 2
EMV CE gemäss 2004/108/EG
Niederspannungsrichtlinie	CE gemäss 2006/95/EG
Zertifizierung IEC/EN	IEC/EN 60730-1 und IEC/EN 60730-2-14
Zertifizierung UL	cULus gemäss UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02
Wirkungsweise	Typ 1.AA.B
Bemessungsstossspannung	Speisung / Steuerung 0.8 kV
Bemessungsstossspannung	Hilfsschalter 2.5 kV
Verschmutzungsgrad der Umgebung	3
Umgebungstemperatur	-30...50°C
Lagertemperatur	-40...80°C
Umgebungsfeuchte	95% r.H., nicht kondensierend
Wartung	wartungsfrei
Mechanische Daten
Flanschtyp ISO 5211	F05
Gewicht
Gewicht ca.	2.5 kg



Описание

Управление

Поворотный электропривод BELIMO SRF24A-SZ-S2-5-O управляется с помощью стандартного модулирующего сигнала DC 0...10 V. Привод вращает клапан, одновременно заряжая возвратную пружину в рабочее положение. Прерывание напряжения питания, клапан поворачивается обратно в аварийном положении по энергии пружины.

Непосредственный монтаж

Простая прямая установка привод для клапанов BELIMO SRF24A-SZ-S2-5-O на шаровой затвор или клапан-бабочки с фланцем. Положение установки по отношению к арматуре может быть выбран с шагом 90 °.

Ручная регулировка

Электропривод SRF24A-SZ-S2-5-O в ручном режиме управляется рукояткой, клапан может управляться вручную и фиксируется в любом положении с помощью переключателя блокировки. Разблокировка автоматически или вручную с применением рабочего напряжения.

Высокая надежность

Поворотный электропривод БЕЛИМО SRF24A-SZ-S2-5-O защищен от перегрузок, не требует конечных выключателей и останавливается при достижении крайних положений.

Регулируемый угол поворота

Регулируемый угол поворота с механическим ограничителем Belimo SRF24A-SZ-S2-5-O поворотный привод Белимо.

Купить привод БЕЛИМО SRF24A-SZ-S2-5-O а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SRF24A-SZ-S2-5-O мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SRF24A-SZ-S2-5-O распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

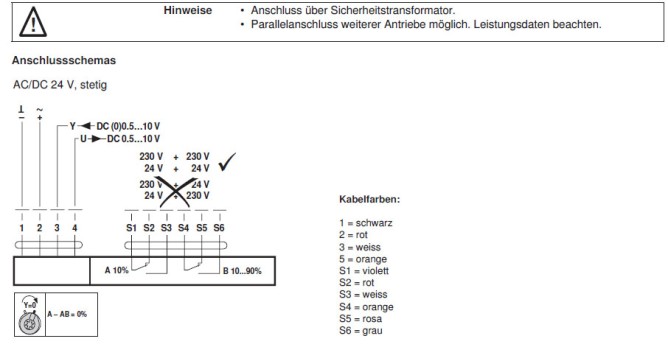

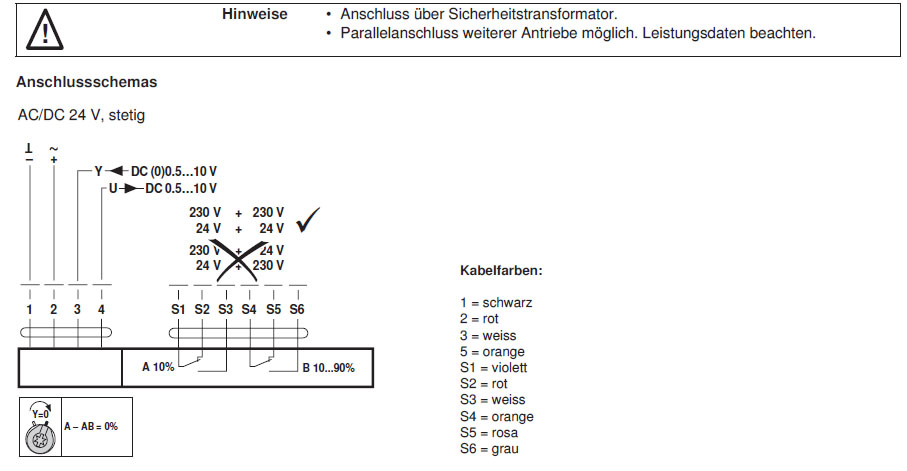

Электрическое подключение

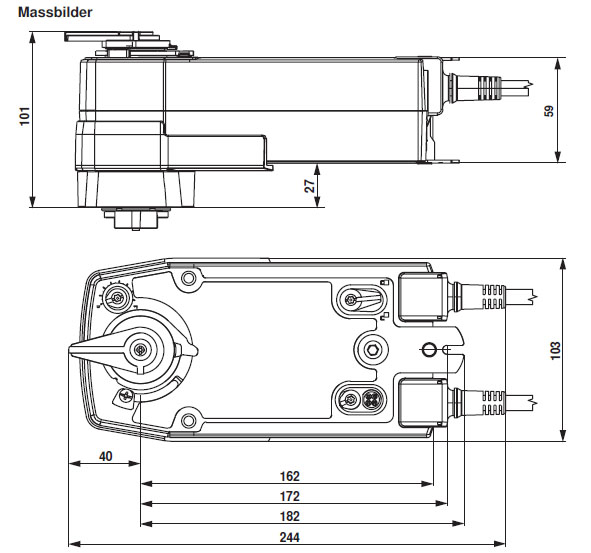

Габаритные размеры
