Привод BELIMO SRF230A-S2-5

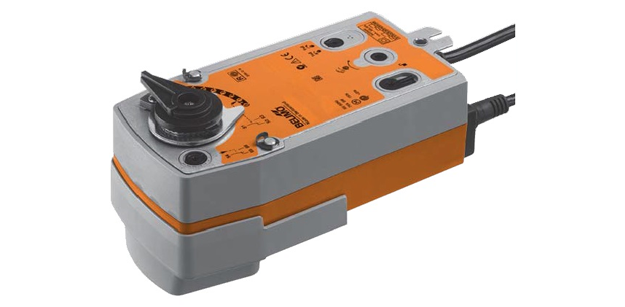

Привод для установки на 2-ходовые регулирующие шаровые краны DN65…DN150 SRF230A-S2-5(-O)

Привод c возвратной пружиной для установки на дисковый поворотный затвор, IP 54.

  • Крутящий момент 20 Нм
  • Номинальное напряжение 230 В ~
  • Управление откр./закр.
  • 2 встроенных вспомогательных переключателя
  • Нормально закрыт НЗ



Привод c возвратной пружиной для установки на дисковый поворотный затвор, IP 54.

  • Крутящий момент 20 Нм
  • Номинальное напряжение 230 В ~
  • Управление откр./закр.
  • 2 встроенных вспомогательных переключателя
  • Нормально закрыт НЗ



Технические характеристики

 Поворотный электропривод БЕЛИМО SRF230A-S2-5 для дисковых поворотных затворов с функцией аварийного управления.

Номинальное напряжение 230 В~ 50/60 Гц
Диапазон номинального напряжения 195…264 В ~
Расчетная мощность 18 ВА
Потребляемая мощность:
— во время вращения
— в состоянии покоя

6,5 Вт при номинальном крутящем моменте
3,5 Вт
Соединение
Двигатель
Вспом. перекл. SRF230A-S2-5(-O)

Кабель: 1 м , 2×0,75 мм2
Кабель: 1 м , 6× 0,75 мм2
Вспомогательные переключатели для SRF230A-S2-5(-O) 2×ОСДП, 1 мА…3(0,5) А, 250 В~(1 фикс. 10%, 1 настраиваемый 11…100%)
Параллельное подключение Есть (с учетом мощностей)
Крутящий момент (номинальный)
— двигатель
— пружина

Мин. 20 Нм при номинальном напряжении
Мин. 20 Нм
Направление вращения — Пружина
SRF230A-5, SRF230A-S2-5
SRF230A-5-О, SRF230A-S2-5-О
НЗ — Отключено: шаровой кран закрыт (А-АВ=0%)
НО — Отключено: шаровой кран открыт (А-АВ=100%)
Ручное управление С помощью ручного ключа с блокировкой
Угол поворота Макс. 90 °
Время поворота
— Двигатель
— Пружина

≤75 с / 90 °
≤20 с при –20…50 °С / макс. 60 с при –30 °С
Уровень шума
— Двигатель
— Пружина

≤ 45 дБ
≤ 62 дБ
Индикация положения Механическая
Класс защиты II все изолировано
Степень защиты корпуса IP54
Температура окружающей среды –30…+50 °С
Температура теплоносителя +5…+100 °С (в шаровом кране)
Температура хранения –40…+80 °С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈2,2 кг SRF230A-S2-5(-O); 2 кг SRF230A-5(-O)



Описание

Управление

Поворотный электропривод BELIMO SRF230A-S2-5 перемещает диск поворотного затвора в заданное положение, одновременно взводя встроенную пружину. При прекращении подачи питания энергия, запасенная в пружине, возвращает диск в исходное положение.

Простая установка

Простая установка привод для клапанов BELIMO SRF230A-S2-5 при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.

Ручное управление

Ручное управление поворотный электропривод БЕЛИМО SRF230A-S2-5 осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания.

Настройка угла поворота

Belimo SRF230A-S2-5 поворотный привод Белимо настройка угла поворота осуществляется с помощью механических упоров.

Высокая функциональная надежность

Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации.

Электропривод SRF230A-S2-5 оснащены одним фиксированным 10% вспомогательным переключателем и одним настраиваемым 11…100% переключателем.

Купить привод БЕЛИМО SRF230A-S2-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SRF230A-S2-5 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SRF230A-S2-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

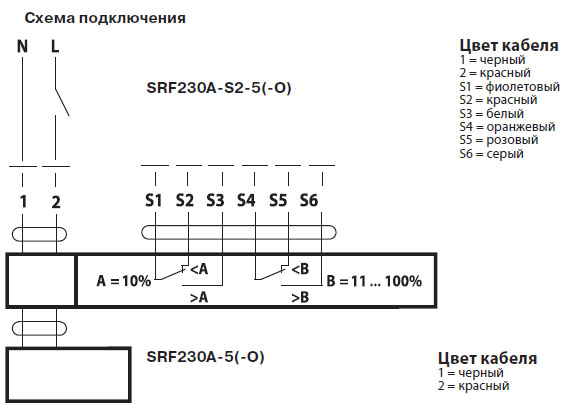

Электрическое подключение

 Электрическое подключение SRF230A-S2-5

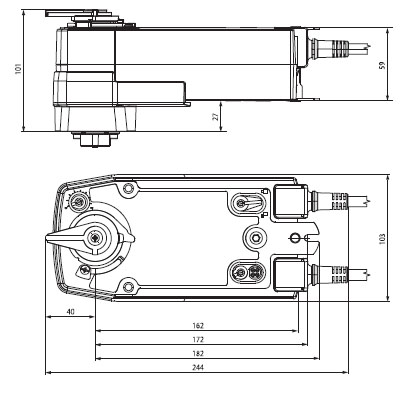

Габаритные размеры

Габаритные размеры SRF230A-S2-5
