Привод c возвратной пружиной для установки на дисковый поворотный затвор, IP 54.

• Крутящий момент 20 Нм
• Номинальное напряжение 230 В ~
• Управление откр./закр.
• Нормально закрыт НЗ

Привод c возвратной пружиной для установки на дисковый поворотный затвор, IP 54.

• Крутящий момент 20 Нм
• Номинальное напряжение 230 В ~
• Управление откр./закр.
• Нормально закрыт НЗ



Технические характеристики

Поворотный электропривод БЕЛИМО SRF230A-5-O для дисковых поворотных затворов с функцией аварийного управления.

Номинальное напряжение	230 В~ 50/60 Гц
Диапазон номинального напряжения	195…264 В ~
Расчетная мощность	18 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	6,5 Вт при номинальном крутящем моменте 3,5 Вт
Соединение Двигатель Вспом. перекл. SRF230A-S2-5(-O)	Кабель: 1 м , 2×0,75 мм2 Кабель: 1 м , 6× 0,75 мм2
Вспомогательные переключатели для SRF230A-S2-5(-O)	2×ОСДП, 1 мА…3(0,5) А, 250 В~(1 фикс. 10%, 1 настраиваемый 11…100% )
Параллельное подключение	Есть (с учетом мощностей)
Крутящий момент (номинальный) — двигатель — пружина	Мин. 20 Нм при номинальном напряжении Мин. 20 Нм
Направление вращения — Пружина SRF230A-5, SRF230A-S2-5 SRF230A-5-О, SRF230A-S2-5-О	НЗ — Отключено: шаровой кран закрыт (А-АВ=0%) НО — Отключено: шаровой кран открыт (А-АВ=100%)
Ручное управление	С помощью ручного ключа с блокировкой
Угол поворота	Макс. 90 °
Время поворота — Двигатель — Пружина	≤75 с / 90 ° ≤20 с при –20…50 °С / макс. 60 с при –30 °С
Уровень шума — Двигатель — Пружина	≤ 45 дБ ≤ 62 дБ
Индикация положения	Механическая
Класс	защиты II все изолировано
Степень защиты корпуса	IP54
Температура окружающей среды	–30…+50 °С
Температура теплоносителя	+5…+100 °С (в шаровом кране)
Температура хранения	–40…+80 °С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес ≈2,2 кг	SRF230A-S2-5(-O); 2 кг SRF230A-5(-O)



Описание

Управление

Поворотный электропривод BELIMO SRF230A-5-O перемещает диск поворотного затвора в заданное положение, одновременно взводя встроенную пружину. При прекращении подачи питания энергия, запасенная в пружине, возвращает диск в исходное положение.

Простая установка

Простая установка привод для клапанов BELIMO SRF230A-5-O при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.

Ручное управление

Ручное управление поворотный электропривод БЕЛИМО SRF230A-5-O осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания.

Настройка угла поворота

Belimo SRF230A-5-O поворотный привод Белимо настройка угла поворота осуществляется с помощью механических упоров.

Высокая функциональная надежность

Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации.

Электропривод SRF230A-5-O оснащены одним фиксированным 10% вспомогательным переключателем и одним настраиваемым 11…100% переключателем.

Купить привод БЕЛИМО SRF230A-5-O а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SRF230A-5-O мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SRF230A-5-O распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

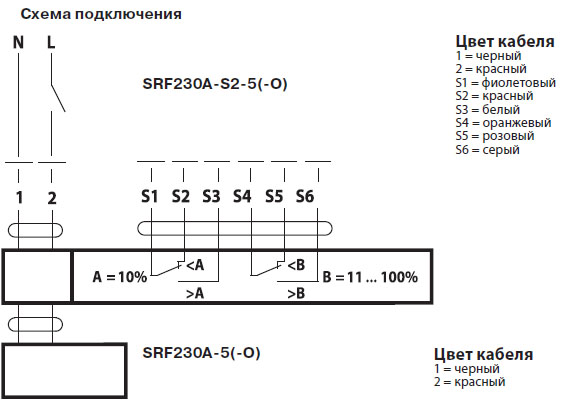

Электрическое подключение

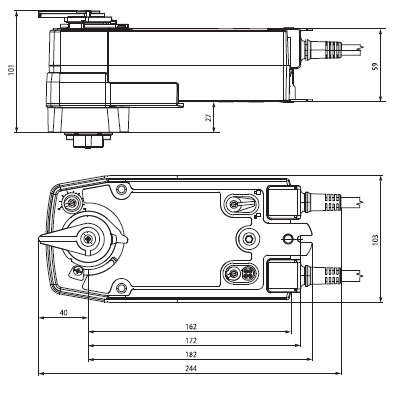

Габаритные размеры
