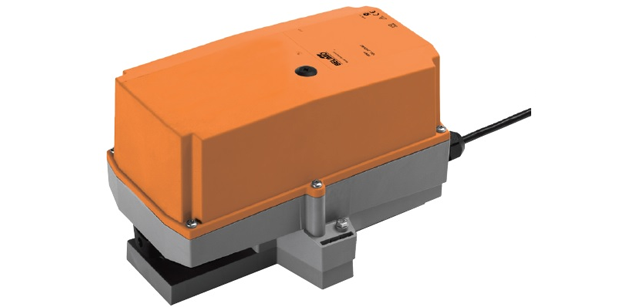

Привод для установки на дисковый поворотный затвор, IP66/67.

• Крутящий момент 20 Нм
• Номинальное напряжение 24 В~/=
• Управление: Откр/Закр; 3-поз.
• Оптимальная защита от коррозии и химическому воздействию, УФ-излучения, влаги и конденсата

Привод для установки на дисковый поворотный затвор, IP66/67.

• Крутящий момент 20 Нм
• Номинальное напряжение 24 В~/=
• Управление: Откр/Закр; 3-поз.
• Оптимальная защита от коррозии и химическому воздействию, УФ-излучения, влаги и конденсата



Технические характеристики

Поворотный электропривод БЕЛИМО SR24P-5 для шаровых кранов.

Elektrische Daten
Nennspannung	AC/DC 24 V
Nennspannung Frequenz	50/60 Hz
Funktionsbereich	AC 19.2...28.8 V / DC 19.2...28.8 V
Leistungsverbrauch Betrieb	2.5 W
Leistungsverbrauch Ruhestellung	0.2 W
Leistungsverbrauch Dimensionierung	5.5 VA
Anschluss Speisung / Steuerung	Kabel 1 m, 3 x 0.75 mm² (halogenfrei)
Parallelbetrieb	Ja (Leistungsdaten beachten)
Funktionsdaten
Drehmoment Motor	min. 20 Nm
Handverstellung	Getriebeausrastung mit Drucktaste, arretierbar
Laufzeit	Motor 90 s / 90°
Schallleistungspegel Motor max.	45 dB(A)
Stellungsanzeige	mechanisch, aufsteckbar
Sicherheit
Schutzklasse IEC/EN	III Schutzkleinspannung
Schutzklasse UL	UL Class 2 Supply
Schutzart IEC/EN	IP66 + IP67
Schutzart NEMA/UL	NEMA 4, UL Enclosure Type 4
EMV	CE gemäss 2004/108/EG
Zertifizierung IEC/EN	IEC/EN 60730-1 und IEC/EN 60730-2-14
Zertifizierung UL	cULus gemäss UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02
Wirkungsweise	Typ 1
Bemessungsstossspannung Speisung / Steuerung	0.8 kV
Verschmutzungsgrad der	Umgebung 4
Umgebungstemperatur	-30...50°C
Lagertemperatur	-40...80°C
Umgebungsfeuchte	100% r.H.
Wartung	wartungsfrei
Mechanische Daten
Flanschtyp	ISO 5211 F05
Gewicht
Gewicht ca.	2.0 kg



Описание

Применение

Поворотный электропривод BELIMO SR24P-5, в частности, подходит для использования в суровых условиях окружающей среды, например, в следующих областях:

• Сушка древесины
• Животноводство
• Пищевая промышленность
• Сельскохозяйственная
• Крытые бассейны / курорты
• Единицы крыше
• Общие наружного применения

Стойкость привод для клапанов BELIMO SR24P-5

Вредные испытания газовых EN 60068-2-60 (Институт Фраунгофера ИКТ / DE)

Соль спрей тест EN 60068-2-52 (Институт Фраунгофера ИКТ / DE)

Тест Аммиак DIN 50916-2 (Институт Фраунгофера ИКТ / DE)

Воздушный тест МЭК 60068-2-30 (Trikon Solutions AG / CH)

Дезинфицирующие средства (животные) (Trikon Solutions AG / CH)

УФ тест (солнечная радиация на уровне земли) EN 60068-2-5, EN 60068-2-63 (Quinel / поезд СН)

Используемые материалы

• Корпус электропривод SR24P-5 Полипропилен (ПП)
• Кабельные вводы / полый вал Полиамид (ПА)
• Соединительный кабель FRNC
• Зажим / винты в общем сталь 1.4404
• Уплотнения EPDM
• Форма посадки вставки из анодированного алюминия

Форм-пригодный адаптер

Форм-пригодный адаптеры ZPV-14 поставляется.

Непосредственный монтаж

Простая прямая установка Belimo SR24P-5 поворотный привод Белимо на шаровой затвор или клапан-бабочки с фланца. Положение установки по отношению к фитингу может быть выбран с шагом 90 °.

Ручная регулировка

Ручное с возможным нажимной кнопки (прока кнопка нажата привод выведен из зацепления, возможность блокировки кнопки в нажатом положении). Для ручной регулировки крышки корпуса должны быть удалены.

Высокая надежность

с поворотный электропривод БЕЛИМО SR24P-5 защищен от перегрузок, не требует конечных выключателей и останавливается при достижении конечных положений.

Регулируемый угол поворота

Регулируемый угол поворота с помощью механических упоров. Заводская 0 ... 90 °. Для регулировки угла поворота крышка корпуса должна быть удалена.

Комбинированный клапан / привод

Для клапанов со следующими механические характеристики в соответствии с ISO 5211 F05:

• 4-Kant шпиндельной бабки SW = 14 мм для положительного сцепления вращательного привода.
• Круг Отверстие D = 50 мм

Купить привод БЕЛИМО SR24P-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SR24P-5 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SR24P-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

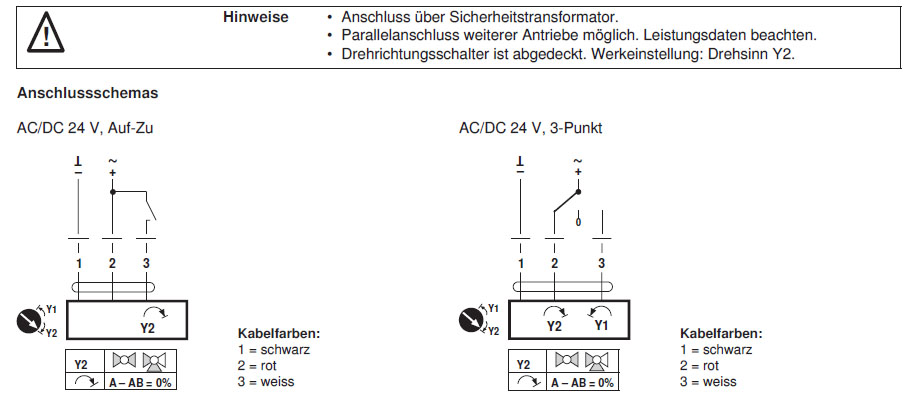

Электрическое подключение

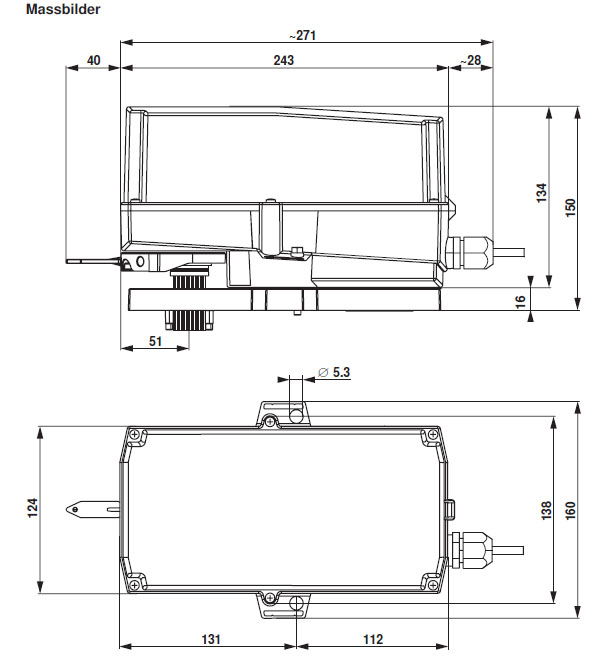

Габаритные размеры



Скачать PDF



Скачать PDF (590 Кбайт)

Сертификат BELIMO (775 Кбайт)
