Привод BELIMO SR230A-SR-5

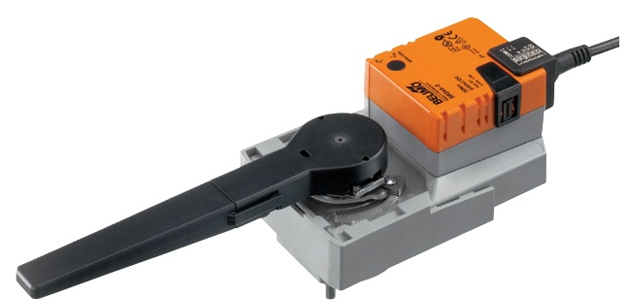

Привод для установки на 2-ходовые регулирующие шаровые краны DN65…DN150 SR230A-SR-5

Привод для установки на дисковый поворотный затвор, IP54.

  • Поворотный привод для дисковых затворов
  • Крутящий момент 20 Нм
  • Номинальное напряжение AC 230 V
  • Плавное управление DC (0) 2 ... 10 V
  • Обратная связь по положению DC 2 ... 10 В



Привод для установки на дисковый поворотный затвор, IP54.

  • Поворотный привод для дисковых затворов
  • Крутящий момент 20 Нм
  • Номинальное напряжение AC 230 V
  • Плавное управление DC (0) 2 ... 10 V
  • Обратная связь по положению DC 2 ... 10 В



Технические характеристики

 Поворотный электропривод БЕЛИМО SR230A-SR-5 для шаровых кранов.

Elektrische Daten
Nennspannung AC 230 V
Nennspannung Fre quenz 50/60 Hz
Funktionsbereich AC 85...265 V
Leistungsverbrauch Betrieb 4 W
Leistungsverbrauch Ruhestellung 1 W
Leistungsverbrauch Dimensionierung 7.5 VA
Anschluss Speisung Kabel 1 m, 2 x 0.75 mm²
Anschluss Steuerung Kabel 1 m, 4 x 0.75 mm²
Parallelbetrieb Ja (Leistungsdaten beachten)
Funktionsdaten
Drehmoment Motor min. 20 Nm
Stellsignal Y DC 0...10 V
Stellsignal Y Hinweis Eingangswiderstand 100 kΩ
Arbeitsbereich Y DC 2...10 V
Stellungsrückmeldung U DC 2...10 V
Stellungsrückmeldung U Hinweis m ax. 1 mA
Hilfsspeisung DC 24 V ±30%, max. 10 mA
Gleichlauf ±5%
Handverstellung Getriebeausrastung mit Drucktaste, arretierbar
Laufzeit Motor 90 s / 90°
Schallleistungspegel Motor max. 45 dB(A)
Stellungsanzeige mechanisch, integriert, zweiteilig
Sicherheit
Schutzklasse IEC/EN II schutzisoliert
Schutzklasse UL II schutzisoliert
Schutzart IEC/EN IP54
Schutzart NEMA/UL NEMA 2, UL Enclosure Type 2
EMV CE gemäss 2004/108/EG
Niederspannungsrichtlinie CE gemäss 2006/95/EG
Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14
Zertifizierung UL cULus gemäss UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02
Wirkungsweise Typ 1
Bemessungsstossspannung Steuerung 0.8 kV
Verschmutzungsgrad der Umgebung 3
Umgebungstemperatur -30...50°C
Lagertemperatur -40...80°C
Umgebungsfeuchte 95% r.H., nicht kondensierend
Wartung wartungsfrei
Mechanische Daten
Flanschtyp ISO 5211 F05
Gewicht
Gewicht ca. 1 kg



Описание

Принцип работы

Поворотный электропривод BELIMO SR230A-SR-5 контролируемых с помощью стандартного модулирующего сигнала DC 0...10 V и перемещается в положение, определяемой сигналом управления. Напряжение измерения U служит для электрического отображения положения клапана 0 ... 100%, а в контрольной раб сигнала для других приводов.

Непосредственный монтаж

Привод для клапанов BELIMO SR230A-SR-5 простая прямая установка на шаровой затвор или клапан-бабочки с фланцами. Положение установки по отношению к фитингу может быть выбран с шагом 90 °.

Ручная регулировка

Электропривод SR230A-SR-5 ручное с возможным нажимной кнопки (кратковременное нажатие кнопки или её блокировка).

Высокая надежность

Belimo SR230A-SR-5 поворотный привод Белимо защищен от перегрузок, не требует конечных выключателей и останавливается при достижении конечных положений.

Регулируемый угол поворота

Поворотный электропривод БЕЛИМО SR230A-SR-5 регулируемый угол поворота при помощи механических концевых упоров.

Комбинированный клапан / привод

Для клапанов со следующими механическими характеристиками в соответствии с ISO 5211 F05:

  • 4-Kant шпиндельной бабки SW = 14 мм для положительного сцепления вращательного привода.
  • Круг Отверстие D = 50 мм

Купить привод БЕЛИМО SR230A-SR-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SR230A-SR-5 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SR230A-SR-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

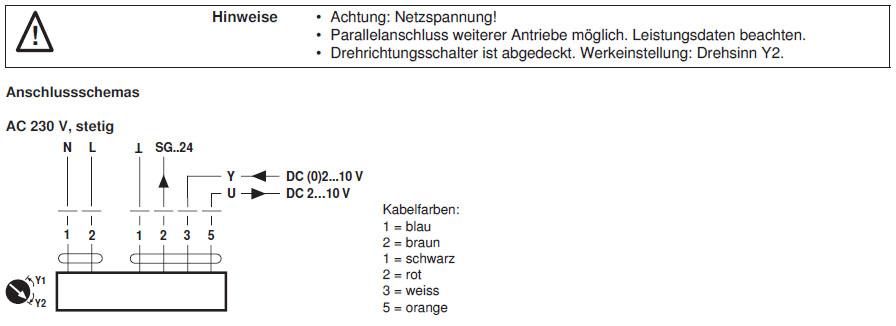

Электрическое подключение

 Электрическое подключение SR230A-SR-5

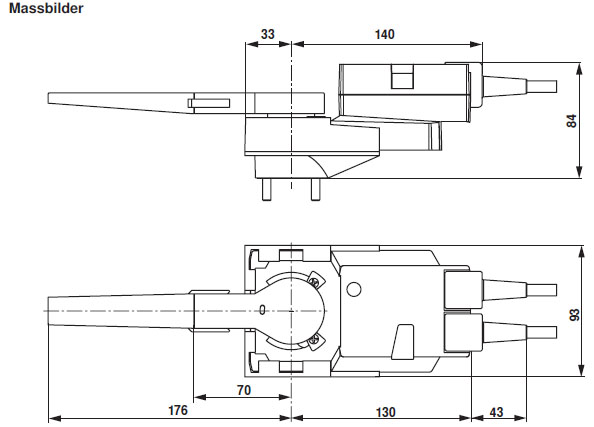

Габаритные размеры

Габаритные размеры SR230A-SR-5



Скачать PDF



Скачать PDF (290 Кбайт)

Сертификат BELIMO (775 Кбайт)
