Привод BELIMO SR230A-5

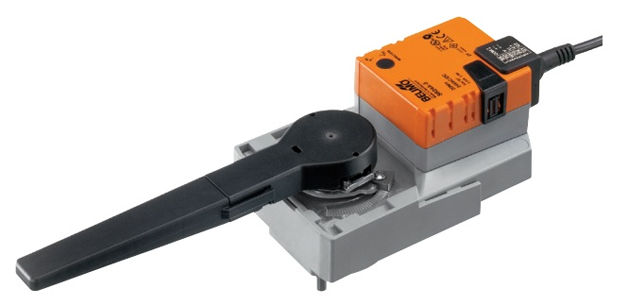

Привод для установки на 2-ходовые регулирующие шаровые краны DN65…DN150 SR230A-5

Привод для установки на дисковый поворотный затвор, IP54.

  • Поворотный привод для дисковых затворов
  • Крутящий момент 20 Нм
  • Номинальное напряжение 230 В~
  • Управление: Откр/Закр; 3-поз.



Привод для установки на дисковый поворотный затвор, IP54.

  • Поворотный привод для дисковых затворов
  • Крутящий момент 20 Нм
  • Номинальное напряжение 230 В~
  • Управление: Откр/Закр; 3-поз.



Технические характеристики

Поворотный электропривод БЕЛИМО SR230A-5 для шаровых кранов.

Номинальное напряжение 230 В ~ 50/60 Гц
Диапазон напряжения питания 85…265 В ~
Расчетная мощность 7 ВА
Потребляемая мощность 3 Вт Вт во время вращения, 0,6 Вт в состоянии покоя
Соединение Кабель 1 м, 3×0,75 мм2
Крутящий момент Мин. 20 Нм
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота 90 с / 90 °
Уровень шума макс. 45 дБ (без клапана)
Индикация положения Механический указатель, съемный
Класс защиты III (для низких напряжений)
Электромагнитная совместимость Соотв. 89/336/ЕЕС
Степень защиты корпуса IP 54
Температура окружающей среды –30…+50 °С
Температура хранения –40...+80°C
Влажность окружающей среды 95% отн., не конденсир. (по EN 60730-1)
Техническое обслуживание Не требуется
Вес ≈ 1000 г



Описание

Простая прямая установка

Поворотный электропривод BELIMO SR230A-5 простая прямая установка на дисковую поворотную заслонку с установочным фланцем F05 (F07 для GR24A-7). Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Высокая функциональная надежность

Привод для клапанов BELIMO SR230A-5 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Дисковая поворотная заслонка D6..

Электропривод SR230A-5 устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F05, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:

  • Конец штока квадратного сечения 14 х 14 мм для соединения с поворотным электроприводом •Круглое отверстие d = 50 мм для монтажа с поворотной заслонкой

Belimo SR230A-5 поворотный привод Белимо устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F07, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:

  • Конец штока квадратного сечения 17х17 мм для соединения с поворотный электропривод БЕЛИМО SR230A-5
  • Круглое отверстие d = 70 мм для монтажа с поворотной заслонкой GR24A-7

Электрические аксессуары

  • Вспомогательный переключатель S…A, 1 или 2 полюс.
  • Потенциометр обратной связи Р…А: 140,500, 1000, 2800, 5000 или 10000 Ом

Купить привод БЕЛИМО SR230A-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SR230A-5 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SR230A-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

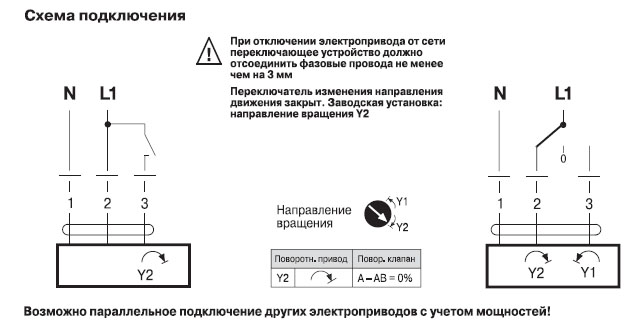

Электрическое подключение

 Электрическое подключение SR230A-5

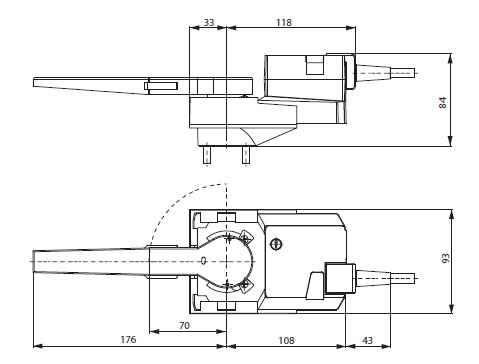

Габаритные размеры

Габаритные размеры SR230A-5
