Привод BELIMO GRC24G-SZ-T-5

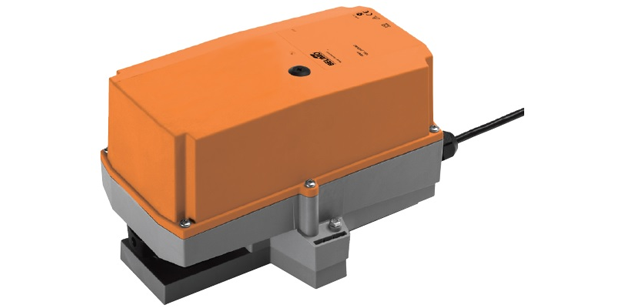

Привод для установки на 2-ходовые регулирующие шаровые краны DN65…DN150 GRC24G-SZ-T-5

Привод для установки на дисковый поворотный затвор, IP66.

  • Номинальный крутящий момент 40 Нм
  • Номинальное напряжение AC / DC 24 В
  • Плавное управление DC (0) 0,5 ... 10 V
  • Обратная связь по положению DC 0,5 ... 10 В
  • Время работы мотора 35 с
  • Оптимальная защита от осадков. Для уличного использования.

Привод для установки на дисковый поворотный затвор, IP66.

  • Номинальный крутящий момент 40 Нм
  • Номинальное напряжение AC / DC 24 В
  • Плавное управление DC (0) 0,5 ... 10 V
  • Обратная связь по положению DC 0,5 ... 10 В
  • Время работы мотора 35 с
  • Оптимальная защита от осадков. Для уличного использования.

Технические характеристики

Поворотный электропривод БЕЛИМО GRC24G-SZ-T-5 для шаровых кранов.

Elektrische Daten
Nennspannung AC/DC 24 V
Nennspannung Frequenz 50/60 Hz
Funktionsbereich AC 19.2...28.8 V / DC 21.6...28.8 V
Leistungsverbrauch Betrieb 8 W
Leistungsverbrauch Ruhestellung 2.5 W
Leistungsverbrauch Dimensionierung 11 VA
Anschluss Speisung / Steuerung Klemmen 4 mm² (Kabel Ø 4...10 mm, vieradrig)
Parallelbetrieb Ja (Leistungsdaten beachten)
Funktionsdaten
Drehmoment Motor min. 40 Nm
Stellsignal Y DC 0...10 V
Stellsignal Y Hinweis Eingangswiderstand 100 kΩ
Arbeitsbereich Y DC 0.5...10 V
Stellungsrückmeldung U DC 0.5...10 V
Stellungsrückmeldung U Hinweis max. 0.5 mA
Gleichlauf ±5%
Handverstellung Getriebeausrastung mit Drucktaste, arretierbar
Laufzeit Motor 35 s / 90°
Schallleistungspegel Motor 35 dB(A)
Stellungsanzeige ja
Sicherheit
Schutzklasse IEC/EN III Schutzkleinspannung
Schutzklasse UL UL Class 2 Supply
Schutzart IEC/EN IP66
Schutzart NEMA/UL NEMA 4, UL Enclosure Type 4
EMV CE gemäss 2004/108/EG
Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14
Zertifizierung UL cULus gemäss UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02
Wirkungsweise Typ 1
Bemessungsstossspannung Speisung /Steuerung 0.8 kV
Verschmutzungsgrad der Umgebung 4
Umgebungstemperatur -30...50°C
Umgebungstemperatur Hinweis -40...50°C bei Antrieb mit integrierter Heizung
Lagertemperatur -40...80°C
Umgebungsfeuchte 100% r.H.
Wartung wartungsfrei
Mechanische Daten
Flanschtyp ISO 5211 F05
Gewicht
Gewicht ca. 4.1 kg



Описание

Области применения

Поворотный электропривод BELIMO GRC24G-SZ-T-5 подходит для использования вне помещений и защищен от следующих погодных условий:

  • УФ-излучение
  • Дождь / Снег
  • Грязь / пыль
  • Влажность

- Изменение климата / частых и тяжелых температурных колебаний (рекомендация: для предотвращение внутренней конденсации приобретается отдельно привод со встроенным на заводе подогревателем)

Режим работы

Привод для клапанов BELIMO GRC24G-SZ-T-5 контролируется стандартным модулирующим сигналом DC 0...10 V и приходит в положение, определяемое сигналом управления. Напряжение измерения U служит для электрического отображения положения клапана 0 ... 100%, а в контрольной работе сигналом для других приводов.

Непосредственный монтаж

Электропривод GRC24G-SZ-T-5 простая прямая установка на шаровой затвор или клапан-бабочки с фланца. Положение установки по отношению к фитингу может быть выбран с шагом 90 °.

Ручная регулировка

Ручная регулировка возможна с нажимной кнопки (пока кнопка нажата привод разблокирован). Для ручной регулировки крышка корпуса должны быть снята.

Высокая функциональная надежность

Belimo GRC24G-SZ-T-5 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается, когда срабатывают концевые выключатели.

Регулируемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО GRC24G-SZ-T-5 регулируется с помощью механических упоров. Заводская настройка 0 ... 90 °. Для регулировки угла поворота крышка корпуса должны быть удалена.

Купить привод БЕЛИМО GRC24G-SZ-T-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО GRC24G-SZ-T-5 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO GRC24G-SZ-T-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

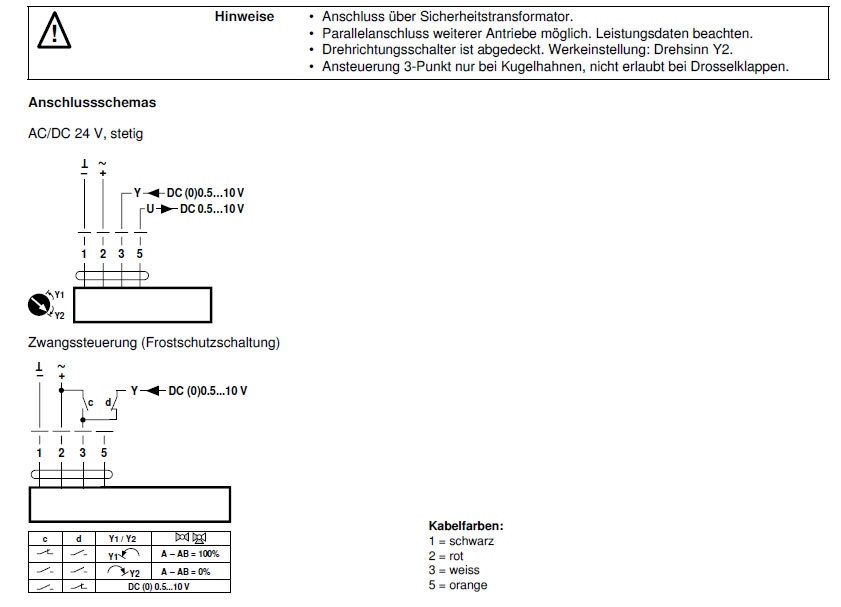

Электрическое подключение

 Электрическое подключение GRC24G-SZ-T-5

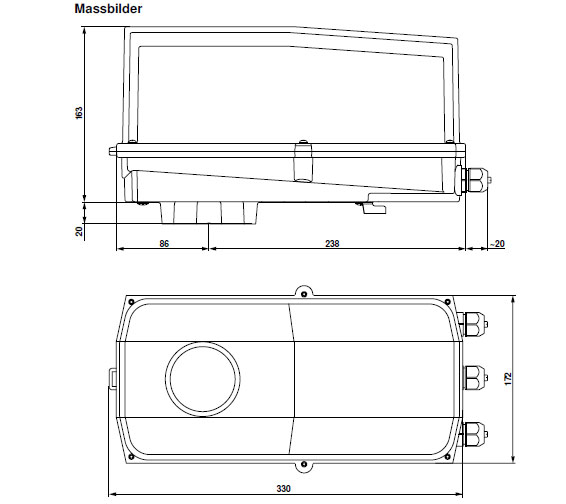

Габаритные размеры

Габаритные размеры GRC24G-SZ-T-5



Скачать PDF



Скачать PDF (169 Кбайт)

Сертификат BELIMO (775 Кбайт)
