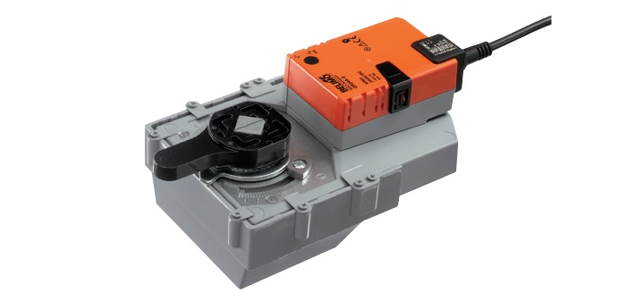

Привод BELIMO GR24A-7

Привод BELIMO GR24A-7

 Привод для установки на дисковый поворотный затвор, IP54.



 Привод для установки на дисковый поворотный затвор, IP54.



Технические характеристики

Номинальное напряжение 24 В~ 50/60 Гц 24 В=
Диапазон напряжения питания 19,2...28,8 В~/=
Расчетная мощность 7 ВА
Потребляемая мощность 4,5 Вт во время вращения 2 Вт в состоянии покоя
Соединение Кабель 1 м, 3 x 0,75 мм2
Крутящий момент мин. 40 Нм (при номин. напряжении)
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота 150 с / 95°
Уровень шума макс. 45 дБ (без клапана)
Индикация положения Механический указатель, съемный
Класс защиты III (для низких напряжений)
Электромагнитная совместимость Соотв. 89/336/EЕС
Степень защиты корпуса IP 54 в любом положении установки
Температура окружающей среды 0...+ 50°C
Температура переносимой среды – 20...+100°C (диск. поворотная заслонка)
Температура хранения – 40...+80°C
Влажность окружающей среды 95% отн., не конденсир. (по EN 60730-1)
Техническое обслуживание Не требуется
Вес ≈1850 г



Описание

Простая прямая установка
Простая прямая установка на дисковую пово ротную заслонку с установочным фланцем F05 (F07 для GR24A-7). Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений. Дисковая поворотная заслонка D6..
Электропривод GR24A-5 устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F05, а также на поворотные заслонки других производителей клапанов,соответствующих следующей спецификации:

  • Конец штока квадратного сечения 14 х 14 мм для соединения с поворотным электроприводом
  • Круглое отверстие d = 50 мм для монтажа споворотной заслонкой

Электропривод GR24A-7 устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F07, а также на поворотные заслонки других производителей клапанов,соответствующих следующей спецификации:

  • Конец штока квадратного сечения 17х17 мм длясоединения с поворотным электроприводом
  • Круглое отверстие d = 70 мм для монтажа споворотной заслонкой

Электрические аксессуары

  • Вспомогательный переключатель S…A, 1 или2 полюс.
  • Потенциометр обратной связи Р…А: 140,500,1000, 2800, 5000 или 10000 Ом

Купить привод БЕЛИМО GR24A-7 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО GR24A-7 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO GR24A-7 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

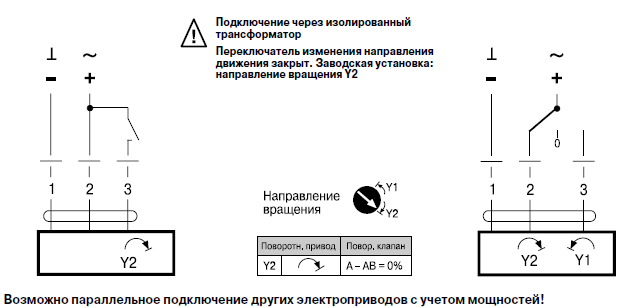

Электрическое подключение

 Электрическое подключение GR24A-7

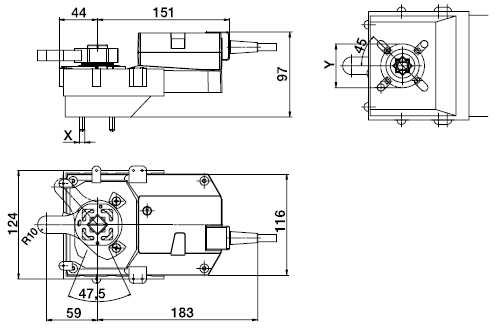

Габаритные размеры

Габаритные размеры GR24A-7





Скачать PDF



Скачать PDF (342 Кбайт)

Сертификат BELIMO (775 Кбайт)
