Привод для установки на дисковый поворотный затвор, IP54.

• Поворотный привод для дисковых затворов
• Крутящий момент 40 Нм
• Номинальное напряжение 24 В~/=
• Управление: откр./закр.

Привод для установки на дисковый поворотный затвор, IP54.

• Поворотный привод для дисковых затворов
• Крутящий момент 40 Нм
• Номинальное напряжение 24 В~/=
• Управление: откр./закр.



Технические характеристики

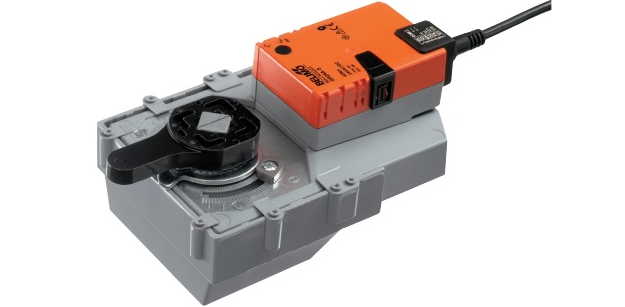

Поворотный электропривод БЕЛИМО GR24A-5 для шаровых кранов.

Номинальное напряжение	24 В ∼ 50/60 Гц24 В=
Диапазон напряжения питания	19,2...28,8 В ∼/=
Расчетная мощность	7 ВА
Потребляемая мощность	4,5 Вт во время вращения 2 Вт в состоянии покоя
Соединение Кабель	1 м, 3 x 0,75 мм2
Крутящий момент	мин. 40 Нм (при номин. напряжении)
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	150 с / 95°
Уровень шума макс.	45 дБ (без клапана)
Индикация положения	Механический указатель, съемный
Класс защиты	III (для низких напряжений)
Электромагнитная совместимость	Соотв. 89/336/EЕС
Степень защиты корпуса	IP 54 в любом положении установки
Температура окружающей среды	0...+50°C
Температура переносимой среды	–20...+100°C (диск. поворотная заслонка)
Температура хранения	–40...+80°C
Влажность окружающей среды	95% отн., не конденсир. (по EN 60730-1)
Техническое обслуживание	Не требуется
Вес	≈ 1850 г





Описание

Простая прямая установка

Поворотный электропривод BELIMO GR24A-5 простая прямая установка на дисковую поворотную заслонку с установочным фланцем F05 (F07 для GR24A-7). Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Высокая функциональная надежность

Привод для клапанов BELIMO GR24A-5 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Дисковая поворотная заслонка D6..

Электропривод GR24A-5 устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F05, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:

• Конец штока квадратного сечения 14 х 14 мм для соединения с поворотным электроприводом •Круглое отверстие d = 50 мм для монтажа с поворотной заслонкой

Belimo GR24A-5 поворотный привод Белимо устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F07, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:

• Конец штока квадратного сечения 17х17 мм для соединения с поворотный электропривод БЕЛИМО GR24A-5
• Круглое отверстие d = 70 мм для монтажа с поворотной заслонкой

Электрические аксессуары

• Вспомогательный переключатель S…A, 1 или 2 полюс.
• Потенциометр обратной связи Р…А: 140,500, 1000, 2800, 5000 или 10000 Ом

Купить привод БЕЛИМО GR24A-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО GR24A-5 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO GR24A-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

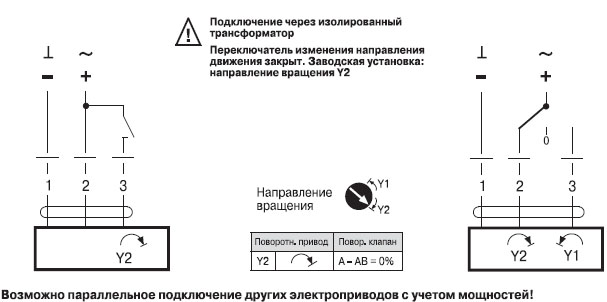

Электрическое подключение

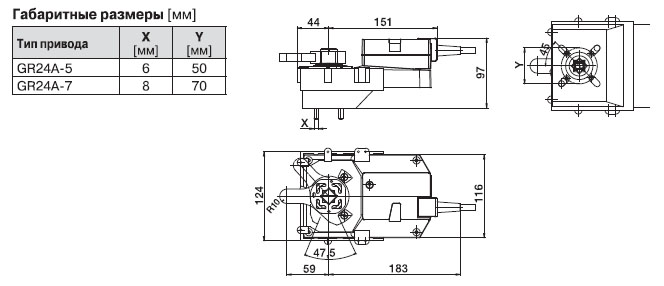

Габаритные размеры
