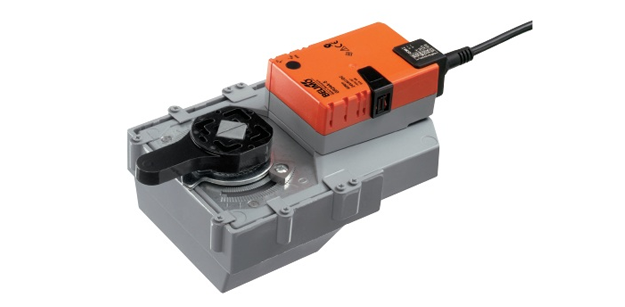

Привод для установки на дисковый поворотный затвор, IP54. GR230A-5 (-7) Поворотный привод для дисковых затворов.

 Привод для установки на дисковый поворотный затвор, IP54. GR230A-5 (-7) Поворотный привод для дисковых затворов.



Технические характеристики

Номинальное напряжение	100...240 В~ 50/60 Гц
Диапазон напряжения питания	85...265 В~
Расчетная мощность	7 ВА
Потребляемая мощность	4 Вт во время вращения 2 Вт в состоянии покоя
Соединение	Кабель 1 м, 3 x 0,75 мм2
Крутящий момент	мин. 40 Нм (при номин. напряжении)
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	150 с / 95°
Уровень шума	макс. 45 дБ (без клапана)
Индикация положения	Механический указатель, съемный Класс защиты II (все изолировано)
Электромагнитная совместимость	Соотв. 89/336/EЕС
Степень защиты корпуса	IP 54 в любом положении установки
Температура окружающей среды	0...+ 50°C
Температура переносимой среды	– 20...+100°C (диск. поворотная заслонка)
Температура хранения	– 40...+80°C
Влажность окружающей среды	95% отн., не конденсир. (по EN 60730-1)
Техническое обслуживание	Не требуется
Вес	≈1850 г



Описание

Простая прямая установка
Простая прямая  установка на дисковую поворотную заслонку с установочным фланцем F05 (F07  для GR230A-7). Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Дисковая поворотная заслонка D6..Электропривод  GR230A-5  устанавливается  на дисковые поворотные заслонки BELIMO D6... с установочным фланцем  F05, а также на  поворот ные заслонки  других производителей клапанов, соответствующих следующей спецификации:

• Конец штока квадратного сечения 14  х 14 мм для соединения с поворотным электроприводом
• Круглое отверстие d = 50 мм для монтажа с поворотной заслонкой

Электропривод  GR230A-7  устанавливается  на дисковые поворотные заслонки BELIMO D6... с установочным фланцем  F05, а также на  поворотные заслонки  других производителей клапанов, соответствующих следующей спецификации:

• Конец штока квадратного сечения 17х17 мм для соединения с поворотным электроприводом
• Круглое отверстие d = 70 мм для монтажа с поворотной заслонкой

Электрические аксессуары

• Вспомогательный переключатель S...A, 1 или 2 полюс.
• Потенциометр обратной связи Р...А: 140,500, 1000, 2800, 5000 или 10000 Ом

Купить привод БЕЛИМО GR230A-7 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО GR230A-7 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO GR230A-7 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

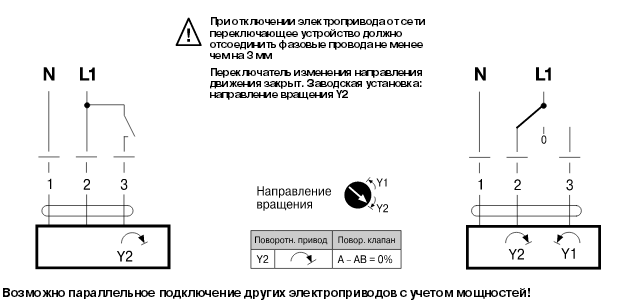

Электрическое подключение





Габаритные размеры
