Привод BELIMO GR230A-5

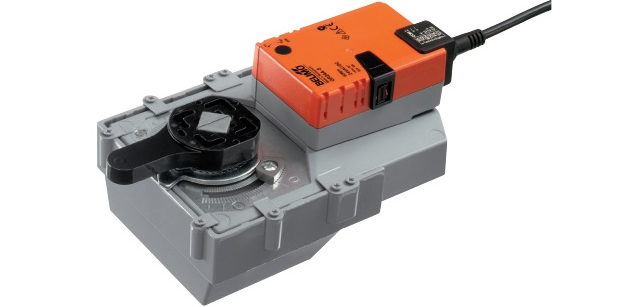

Привод для установки на 2-ходовые регулирующие шаровые краны DN65…DN150 GR230A-5

Привод для установки на дисковый поворотный затвор, IP54.

  • Поворотный привод для дисковых затворов
  • Крутящий момент 40 Нм
  • Номинальное напряжение 230 В~
  • Управление: откр./закр.



Привод для установки на дисковый поворотный затвор, IP54.

  • Поворотный привод для дисковых затворов
  • Крутящий момент 40 Нм
  • Номинальное напряжение 230 В~
  • Управление: откр./закр.



Технические характеристики

Поворотный электропривод БЕЛИМО GR230A-5 для шаровых кранов.

Electrical data
Nominal voltage AC 23 0V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 85...265 V
Power consumption in operation 5 W
Power consumption in rest position 2 W
Power consumption for wire sizing 9 VA
Connection supply / control Cable 1 m, 3 x 0.75 mm²
Parallel operation Yes (note the performance data)
Functional data
Torque motor Min. 40Nm
Manual override Gear disengagement with push-button, can be locked
Running time motor 150 s / 90°
Sound power level motor max. 45dB(A)
Position indication Mechanically (integrated)
Safety
Protection class IEC/EN II Protective insulated
Protection class UL II Protective insulated
Degree of protection IEC/EN IP54
Degree of protection NEMA/UL NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Low voltage directive CE according to 2006/95/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL cULus according to UL 60730-1A, UL 60730-2- 14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage supply / controlm 4 kV
Control pollution degree 3
Ambient temperature -30...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Mechanical data
Connection flange F05
Weight
Weight approx. 1.85 kg



Описание

Простая прямая установка

Поворотный электропривод BELIMO GR230A-5 простая прямая установка на дисковую поворотную заслонку с установочным фланцем F05 (F07 для GR24A-7). Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Высокая функциональная надежность

Привод для клапанов BELIMO GR230A-5 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Дисковая поворотная заслонка D6..

Электропривод GR230A-5 устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F05, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:

  • Конец штока квадратного сечения 14 х 14 мм для соединения с поворотным электроприводом •Круглое отверстие d = 50 мм для монтажа с поворотной заслонкой

Belimo GR230A-5 поворотный привод Белимо устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F07, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:

  • Конец штока квадратного сечения 17х17 мм для соединения с поворотный электропривод БЕЛИМО GR230A-5
  • Круглое отверстие d = 70 мм для монтажа с поворотной заслонкой

Электрические аксессуары

  • Вспомогательный переключатель S…A, 1 или 2 полюс.
  • Потенциометр обратной связи Р…А: 140,500, 1000, 2800, 5000 или 10000 Ом

Купить привод БЕЛИМО GR230A-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО GR230A-5 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO GR230A-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

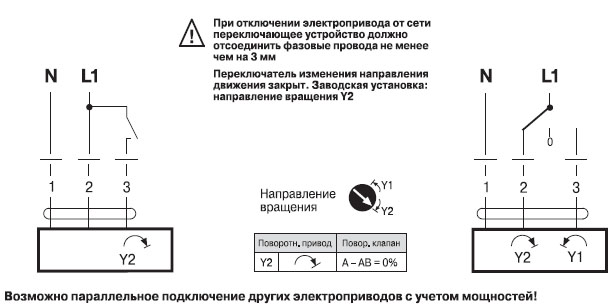

Электрическое подключение

 Электрическое подключение GR230A-5

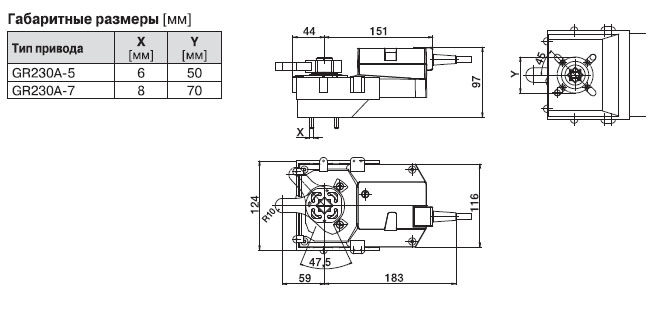

Габаритные размеры

Габаритные размеры GR230A-5



Скачать PDF



Скачать PDF (349 Кбайт)

Сертификат BELIMO (775 Кбайт)
