Привод BELIMO SR24P-SR-5

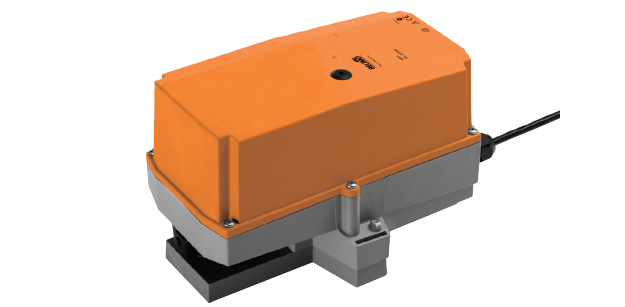

Привод для установки на 2-ходовые регулирующие шаровые краны DN65…DN150 SR24P-SR-5

Привод для установки на шаровой кран, IP66/67.

  • Крутящий момент 20 Нм
  • Номинальное напряжение 24 В~/=
  • Плавное управление DC (0) 2 ... 10 V
  • Обратная связь по положению DC 2 ... 10 В
  • Оптимальная защита от коррозии и химическому воздействию, УФ-излучения, влаги и конденсата



Привод для установки на шаровой кран, IP66/67.

  • Крутящий момент 20 Нм
  • Номинальное напряжение 24 В~/=
  • Плавное управление DC (0) 2 ... 10 V
  • Обратная связь по положению DC 2 ... 10 В
  • Оптимальная защита от коррозии и химическому воздействию, УФ-излучения, влаги и конденсата



Технические характеристики

Поворотный электропривод БЕЛИМО SR24P-SR-5 для шаровых кранов.

Elektrische Daten
Nennspannung AC/DC 24 V
Nennspannung Frequenz 50/60 Hz
Funktionsbereich AC 19.2...28.8 V / DC 19.2...28.8 V
Leistungsverbrauch Betrieb 2.5 W
Leistungsverbrauch Ruhestellung 0.4 W
Leistungsverbrauch Dimensionierung 5 VA
Anschluss Speisung / Steuerung Kabel 1 m, 4 x 0.75 mm² (halogenfrei)
Parallelbetrieb Ja (Leistungsdaten beachten)
Funktionsdaten
Drehmoment Motor min. 20 Nm
Stellsignal Y DC 0...10 V
Stellsignal Y Hinweis Eingangswiderstand 100 kΩ
Arbeitsbereich Y DC 2...10 V
Stellungsrückmeldung U DC 2...10 V
Stellungsrückmeldung U Hinweis max. 1 mA
Gleichlauf ±5%
Handverstellung Getriebeausrastung mit Drucktaste, arretierbar
Laufzeit Motor 90 s / 90°
Schallleistungspegel Motor max. 45 dB(A)
Stellungsanzeige mechanisch, aufsteckbar
Sicherheit
Schutzklasse IEC/EN III Schutzkleinspannung
Schutzklasse UL UL Class 2 Supply
Schutzart IEC/EN IP66 + IP67
Schutzart NEMA/UL NEMA 4, UL Enclosure Type 4
EMV CE gemäss 2004/108/EG
Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14
Zertifizierung UL cULus gemäss UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02
Wirkungsweise Typ 1
Bemessungsstossspannung Speisung /Steuerung 0.8 kV
Verschmutzungsgrad der Umgebung 4
Umgebungstemperatur -30...50°C
Lagertemperatur -40...80°C
Umgebungsfeuchte 100% r.H.
Wartung wartungsfrei
Mechanische Daten
Flanschtyp ISO 5211 F05
Gewicht
Gewicht ca. 2.0 kg



Описание

Применение

Поворотный электропривод BELIMO SR24P-SR-5, в частности, подходит для использования в суровых условиях окружающей среды, например, в следующих областях:

  • Сушка древесины
  • Животноводство
  • Пищевая промышленность
  • Сельскохозяйственная
  • Крытые бассейны / курорты
  • Единицы крыше
  • Общие наружного применения

Стойкость привод для клапанов BELIMO SR24P-SR-5

Вредные испытания газовых EN 60068-2-60 (Институт Фраунгофера ИКТ / DE)

Соль спрей тест EN 60068-2-52 (Институт Фраунгофера ИКТ / DE)

Тест Аммиак DIN 50916-2 (Институт Фраунгофера ИКТ / DE)

Воздушный тест МЭК 60068-2-30 (Trikon Solutions AG / CH)

Дезинфицирующие средства (животные) (Trikon Solutions AG / CH)

УФ тест (солнечная радиация на уровне земли) EN 60068-2-5, EN 60068-2-63 (Quinel / поезд СН)

Используемые материалы

  • Корпус электропривод SR24P-SR-5 Полипропилен (ПП)
  • Кабельные вводы / полый вал Полиамид (ПА)
  • Соединительный кабель FRNC
  • Зажим / винты в общем сталь 1.4404
  • Уплотнения EPDM
  • Форма посадки вставки из анодированного алюминия

Форм-пригодный адаптер

Форм-пригодный адаптеры ZPV-14 поставляется.

Непосредственный монтаж

Простая прямая установка Belimo SR24P-SR-5 поворотный привод Белимо на шаровой затвор или клапан-бабочки с фланца. Положение установки по отношению к фитингу может быть выбран с шагом 90 °.

Ручная регулировка

Ручное с возможным нажимной кнопки (прока кнопка нажата привод выведен из зацепления, возможность блокировки кнопки в нажатом положении). Для ручной регулировки крышки корпуса должны быть удалены.

Высокая надежность

с поворотный электропривод БЕЛИМО SR24P-SR-5 защищен от перегрузок, не требует конечных выключателей и останавливается при достижении конечных положений.

Регулируемый угол поворота

Регулируемый угол поворота с помощью механических упоров. Заводская 0 ... 90 °. Для регулировки угла поворота крышка корпуса должна быть удалена.

Комбинированный клапан / привод

Для клапанов со следующими механические характеристики в соответствии с ISO 5211 F05:

  • - 4-Kant шпиндельной бабки SW = 14 мм для положительного сцепления вращательного привода.
  • - Круг Отверстие D = 50 мм

Купить привод БЕЛИМО SR24P-SR-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SR24P-SR-5 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SR24P-SR-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

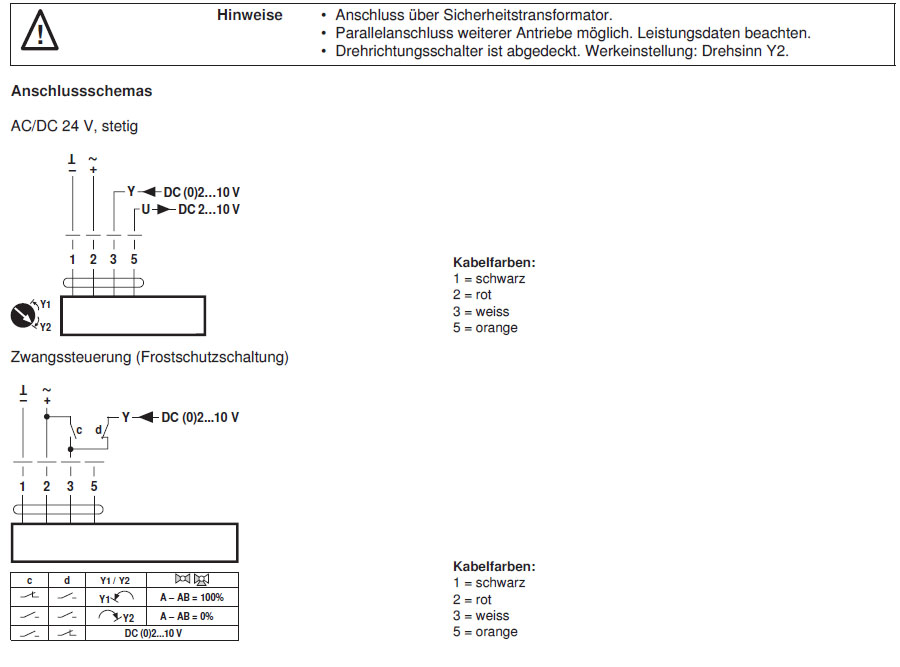

Электрическое подключение

 Электрическое подключение SR24P-SR-5

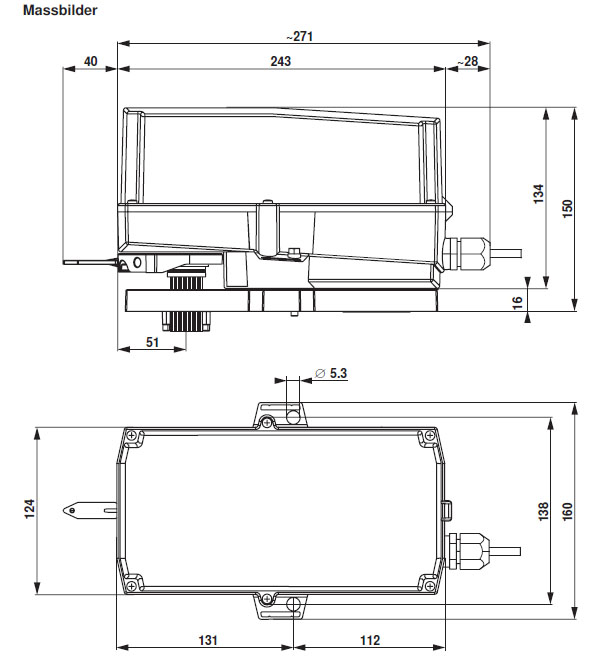

Габаритные размеры

Габаритные размеры SR24P-SR-5



Скачать PDF



Скачать PDF (602 Кбайт)

Сертификат BELIMO (775 Кбайт)
