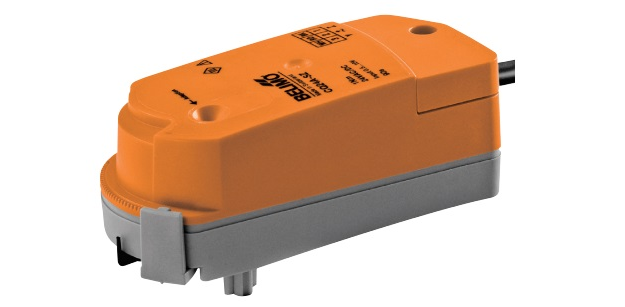

Привод шарового крана для подключения в сеть MP-Bus, IP40.

• Поворотный электропривод для шаровых кранов с установкой величины kv
• Номинальное напряжение AC / DC 24 В
• Плавное управление
• Быстрая сборка привода
• настройка переменной потока
• Связь с помощью BELIMO MP-Bus

Привод шарового крана для подключения в сеть MP-Bus, IP40.

• Поворотный электропривод для шаровых кранов с установкой величины kv
• Номинальное напряжение AC / DC 24 В
• Плавное управление
• Быстрая сборка привода
• настройка переменной потока
• Связь с помощью BELIMO MP-Bus

Технические характеристики

Поворотный электропривод БЕЛИМО CQ24A-MPLдля шаровых кранов (DN15) с установкой величины kv.

Electrical data
Nominal voltage	AC/DC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation	0.6 W
Power consumption in rest position	0.4 W
Power consumption for wire sizing	1.1 VA
Connection supply / control	Cable 1 m, 3 x 0.75 mm²
Parallel operation	Yes (note the performance data)
Functional data
Torque motor	1 Nm
Positioning signal	Y via BELIMO MP-Bus
Positioning signal	Y note Input impedance 100 kΩ
Manual override	with actuator (clicked out) adjustable
Actuating time	75 s / 90°
Sound power level motor	35 dB(A)
Position indication	Yes
Flow setting	see product features
Safety
Protection class IEC/EN	III Safety extra-low voltage
Degree of protection IEC/EN	IP40
EMC	CE according to 2004/108/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation	Type 1
Rated impulse voltage supply / control	0.8 kV
Control pollution degree	3
Ambient temperature	10...40°C
Non-operating temperature	-7...50°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Weight
Weight approx.	0.21 kg



Описание

Простая установка

Поворотный электропривод BELIMO CQ24A-MPLпростая прямая установка без дополнительных инструментов. Электропривод крепится на кране усилием руки (Важно! Прикладывать усилие на привод только вертикально). Специальные направляющие на Belimo CQ24A-MPLповоротный привод Белимо должны совпасть с отверстиями на установочном фланце крана. Положение установки привода (2 положения) относительно крана может быть выбрано с шагом 180°.

Ручное управление

Отсоединить привод для клапанов BELIMO CQ24A-MPLи вращать шар крана с его помощью.

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО CQ24A-MPLможет быть настроен

начиная с 90° (А—АВ = 100%) с шагом 2.5°. Шкала соответствует 25...100% величины kvs.

Высокая функциональная надежность

Поворотный привод CQ24A-MPLможет быть настроен с шагом 2,5°. Это используется для установки величины kvs.

Установка kvs

Отделить ограничитель и установить его в требуемое положение (без ограничителя kvs = 4,5 м³/ч).

Купить привод БЕЛИМО CQ24A-MPLа также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО CQ24A-MPLмы обсуждаем индивидуально.

На поворотный привод клапана BELIMO CQ24A-MPLраспространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

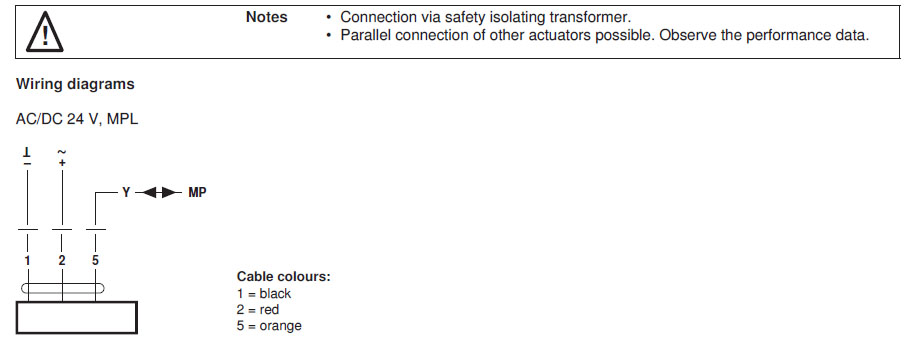

Электрическое подключение

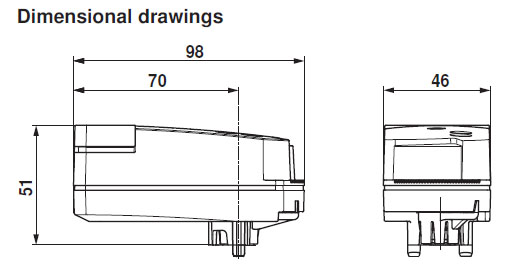

Габаритные размеры
