Регулирующий шаровой кран Belimo R7050R25-B3

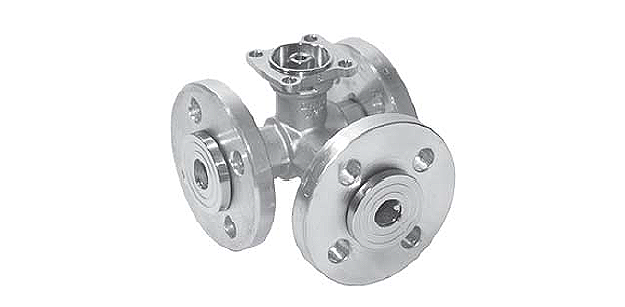

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами  R7050R25-B3

3-ходовый регулирующий шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен (регулирующий канал А—АВ)
  • Тип R7050R25-B3
  • DN 50 [мм]
  • Kvs max 25 [м³/час]



3-ходовый регулирующий шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен (регулирующий канал А—АВ)
  • Тип R7050R25-B3
  • DN 50 [мм]
  • Kvs max 25 [м³/час]



Технические характеристики

3-ходовый регулирующий шаровой кран R7050R25-B3 фланцы.

Среда Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды -10 °С … +100°С
Ограничения по температуре Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода
Пропускная способность Kvs См. «Обзор типов»
Дифференциальное давление ΔPmax 100 кПа
Запирающее давление ΔPs 600 кПа
Характеристика потока Регулирующий канал А-АВ : равнопроцентная характеристика Байпас В-АВ линейная 70% от Kvs
Уровень утечки A-AB : А, герметичен
Класс утечки Байпас В-АВ класс I - макс. 1% от Kvs
Трубное присоединение Фланцы PN6
Угол поворота 90° (рабочий диапазон 15…90° ) Байпас В-АВ 15…70° )
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Тело клапана Штампованное, никелированная латунь
Конус клапана Хромированная латунь
Шток Никелированная латунь
Уплотнение штока Кольцо / EPDM
Уплотнение шара PTFE /Кольцо EPDM (DN20 Viton)
Корректирующий диск TEFZEL
Фланцы DN15/20 гальванизированная сталь DN25…50 алюминий



Описание

Управление

Регулирующий клапан Belimo R7050R25-B3 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R7050R25-B3 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R7050R25-B3 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R7050R25-B3.

Регулирующий клапан Белимо R7050R25-B3 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R7050R25-B3 мы обсуждаем индивидуально.

На Кран Белимо R7050R25-B3 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

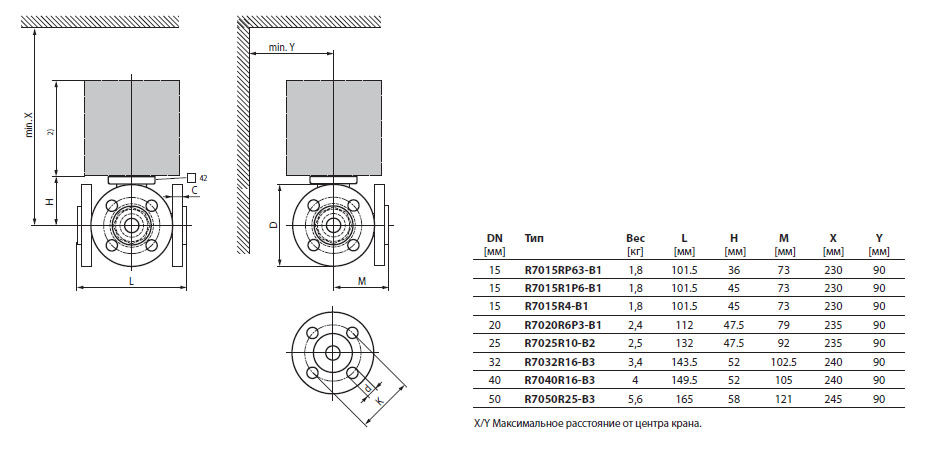

Габаритные размеры

Габаритные размеры R7050R25-B3
