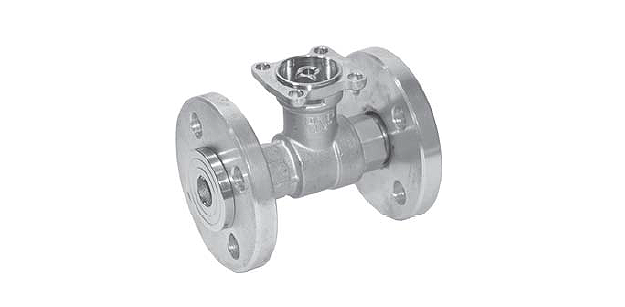

2-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен
• Тип R6050R40-B3
• DN 50 [мм]
• Kvs max 40 [м³/час]

2-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен
• Тип R6050R40-B3
• DN 50 [мм]
• Kvs max 40 [м³/час]



Технические характеристики

2-ходовый регулирующий шаровой кран R6050R40-B3 фланцы.

Среда	Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды	-10 °С … +100°С
Ограничения по температуре	Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода
Пропускная способность	Kvs См. «Обзор типов»
Дифференциальное давление ΔPmax	100 кПа
Запирающее давление ΔPs	600 кПа
Характеристика потока	Регулирующий канал А-АВ : равнопроцентная характеристика
Уровень утечки	А, герметичен
Трубное присоединение	Фланцы PN6
Угол поворота	90° (рабочий диапазон 15…90° )
Положение установки	От вертикального до горизонтального (относительно штока)
Тех. обслуживание	Не требуется
Тело клапана	Штампованное, никелированная латунь
Конус клапана	Хромированная латунь
Шток	Никелированная латунь
Уплотнение штока	Кольцо / EPDM
Уплотнение шара	PTFE /Кольцо EPDM (DN20 Viton)
Корректирующий диск	TEFZEL
Фланцы	DN15/20 гальванизированная сталь DN25…50 алюминий



Описание

Управление

Регулирующий клапан Belimo R6050R40-B3 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R6050R40-B3 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R6050R40-B3 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R6050R40-B3.

Регулирующий клапан Белимо R6050R40-B3 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R6050R40-B3 мы обсуждаем индивидуально.

На Кран Белимо R6050R40-B3 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

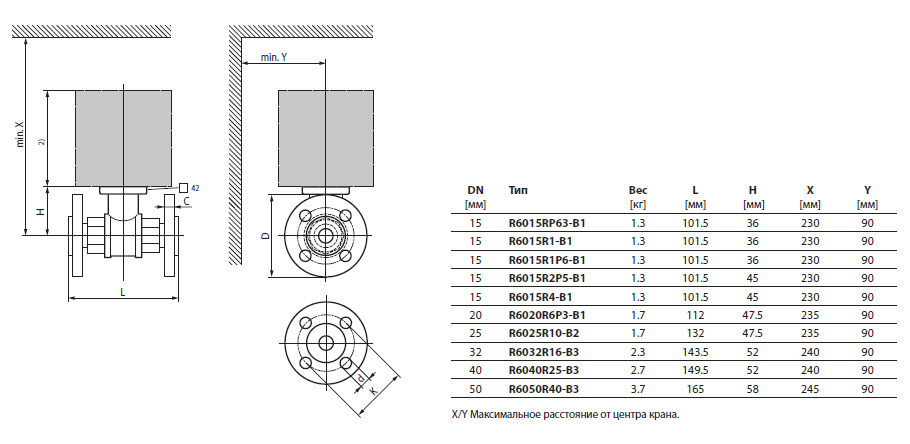

Габаритные размеры
