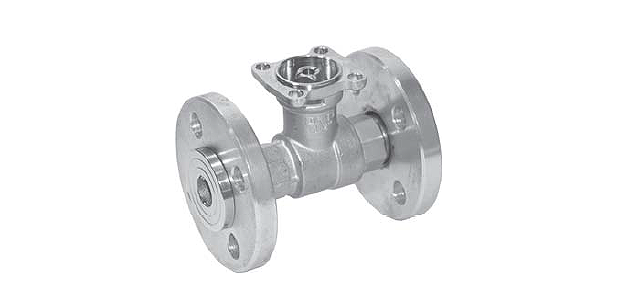

Электрический привод Belimo R6025R10-B2 предназначен для регулировки водного потока в закрытых/открытых контурах отопительных систем, а также в системах обработки воздуха в помещениях. Фланцевый, 2-ходовой кран.

• Внутренний диаметр (DN) – 2,5 см, полная герметичность
• Пропускная способность (Kvs) – не более 10 куб.м в час

Электрический привод Belimo R6025R10-B2 предназначен для регулировки водного потока в закрытых/открытых контурах отопительных систем, а также в системах обработки воздуха в помещениях. Фланцевый, 2-ходовой кран.

• Внутренний диаметр (DN) – 2,5 см, полная герметичность
• Пропускная способность (Kvs) – не более 10 куб.м в час

Технические характеристики



Теплоноситель	Вода (горячая и холодная); гликолевые растворы в соотношение максимум ½
Температурный режим среды*	От -10°С до +100°С
*Особые условия	Исходя из установленного типа электропривода, температурные значения могут быть ограничены. Подробнее в тех. параметрах привода
Пропускная способность (Kvs)	Не более 10 куб.м в час
Давление диффер. (ΔPmax)	ΔPmax = 100 kPa
Давление запир. (ΔPs)	ΔPs = 600 kPa
Расходная характ-ка в А-АВ канале	Равнопроцентная
Герметичность	А класс, полная герметичность
Соединение с трубой	Фланцевое (PN6)
Угол вращения	Не более 90° (диапазон для работы 15-90°)
Монтажное положение	По отношению ко штоку, 2 варианта – горизонтальное/вертикальное
Технич. поддержка	Нет необходимости
Корпус (штамп-ое)/ шток	Латунь никелир.
Конус	Латунь хромиров.
Элемент уплотнения	ЭПДМ О-кольцо – шток ЭПДМ О-кольцо, ПТФЭ - шар
Диск, корректирующий поток	Тефзел
Фланцы (PN6)	Алюминий



Описание

Принцип управления краном

Шаровой кран Belimo R6025R10-B2 приводится в действие посредством электропривода поворотного типа*. Используются 2 вида управляющих сигналов: трехпозиционный и аналоговый в стандартном интервале от 0 до 10 В. В соответствии с посылаемым сигналом электропривод переводит шар – регулирующий элемент – в необходимое положение. Поворот влево (против часовой стрелки) – кран открыт, поворот вправо (по часовой стрелке) – закрыт.

* При выборе конкретной модели электропривода необходимо ориентироваться на технические параметры крана Belimo R6025R10-B2.

Расходная характеристика крана

Благодаря встроенному в конструкцию крана Belimo R6025R10-B2 корректирующему диску на постоянной основе сохраняется равнопроцентная характеристика потока.

Чтобы узнать стоимость и заказать шаровой кран Belimo R6025R10-B2 звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается в индивидуальном порядке.

На шаровой кран Belimo R6025R10-B2 действует 5-ти летняя гарантия со дня покупки. К изделию прилагаются технический паспорт и сертификат соответствия.

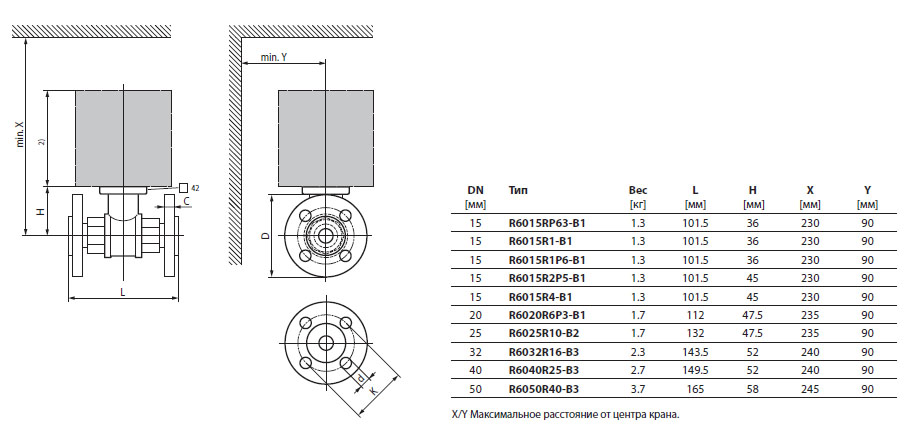

Габаритные размеры
