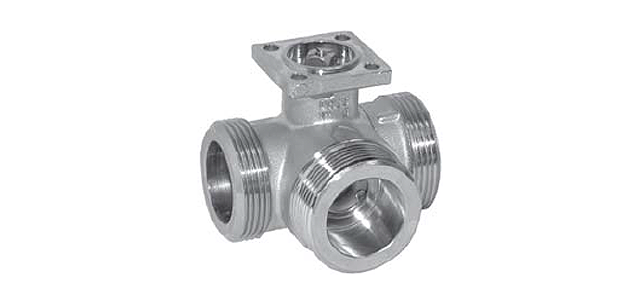

Шаровой кран Belimo R548 выполняет функцию регулирования потока рабочей среды в открытых и закрытых контурах систем отопления, а также обработки воздуха. 3-ходовой кран с соединительной резьбой снаружи.

• Внутренний диаметр (DN) = 5 см
• Полная герметичность
• Предельная пропускная возможность (Max Kvs) = 25 м³ в час

Шаровой кран Belimo R548 выполняет функцию регулирования потока рабочей среды в открытых и закрытых контурах систем отопления, а также обработки воздуха. 3-ходовой кран с соединительной резьбой снаружи.

• Внутренний диаметр (DN) = 5 см
• Полная герметичность
• Предельная пропускная возможность (Max Kvs) = 25 м³ в час

Технические характеристики



Рабочая среда	Вода, в том числе водно-гликолевые растворы, максимальное соотношение 50/50
Температурный диапазон среды	От +5°С до +110°С
ΔPмакс – дифференц. давление	350 кПа – при стандартном рабочем режиме 200 кПа – при бесшумном рабочем режиме
ΔPs – запир. давление	1400 кПа
Расходная кривая потока среды	Канал А-АВ (регулирующий) – равнопроцентная Канал В-АВ (обводной) – линейная, не более 70% от Kvs
Герметичность крана	Полная, 100%
Способ присоединения к трубе	С помощью наружной резьбы
Максимально допустимый угол поворота	Канал А-АВ: ≤ 90° / диапазон для работы от 15 до 90° Канал В-АВ: ≤ 90° / диапазон для работы от 15 до 70°
Варианты установки	2 установочных положения: вертикально либо горизонтально (по отношению ко штоку)
Технич. поддержка	Не предусмотрена
Корпус крана (штампов-й)	Латунь никел.
Конус / шток	Сталь-нержавейка
Уплотнительный элемент штока	О-Образное кольцо из ЭПДМ
Уплотнительный элемент шара	ПТФЭ; Viton Кольцо
Диск для корректировки потока среды	ТЕФЗЕЛ



Описание

Принцип управления

Работа шарового крана Belimo R548 регулируется с помощью электрического привода поворотного типа. Для того, чтобы повернуть регулирующий элемент крана – шар – в нужную позицию, контроллер посылает управляющие сигналы на привод. Для данного типа приводов применяются либо аналоговые сигналы от 0 до 10 В, либо импульсные, проходящие по 3-позиционной схеме. Если согласно сигналу, шар поворачивается влево (против часовой стрелки), то кран открывается. Для закрытия крана шар нужно повернуть в противоположную сторону.

Чтобы корректно выбрать подходящую модель привода следует ориентироваться на технические параметры крана Belimo R548 (тип и размер муфты).

Расходная кривая потока среды

В кране Belimo R548 предусмотрен специальный корректирующий диск, который позволяет постоянно сохранять равнопроцентную характеристику потока.

Для уточнения цены, а также оформления заказа на кран Belimo R548 звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются в индивидуальном порядке.

Гарантия на шаровой кран Belimo R548 – 5 лет. К изделию прилагаются технический паспорт и сертификат соответствия.

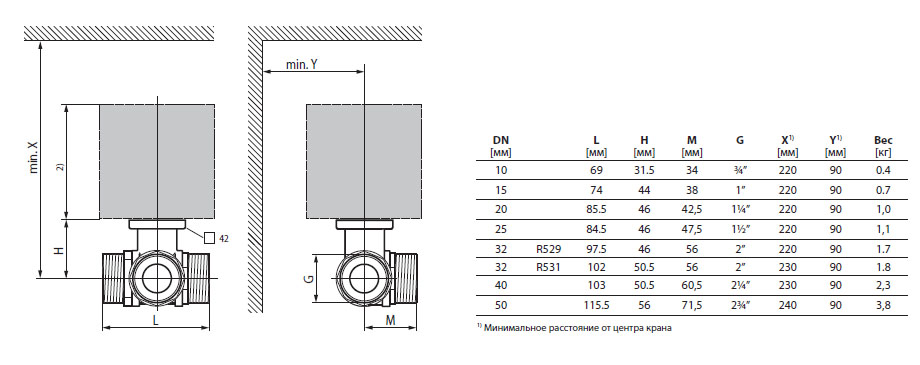

Габаритные размеры
