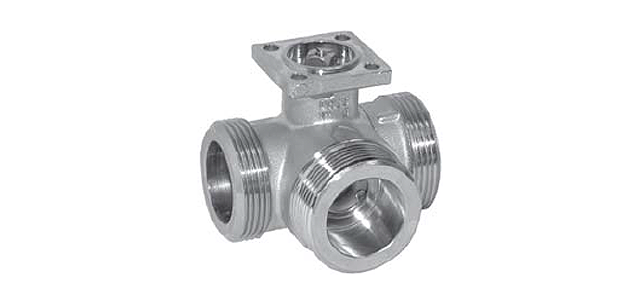

Кран шарового типа с тремя ходами для регулировки потоков воды в отопительных системах.

• Используется в открытых и закрытых системах воды высоких и низких температур
• Позволяет плавно управлять потоками воды высоких и низких температур
• 100% герметичен
• Тип устройства R538
• DN 40 [мм]
• Kvs максимум 16 [м³/час]

Кран шарового типа с тремя ходами для регулировки потоков воды в отопительных системах.

• Используется в открытых и закрытых системах воды высоких и низких температур
• Позволяет плавно управлять потоками воды высоких и низких температур
• 100% герметичен
• Тип устройства R538
• DN 40 [мм]
• Kvs максимум 16 [м³/час]

Технические характеристики

Кран шарового типа с тремя ходами для регулировки потоков воды в отопительных системах, R538 монтаж посредством внешней резьбы

Среда применения	Вода высоких и низких температур, гликоля не больше 1/2
Т среды	от +5 °С  до +110°С
ΔPmax	350 кПа (200 кПа для работы без шума)
Δ Ps	1400 кПа
Ps	См. Обзор устройтсв
Хар-ка потока	Управляющий канал А-АВ : равнопроцентность хар-ки
Допустимая утечка	А, 100% герметичен
Монтаж	Посредством внешней резьбы
Угол вращения	90° (в диапазоне от 15 до 90° )
Позиция монтажа	Вертик.-горизонт.
Обслуживание	Не предусмотрено
Материал клапанп	Латунный
Материал конуса и штока	Стальной, нерж.
Уплотненитель штока	Кольцо / EPDM
Уплотненитель шара	PTFE / Кольцо Viton
Диск корректирующий	TEFZEL



Описание

Управление

Управление работой клапан Belimo R538 происходит при помощи привода. Привод управляется сигналом в диапазоне от 0 до 10 В или согласно трехпозиционной схеме. В соответствии с этим сигналом привод перемещает шар, расположенный в кране в необходимую позицию. При повороти по часовой стрелке путь потокам воды перекрывается, при повороте против часовой стрелки открывается.

Хар-ка потока

Равнопроценть характеристики потока обеспчивается благодаря корректирующему диску, который встроен в кран Belimo R538.

Привод

Привод необходимо выбирать исходя из размера и типа муфты  Belimo R538.

Регулирующий клапан Белимо R538 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R538 мы обсуждаем индивидуально.

На Кран Белимо R538 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.





Габаритные размеры





Скачать PDF



Скачать PDF (87 Кбайт)
