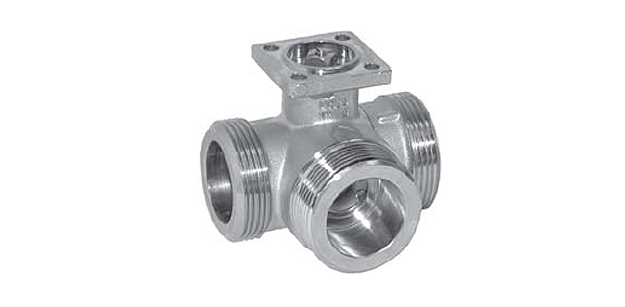

Belimo R509 – модель шарового крана, предназначенная для управления потоком рабочей среды в открытых и закрытых контурах отопительных систем, а также систем обработки воздуха в зданиях и сооружениях. Трехходовой, присоединение к трубе посредством внешней резьбы.

• Условный внутренний диаметр (DN) – 1,5 см
• 100% герметичность
• Максимальная пропускная возможность (Kvs) – 0,63 куб.м в час

Belimo R509 – модель шарового крана, предназначенная для управления потоком рабочей среды в открытых и закрытых контурах отопительных систем, а также систем обработки воздуха в зданиях и сооружениях. Трехходовой, присоединение к трубе посредством внешней резьбы.

• Условный внутренний диаметр (DN) – 1,5 см
• 100% герметичность
• Максимальная пропускная возможность (Kvs) – 0,63 куб.м в час

Технические характеристики



Рабочая среда	Вода и водно-гликолевые растворы (соотношение не более ½ гликоля)
Температурный режим рабочей среды	От +5°С до +110°С
ΔPмакс – дифференц. давление	350 кПа – стандартный режим работы 200 кПа – бесшумный режим работы
ΔPs – давление запирания	1400 кПа
Характеристика расхода рабочей среды	Канал А-АВ – равнопроцентная Канал В-АВ – линейная, макс. 70% от значения Kvs
Герметичность	100%
Соединение с трубой	Посредством внешней резьбы
Допустимый поворот	Канал А-АВ – угол 90°; интервал работы от 15 до 90° Канал В-АВ - угол 90°; интервал работы от 15 до 70°
Варианты установочных положений относительно штока	2 варианта – вертикально и горизонтально
Сервисная поддержка	Не нужна
Корпус (Штамповка)	Латунь никелиров.
Конус / шток	Сталь антикорроз.
Материал уплотнения	Шток – Каучуковое кольцо (EPDM) Шар – Кольцо из фторкаучука (Viton), тефлон (PTFE)
Диск для корректировки потока	Тефзел



Описание

Принцип управления

Для регулирования открытия/закрытия шарового крана Belimo R509 предназначается поворотный электропривод. На основании управляющего сигнала (аналогового от 0 до 10 В либо трехпозиционного) электропривод поворачивает шар (элемент регулирования) в нужном направлении: против часовой стрелки для открытия крана и по часовой стрелке для закрытия.

Характеристика расхода рабочей среды

Благодаря встроенному в кран Belimo R509 диску для корректировки потока достигается постоянный равнопроцентный расход в канале А-АВ. В В-АВ канале характеристика расхода линейная, не более 70% от Kvs.

Выбор электропривода

Для выбора подходящей модели электропривода необходимо ориентироваться на технические параметры крана Belimo R509.

Для заказа шарового крана Belimo R509 и уточнения интересующей информации звоните по телефону 8 (499) 201-22-47.

Оптовые цены и скидки на устройство обсуждаются персонально.

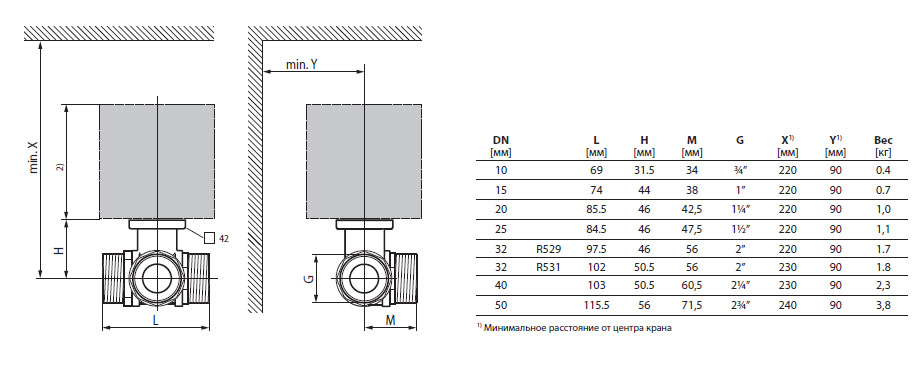

Габаритные размеры
