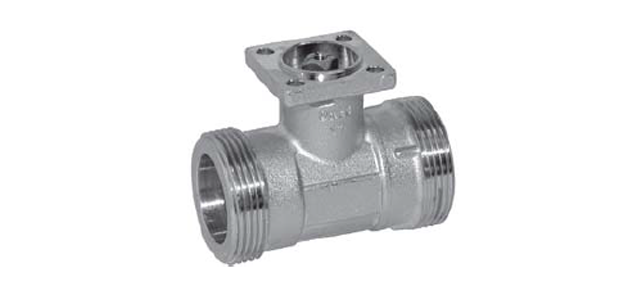

Кран шарового типа с двумя ходами для регулирования потоков воды высокой и низкой температур в отопительных системах.

• Применяется в открытых/закрытых системах воды высоких и низких температур
• Предназначен для плавного регулирования водных потоков в отопительных системах
• 100% герметичность
• Тип устройства R438
• DN 40 [мм]
• Kvs максимум 16 [м³/час]

Кран шарового типа с двумя ходами для регулирования потоков воды высокой и низкой температур в отопительных системах.

• Применяется в открытых/закрытых системах воды высоких и низких температур
• Предназначен для плавного регулирования водных потоков в отопительных системах
• 100% герметичность
• Тип устройства R438
• DN 40 [мм]
• Kvs максимум 16 [м³/час]



Технические характеристики

Кран шарового типа с двумя ходами R438 с внешней резьбой

Среда применения	Потоки воды высоких и низких температур с гликолем не более 1/2
Т эксплуатации	мин. +5 °С макс. +110°С
Δ Pmax	350 кPa (200 кPa для эксплуатации без шума)
ΔPs	1400 кPa
Ps	Смотри обзор устройтств
Хар-ка потока	Управляющий  канал А-АВ : равнопроцентность хар-ки
Допустимая утечка	А, 100% герметичность
Монтаж к трубе	Посредством внешней резьбы
Угол вращения	максимум 90° (в диапазоне от 15 до 90°)
Позиция монтажа	вертик.-горизонт.
Обслуживание	Не предусмотрено
Материал клапана	Латунный
Материал конуса и штока	Стальной, нерж.
Уплотнитель штока	Кольцо EPDM
Уплотнитель шара	Кольцо PTFE, Viton
Диск корректирующий	TEFZEL



Описание

Описание

Регулирующий клапан Belimo R438 осуществляется посредством электропривода, который передвигает шар, расположенный внутри крана в положение закрыто/открыто в соответствии с регулирующим сигналом в диапазоне от 0 до 10 В или в соответствии с трехпозиционной схемой. Вращение по часовой стрелке закрывает кран, а против - открывает.

Хар-ка потока

Кран шарового типа Belimo R438 оборудован корректирующим диском, который обеспечивает равнопроцентность характеристики потока.

Электропривод

следует выбирать привод в соответствии с видом и размером муфты  Belimo R438.

Регулирующий клапан Белимо R438 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R438 мы обсуждаем индивидуально.

На Кран Белимо R438 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

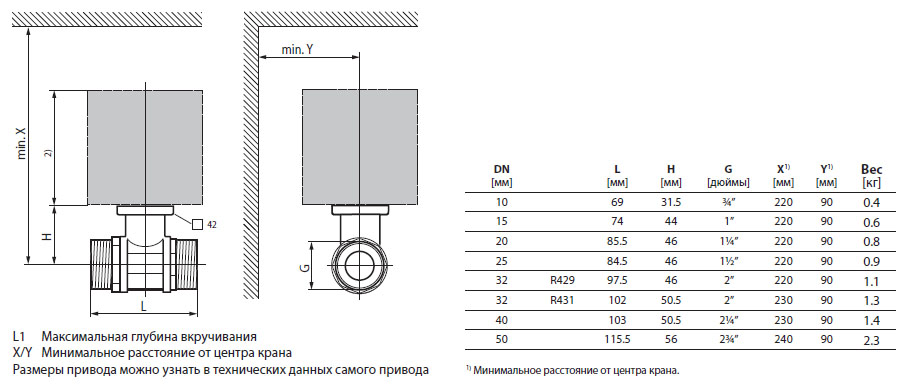

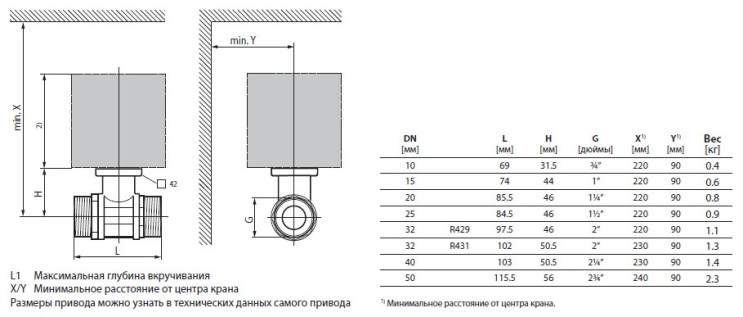

Габаритные размеры





Скачать PDF



Скачать PDF (84 Кбайт)

Сертификат BELIMO (775 Кбайт)
