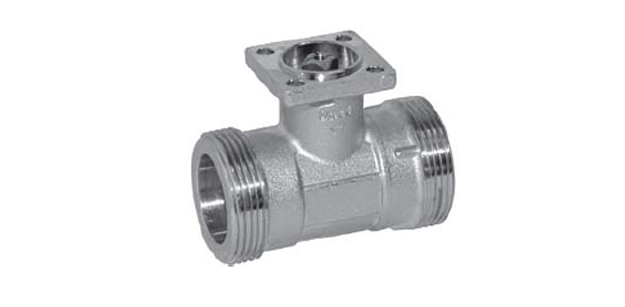

2-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен
• Тип R423
• DN 25 [мм]
• Kvs max 10 [м³/час]

2-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен
• Тип R423
• DN 25 [мм]
• Kvs max 10 [м³/час]

Технические характеристики

2-ходовый регулирующий шаровой кран R423 внешняя резьба.

Среда	Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды	+5 °С … +110°С
Дифференциальное давление	Δ Pmax 350 кПа (200 кПа для бесшумной работы)
Запирающее давление	ΔPs 1400 кПа
Номинальное давление Ps	См. Обзор типов
Характеристика потока	Регулирующий канал А-АВ : равнопроцентная характеристика
Уровень утечки	А, герметичен
Трубное присоединение	Внешняя резьба
Угол поворота	90° (рабочий диапазон 15…90°)
Положение установки	От вертикального до горизонтального (относительно штока)
Тех. обслуживание	Не требуется
Тело клапана	Штампованное, никелированная латунь
Конус клапана и шток	Нержавеющая сталь
Уплотнение штока	Кольцо EPDM
Уплотнение шара	Кольцо PTFE, Viton
Корректирующий	диск TEFZEL



Описание

Управление

Регулирующий клапан Belimo R423 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R423 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R423 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R423.

Регулирующий клапан Белимо R423 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R423 мы обсуждаем индивидуально.

На Кран Белимо R423 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

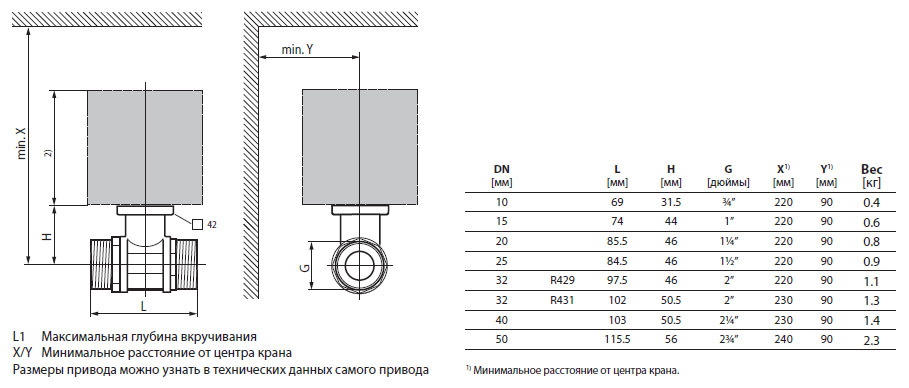

Габаритные размеры
