Регулирующий шаровой кран Belimo R422

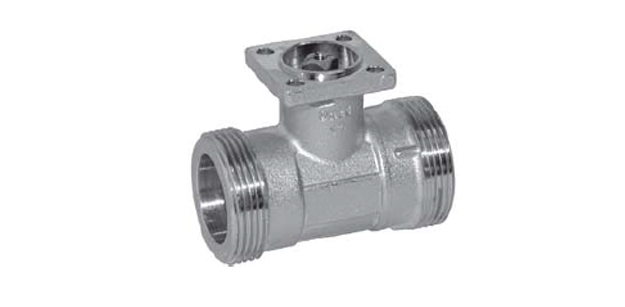

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами R422

2-ходовый регулирующий шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен
  • Тип R422
  • DN 25 [мм]
  • Kvs max 6,3 [м³/час]



2-ходовый регулирующий шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен
  • Тип R422
  • DN 25 [мм]
  • Kvs max 6,3 [м³/час]



Технические характеристики

2-ходовый регулирующий шаровой кран R422 внешняя резьба.

Среда Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды +5 °С … +110°С
Дифференциальное давление Δ Pmax 350 кПа (200 кПа для бесшумной работы)
Запирающее давление ΔPs 1400 кПа
Номинальное давление Ps См. Обзор типов
Характеристика потока Регулирующий канал А-АВ : равнопроцентная характеристика
Уровень утечки А, герметичен
Трубное присоединение Внешняя резьба
Угол поворота 90° (рабочий диапазон 15…90°)
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Тело клапана Штампованное, никелированная латунь
Конус клапана и шток Нержавеющая сталь
Уплотнение штока Кольцо EPDM
Уплотнение шара Кольцо PTFE, Viton
Корректирующий диск TEFZEL



Описание

Управление

Регулирующий клапан Belimo R422 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R422 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R422 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R422.

Регулирующий клапан Белимо R422 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R422 мы обсуждаем индивидуально.

На Кран Белимо R422 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

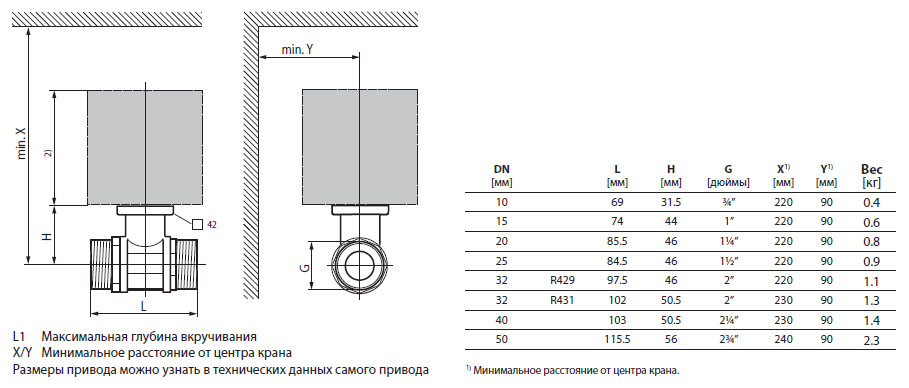

Габаритные размеры

Габаритные размеры R422





Скачать PDF



Скачать PDF (84 Кбайт)

Сертификат BELIMO (775 Кбайт)
