R3050-40-S4 регулирующий шаровой кран Belimo является аналогом крана Danfoss арт. VF3 065Z0260

Сравнительная таблица:

3-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен (регулирующий канал А—АВ)
• Тип R3050-40-S4
• DN 50 [мм]
• Kvs max 40 [м³/час]



R3050-40-S4 регулирующий шаровой кран Belimo является аналогом крана Danfoss арт. VF3 065Z0260

Сравнительная таблица:

Клапан	Тип	DN	PN	Kvs	°C	Привод	Время поворота
VF3 065Z0260	3-way	50	16	25	130	AMV 25	120 s
R3050-40-S4	3-way	50	6	40	120	SR230A	90 s

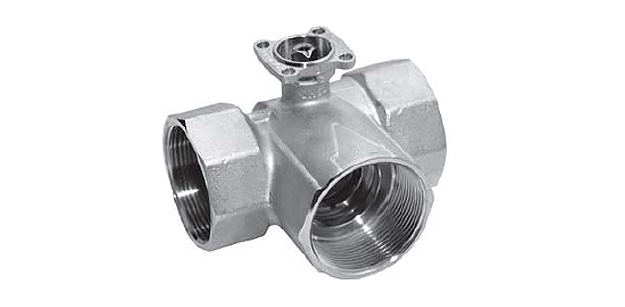

3-ходовый регулирующий шаровой кран.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• полностью герметичен (регулирующий канал А—АВ)
• Тип R3050-40-S4
• DN 50 [мм]
• Kvs max 40 [м³/час]



Технические характеристики

3-ходовый регулирующий шаровой кран R3050-40-S4 внутренняя резьба.

Среда	Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды	-10 °С … +120°С
Ограничения по температуре	Температура среды может быть ограничена в зависимости от типа привода, установленного на кран. Точную температуру среду можно определить из технического описания конкретного привода
Дифференциальное давление	ΔPmax 350 кПа (200 кПа для бесшумной работы)
Запирающее давление	ΔPs 1400 кПа
Характеристика потока	Регулирующий канал А-АВ : равнопроцентная характеристика
Уровень утечки	Регулирующий канал А-АВ : А, герметичен
Класс утечки	Байпас В-АВ Класс утечки I 1…2% от Кvs, в зависимости от DN
Трубное присоединение	Внутренняя резьба
Угол поворота	90° (рабочий диапазон 15…90° ) А-АВ 90° (байпас В-АВ 15…70° )
Положение установки	От вертикального до горизонтального (относительно штока)
Тех. обслуживание	Не требуется
Тело клапана	Штампованное, никелированная латунь
Конус клапана и шток	Нержавеющая сталь
Уплотнение штока	Кольцо / EPDM
Уплотнение шара	PTFE / Кольцо EPDM (DN 20 Viton)
Корректирующий диск	Проход А-АВ: DN15…50 TEFZEL (R3040-25-S4, R3050-40-S4, R3050-58-S4 : нержавеющая сталь)



Описание

Управление

Регулирующий клапан Belimo R3050-40-S4 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R3050-40-S4 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R3050-40-S4 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R3050-40-S4.

Регулирующий клапан Белимо R3050-40-S4 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R3050-40-S4 мы обсуждаем индивидуально.

На Кран Белимо R3050-40-S4 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

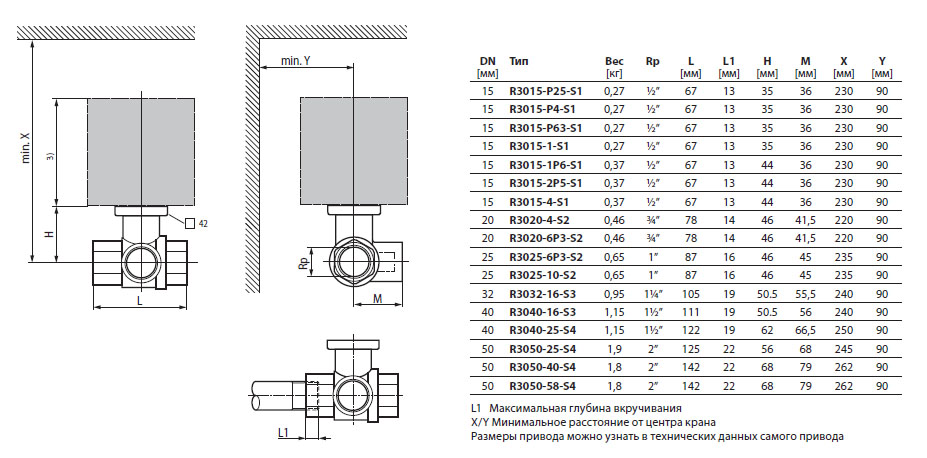

Габаритные размеры





Скачать PDF



Скачать PDF (91 Кбайт)
