R3040-25-S4 регулирующий шаровой кран Belimo является аналогом крана Danfoss арт. VF3 065Z0259

Сравнительная таблица:

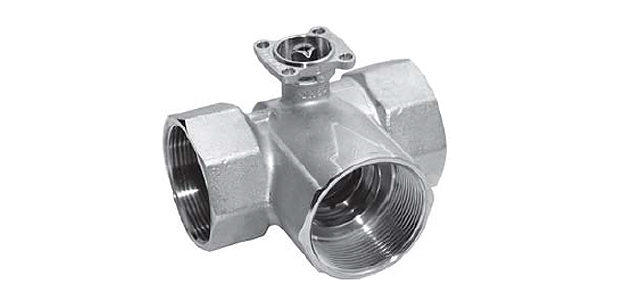

Кран шарового типа Belimo R3040-25-S4, регулирующий поток, предназначен как для открытых, так и для закрытых контуров рабочей среды. Сфера применения – отопление и системы подготовки воздуха.

• Трехходовой кран с резьбой внутри
• Внутренний диаметр (DN) – 4 см
• 100% герметичность
• Max Kvs¹ – 25 куб.м/ч



R3040-25-S4 регулирующий шаровой кран Belimo является аналогом крана Danfoss арт. VF3 065Z0259

Сравнительная таблица:

Клапан	Тип	DN	PN	Kvs	°C	Привод	Время поворота
VF3 065Z0259	3-way	40	16	25	130	AMV 25	150 s
R3040-25-S4	3-way	40	16	25	120	SR230A	90 s



Кран шарового типа Belimo R3040-25-S4, регулирующий поток, предназначен как для открытых, так и для закрытых контуров рабочей среды. Сфера применения – отопление и системы подготовки воздуха.

• Трехходовой кран с резьбой внутри
• Внутренний диаметр (DN) – 4 см
• 100% герметичность
• Max Kvs¹ – 25 куб.м/ч

Технические характеристики



Рабочая среда	Вода и водно-гликолевые растворы, максимальное соотношение 50 х 50
Температурный режим среды	От -10°С до +120°С*
*Примечания	Точные температуры зависят от конкретной модели электропривода, установленного на кран. Подробнее см. в техническом описании устройства
ΔPmax2, кПа	350 – обычная работа 200 – бесшумная работа
ΔPs3, кПа	1400
Расходная кривая в А-АВ канал	Равнопроцентная
Герметичность крана	Канал А-АВ: полностью герметичен Канал В-АВ: не более 2% от Max Kvs
Способ присоединения к трубе	Посредством резьбы внутри
Максимальный угол вращения	Канал А-АВ: ≤ 90° / интервал работы 15 - 90° Канал В-АВ: ≤ 90° / интервал работы 15 - 70°
Установочные позиции	2 варианта по отношению ко штоку – горизонтально либо вертикально
Технич. поддержка	Не предусмотрена
Корпус (штамповка)	Латунь, покрытие никелем
Конус / шток	Сталь антикорроз.
Уплотнительный элемент	Шток: О-образное кольцо из ЭПДМ Шар: О-образное кольцо из ЭПДМ, ПТФЭ
Диск для корректировки потока	Сталь антикорроз.

Описание

Управляющий принцип

Управление краном Belimo R3040-25-S4 осуществляет электропривод поворотного типа. Команды от контроллера поступают либо посредством аналогового сигнала в стандартном интервале от 0 до 10 В, либо по трехпозиционной схеме. Привод перемещает шар крана, регулирующий элемент, в позицию, заданную сигналом, открывая или закрывая кран. Если шар повернут влево, то кран открывается, шар повернут в противоположную сторону – шар закрывается.

Для корректного выбора электропривода нужно ориентироваться на технические параметры крана Belimo R3040-25-S4 (тип/размер муфты).

Расходная кривая

За счет встроенного в кран Belimo R3040-25-S4 корректирующего диска на постоянной основе поддерживается равнопроцентный расход рабочей среды.

Чтобы уточнить цену и заказать шаровой кран Belimo R3040-25-S4 Вы можете звонить по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются после индивидуального обсуждения.

Гарантия на шаровой кран Belimo R3040-25-S4 – 5 лет. Паспорт и сертификат соответствия прилагаются к изделию.

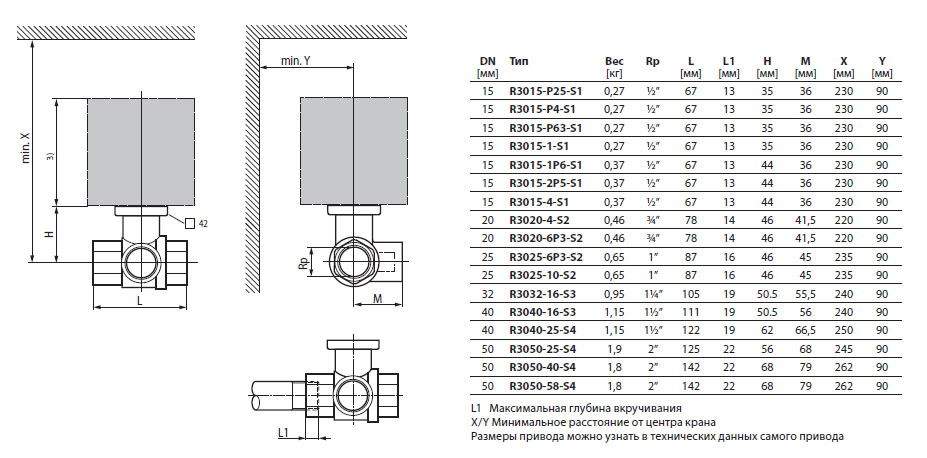

Габаритные размеры
