Регулирующий шаровой кран Belimo R3032-16-S3

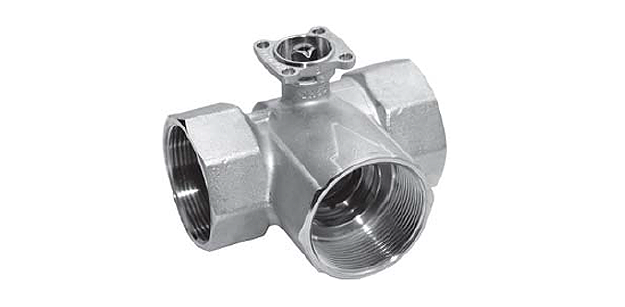

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами R3032-16-S3



R3032-16-S3 регулирующий шаровой кран Belimo является аналогом крана Danfoss арт. VF3 065Z0258

Сравнительная таблица:

Клапан Тип DN PN Kvs °C Привод Время поворота

   VF3 065Z0258 3-way 32 16 16 130 AMV 25 150 s

   R3032-16-S3 3-way 32 16 16 120 NR230A 90 s




Модель крана шарового типа Belimo R3032-16-S3 применяется в сфере отопления, а также подготовки воздуха в помещениях и зданиях. Для закрытых и открытых контуров. 3-ходовой.

  • Внутренний диаметр – 3,2 см
  • Максим. пропускная возможность (Max Kvs) – 16 куб.м/ч
  • Полная герметичность
  • Pзапир = 1400 кПа



R3032-16-S3 регулирующий шаровой кран Belimo является аналогом крана Danfoss арт. VF3 065Z0258

Сравнительная таблица:

Клапан Тип DN PN Kvs °C Привод Время поворота

   VF3 065Z0258 3-way 32 16 16 130 AMV 25 150 s

   R3032-16-S3 3-way 32 16 16 120 NR230A 90 s




Модель крана шарового типа Belimo R3032-16-S3 применяется в сфере отопления, а также подготовки воздуха в помещениях и зданиях. Для закрытых и открытых контуров. 3-ходовой.

  • Внутренний диаметр – 3,2 см
  • Максим. пропускная возможность (Max Kvs) – 16 куб.м/ч
  • Полная герметичность
  • Pзапир = 1400 кПа

Технические характеристики



Теплоноситель Вода (низких и высоких температур); водно-гликолевые смеси (макс. 50% гликоля в растворе)
Диапазон рабочих температур* От -10°С до +120°С
*Ограничения Реально допустимые температурные значения могут быть ограничены, зависит от модели привода. Температуру среды см. в тех. Параметрах конкретного привода.
Max P (диффер-ое)

350 кPa – обычная работа

200 кРа – работа без шума
P (запир-ее) 1400 кPa
Расходная характ-ка Равнопроцентная - А-АВ (канал регулирующий)
Герметичность крана Полностью герметичен в А-АВ канале
Max 1-2% от Kvs в байпасной линии
Тип присоединения к трубе С помощью внутренней резьбы
Поворот максим. А-АВ: угол 90°; диапазон работы от 15 до 90°
В-АВ: угол 90°; диапазон работы от 15 до 70°
Установка Возможна вертикальная либо горизонтальная (по отношению ко штоку)
Тех. поддержка Нет
Материалы деталей крана:
Тело (штамповка) Латунь никелир.
Шток/конус Сталь нержав.
Уплотняющий элемент (шток) Кольцо из ЭПДМ
Уплотняющий элемент (шар) Кольцо из ЭПДМ/ПТФЭ
Диск корректировки Тефзел



Описание

Работа и управление

Для управления шаровым краном Belimo R3032-16-S3 используются электроприводы поворотного типа. Привод, поворачивая управляющий элемент (шар), открывает либо закрывает кран. При повороте против часовой стрелки кран приходит в открытую позицию, при повороте по часовой стрелке – в закрытую. Команды от контроллера на привод посылаются через управляющие сигналы двух типов: аналоговые стандартные (0 … 10 В) или импульсные трехпозиционные.

Исходя из характеристик муфты крана Belimo R3032-16-S3 выбирается модель поворотного электрического привода.

Расходная характеристика крана

Для обеспечения равнопроцентной расходной характеристики в конструкцию крана Belimo R3032-16-S3 встроен корректирующий диск.

Для заказа крана шарового типа Belimo R3032-16-S3 и уточнения стоимости изделия звоните по телефону 8 (499) 201-25-47.

Возможны специальные условия на оптовые партии изделия, а также предоставление скидок. Обсуждается индивидуально.

Гарантия на шаровой кран Belimo R3032-16-S3 – 5 лет с момента приобретения устройства. Прилагаются технический паспорт и сертификат соответствия стандартам качества.

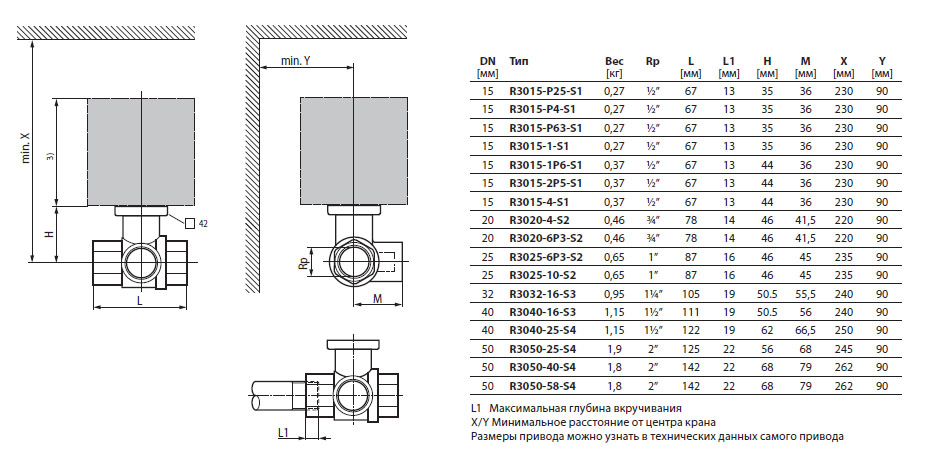

Габаритные размеры

Габаритные размеры R3032-16-S3





Скачать PDF



Скачать PDF (91 Кбайт)
