Регулирующий шаровой кран Belimo R3025-6P3-S2

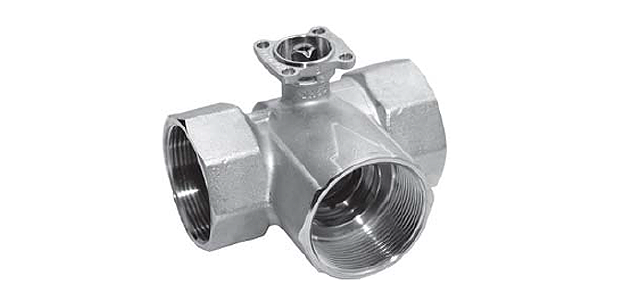

2-ход/3ход регулирующие шаровые краны со стандартными электроприводами  R3025-6P3-S2

Кран шарового типа Belimo R3025-6P3-S2 предназначен для регулирования расхода рабочей среды (теплоносителя) в открытых и закрытых контурах систем отопления, а также систем обработки воздуха в помещениях и зданиях.

  • Трехходовой кран
  • Соединение с трубой за счет резьбы внутри крана
  • Диаметр – 2,5 см
  • 100% герметичность в А-АВ канале
  • Пропускная способность (Kvs) – 6,3 куб.м/ч

Кран шарового типа Belimo R3025-6P3-S2 предназначен для регулирования расхода рабочей среды (теплоносителя) в открытых и закрытых контурах систем отопления, а также систем обработки воздуха в помещениях и зданиях.

  • Трехходовой кран
  • Соединение с трубой за счет резьбы внутри крана
  • Диаметр – 2,5 см
  • 100% герметичность в А-АВ канале
  • Пропускная способность (Kvs) – 6,3 куб.м/ч

Технические характеристики



Рабочая среда (теплоноситель) Вода, растворы гликоля с процентным соотношением максим. 50 на 50
Температурный режим среды От -10°С до +120°С
Ограничения  Важно учитывать, что точный диапазон температур зависит от модели электропривода. Подробную информацию см. в техническом описании привода
ΔPmax (давление дифферен-е), кПа 350 – обычный режим работы
200 – бесшумный режим работы
ΔPs (давление запир-е), кПа 1400
Расходная харак-ка крана в А-АВ канале Равнопроцентная
Герметичность крана 100% герметичен – канал А-АВ (регулирующий)
до 2% от значения Kvs – канал В-АВ (байпас)
Соединение с трубой За счет резьбы внутри крана
Угол поворота максимальный 90°

Интервал работы 15 - 90° - канал А-АВ

Интервал работы 15 - 70° - канал В-АВ
Варианты установки по отношению ко штоку Горизонтально/вертикально
Сервис Нет
Корпус (штампов-й) Латунь, покрытая никелем
Конус и шток Сталь-нержавейка
Материал уплотнения Каучуковое кольцо (ЭПДМ) – шток
Каучуковое кольцо (ЭПДМ); ПТФЭ – шар (элемент регулирования)
Диск корректировки потока Тефзел



Описание

Принцип функционирования и управления

Для регулирования открытия крана Belimo R3025-6P3-S2 применяются электроприводы поворотного типа. На основании управляющего сигнала от контроллера (аналогового в интервале 0 – 10 В либо трехпозиционного импульсного) привод вращает шар внутри крана в требуемую позицию. Для открытия крана шар поворачивается в направлении против часовой стрелки, а для закрытия – в противоположную сторону.

Для корректного выбора подходящей модели электропривода нужно ориентироваться на такие параметры крана Belimo R3025-6P3-S2 как тип и размер его муфты.

Расходная характеристика

В конструкции крана Belimo R3025-6P3-S2 предусмотрен специальный диск для корректировки расхода потока рабочей среды. Благодаря этому на постоянной основе сохраняется равнопроцентная расходная характеристика.

Вы можете уточнить стоимость изделия и заказать шаровой кран Belimo R3025-6P3-S2 по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается в индивидуальном порядке.

Гарантийный срок на шаровой кран Belimo R3025-6P3-S2 – 5 лет. К изделию прилагаются технический паспорт и сертификат соответствия.

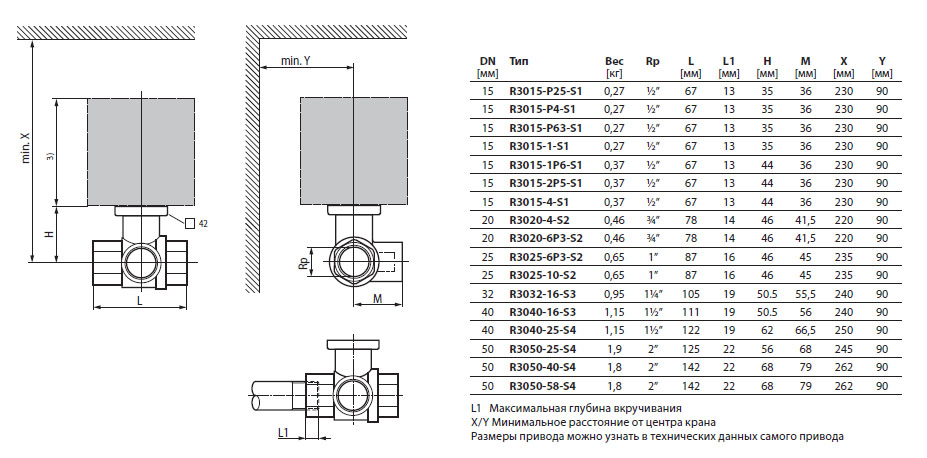

Габаритные размеры

Габаритные размеры R3025-6P3-S2
