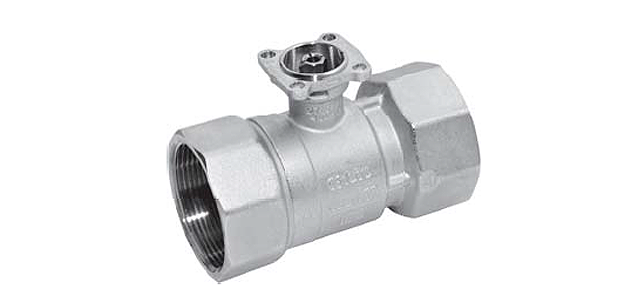

Двух-ходовой регулирующий шаровой клапан.

• закрытые и открытые системы горячего и холодного водоснабжения
• для плавной регулировки воды в системах подготовления отопления и воздуха
• абсолютно герметичен
• Тип R2025–16-S2
• DN 25 [mm]
• Kvs max 16 [m³/h]

Двух-ходовой регулирующий шаровой клапан.

• закрытые и открытые системы горячего и холодного водоснабжения
• для плавной регулировки воды в системах подготовления отопления и воздуха
• абсолютно герметичен
• Тип R2025–16-S2
• DN 25 [mm]
• Kvs max 16 [m³/h]



Технические характеристики

Двух-ходовой регулирующий шаровой клапан R2025–16-S2 с внутренней резьбой.

Рабочая среда	Хол. и гор. вода (максимальное содержание гликоля 50%)
Темп. среды	от –10°С до +120°С
Темп. ограничения	Ограничение температурной среды может быть установлено на основании типа привода, предустановленного на клапан. Определить точную температурную среду можно из технических характеристик определенного привода
Дифф. давление	ΔPmax 350 kPa (200 kPa - бесшумная работа)
Величина запирающего давления	ΔPs 1400 kPa
Характеристики потока	Канал регулирования А-АВ : характеристика равнопроцентная
Характеристика уровня утечки	А, герметичен
Тип трубного соединения	Внутренняя резьба
Величина угла поворота	90° (рабочий диапазон от 15 до 90°)
Положение монтажа	От горизонтального до вертикального (относительно штока)
Техническое обслуживание	Необходимость отсутствует
Тело крана	Никелированная латунь, штампованное,
Конус крана и шток	Нерж сталь
Тип уплотнения штока	EPDM / Кольцо
Тип уплотнения шара	EPDM (DN20 Viton) - кольцо, PTFE
Тип корректирующего диска	TEFZEL DN15…50 R2040-25-S3, R2050-40-S4 из нержв. стали



Описание

Система управления

Регулирующий клапан Belimo R2025–16-S2 контролируется с помощью поворотного привода. Управляются поворотные электроприводы сигналом от 0 до 10 В= или по трех-позиционной схеме и осуществляют поворот шара внутри клапана – регулирующий механизм – в положение для открытия согласно сигналу управления. Клапан Belimo R2025–16-S2 открывается против часовой стрелки, а закрывается в направлении по часовой стрелке.

Информация о характеристики потока

Достижение равно-процентной характеристики потока шарового крана Belimo R2025–16-S2 происходит благодаря встроенному корректирующему диску.

Подбор электропривода

Подбирать электропривод следует на основании типа и размера муфты Belimo R2025–16-S2.

Заказать регулирующий кран Белимо R2025–16-S2, а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47.

Оптовые цены и скидки на регулирующий шаровой клапан Белимо R2025–16-S2 обсуждаются индивидуально.

Для крана Белимо R2025–16-S2 действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

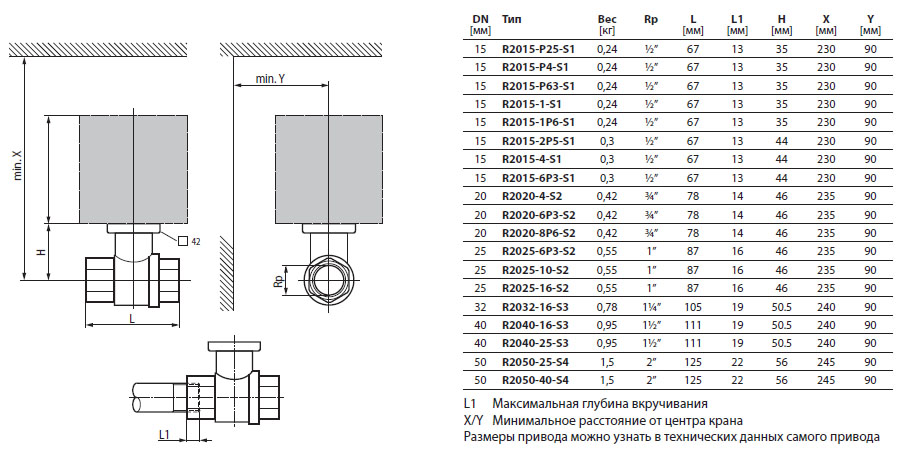

Габаритные размеры
