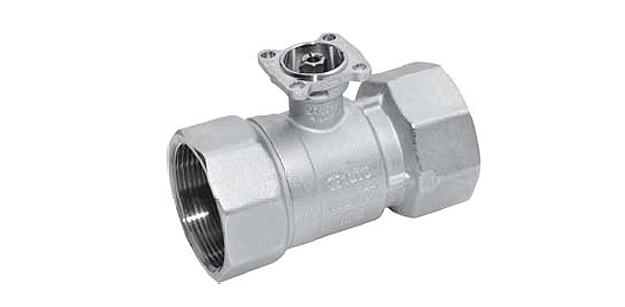

Шаровой кран Belimo R2025–10-S2 применяется в закрытых либо открытых контурах отопительных систем, а также в сфере обработки воздуха в помещениях. Необходим для регулирования расхода рабочей среды (теплоносителя). Двухходовой, резьба внутри.

• Внутренний диаметр – 2,5 см
• 100% герметичность
• Пропускная возможность (Kvs) – max 10 куб.м/час

Шаровой кран Belimo R2025–10-S2 применяется в закрытых либо открытых контурах отопительных систем, а также в сфере обработки воздуха в помещениях. Необходим для регулирования расхода рабочей среды (теплоносителя). Двухходовой, резьба внутри.

• Внутренний диаметр – 2,5 см
• 100% герметичность
• Пропускная возможность (Kvs) – max 10 куб.м/час

Технические характеристики



Теплоноситель	Вода (холод./горяч.), в том числе содержащая гликоль максимально ½ раствора
Температурный режим рабочей среды*	От –10°С до+120°С
*Особые указания	В зависимости от модели установленного на кран привода диапазон температур может корректироваться. Подробнее см. в техническом паспорт привода
ΔPmax – дифферен. давление, кПа	350 – нормальный режим работы 200 – работа в режиме без шума
ΔPs – запир. давление, кПа	1400
Характер расхода теплоносителя	Равнопроцентный
Герметичность крана	100% герметичный (класс А)
Тип присоединения к трубе	С помощью резьбы внутри крана
Угол вращения	Угол ≤ 90° (интервал для работы от 15° до 90°)
Установочное положение	2 варианта по отношению ко штоку: вертикально / горизонтально
Поддержка тех. службы	Не предусмотрена
Корпус крана (штамповка)	Латунь, покрытие никелем
Конус / шток	Сталь коррозионностойкая
Элемент уплотнения	Шток: EPDM (О-ring) Шар: EPDM (О-ring), PTFE
Диск корректировки потока	TEFZEL



Описание

Принцип управления

Управление краном Belimo R2025–10-S2 осуществляет электрический привод поворотного типа. Команды от контроллера на привод поступают посредством управляющих сигналов 2-х типов: аналогового стандартного в интервале от 0 до 10 В либо трехпозиционного. В соответствии с поданным сигналом привод перемещает шар крана (регулирующий элемент) в необходимую позицию. Кран открыт при повороте шара влево, закрыт – при повороте вправо.

При выборе модели электропривода необходимо ориентироваться на технические характеристики крана Belimo R2025–10-S2.

Расходная характеристика крана

Благодаря корректирующему диску в конструкции крана Belimo R2025–10-S2 постоянно поддерживается равнопроцентный расход потока рабочей среды в канале А-АВ.

Узнать цену и заказать шаровой кран Belimo R2025–10-S2 Вы можете, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются после индивидуального обсуждения.

Гарантия на шаровой кран Belimo R2025–10-S2 – 5 лет со дня покупки. К изделию прилагаются технический паспорт и сертификат соответствия.

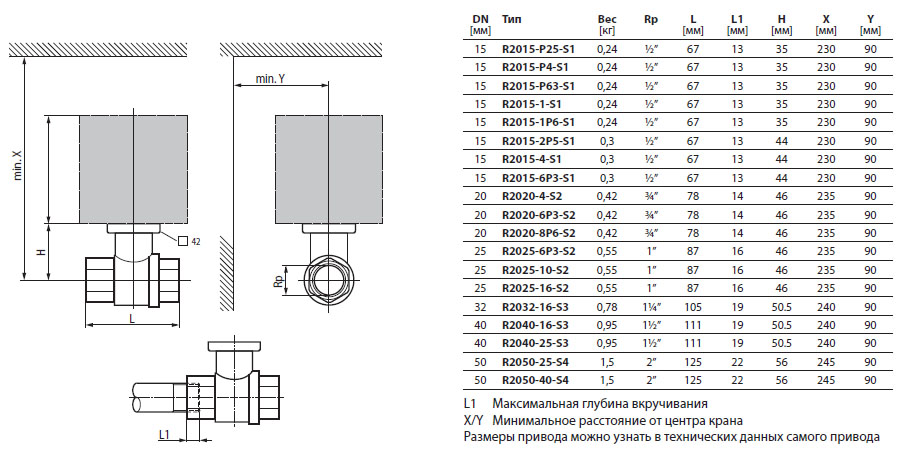

Габаритные размеры
