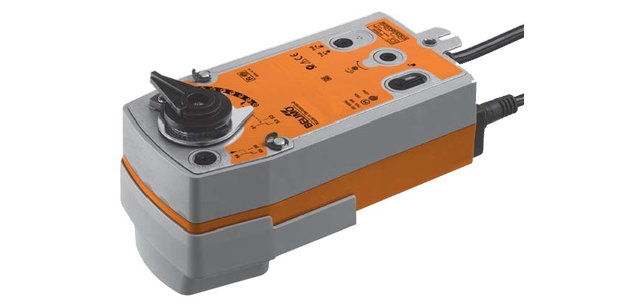

Привод BELIMO SRF24A-S2

Привод BELIMO SRF24A-S2

 Привод c возвратной пружиной для установки на шаровой кран, IP 54. Поворотные электроприводы для 2- и 3-ходовых шаровых кранов с функцией аварийного управления.

  • Крутящий момент 20 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление откр./закр.
  • 2 встроенных вспомогательных переключателя для SRF24A-S2(-O)
  • SRF24A(-S2): нормально закрыт НЗ
  • SRF24A(-S2)-O: нормально открыт НО



 Привод c возвратной пружиной для установки на шаровой кран, IP 54. Поворотные электроприводы для 2- и 3-ходовых шаровых кранов с функцией аварийного управления.

  • Крутящий момент 20 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление откр./закр.
  • 2 встроенных вспомогательных переключателя для SRF24A-S2(-O)
  • SRF24A(-S2): нормально закрыт НЗ
  • SRF24A(-S2)-O: нормально открыт НО



Технические характеристики

Номинальное напряжение 24 В ~ 50/60 Гц / 24 B=
Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность 7,5 ВА
Потребляемая мощность:
во время вращения
в состоянии покоя

5 Вт при номинальном крутящем моменте
2,5 Вт
Соединение
Двигатель
Вспом. перекл. SRF24A-S2(-O)

Кабель: 1 м , 2×0,75 мм2
Кабель: 1 м , 6×0,75 мм2
Вспомогательные переключатели для SRF24A-S2(-O) 2×ОСДП , 1 мА…3(0.5) А, 250 В~ (1 фикс. 10%, 1 настраиваемый 11…100% )
Параллельное подключение Есть (с учетом мощностей)
Крутящий момент (номинальный)
— двигатель
— пружина

Мин. 20 Нм при номинальном напряжении
Мин. 20 Нм
Направление вращения — Пружина
SRF24A, SRF24A-S2
SRF24A-О, SRF24A-S2-О

НЗ — Обесточен: шаровой кран закрыт (А-АВ=0%)
НО — Обесточен: шаровой кран открыт (А-АВ=100%)
Ручное управление С помощью ручного ключа с блокировкой
Угол поворота Макс. 90 °
Время поворота — Двигатель
— Пружина

≤75 с / 90 °
≤20 с при –20…50°С / макс. 60 с при –30°С
Уровень шума — Двигатель
— Пружина
≤ 45 дБ
≤ 62 дБ
Индикация положения Механическая
Класс защиты III для низких напряжений
Степень защиты корпуса IP54
Температура окружающей среды –30…+50 °С
Температура теплоносителя +5…+120 °С (в шаровом кране )
Температура хранения –40…+80 °С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 2,2 кг SRF24A-S2(-O); ≈ 2 кг SRF24A(-O)



Описание

Управление
Электропривод перемещает шар крана в заданное положение, одновременно взводя встроенную пружину. При прекращении подачи питания энергия, запасенная в пружине, возвращает кран в исходное положение.
Простая установка при помощи одного винта.Положение установки по отношению к крану может выбираться с шагом 90°.

Ручное управление осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания.
Настройка угла поворота осуществляется с помощью механических упоров.

Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации.
Электроприводы SRF…S2 оснащены одним фиксированным 10% вспомогательным переключателем и одним настраиваемым 11…100% переключателем.

Купить привод БЕЛИМО SRF24A-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SRF24A-S2 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO SRF24A-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

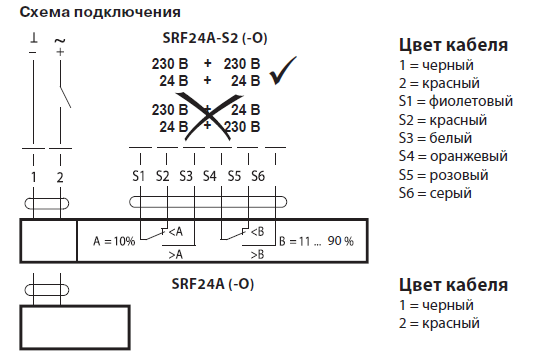

Электрическое подключение

 Электрическое подключение SRF24A-S2

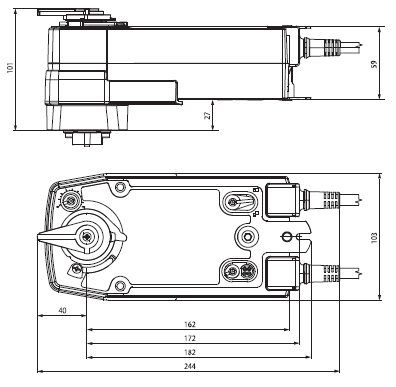

Габаритные размеры

Габаритные размеры SRF24A-S2





Скачать PDF



Скачать PDF (397 Кбайт)

Сертификат BELIMO (775 Кбайт)
