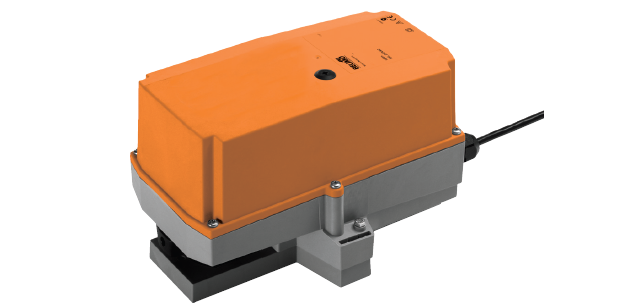

Привод для установки на шаровой кран, IP66/67.

• Крутящий момент 18 Нм
• Номинальное напряжение 24 В ~/=
• Управление: плавная регулировка 0…10 В =
• Обратная связь: 2…10 В=

Оптимальная защита против:

• Коррозии и влияния химических элементов
• Ультрафиолетовой радиации
• Пыли и конденсата

Привод для установки на шаровой кран, IP66/67.

• Крутящий момент 18 Нм
• Номинальное напряжение 24 В ~/=
• Управление: плавная регулировка 0…10 В =
• Обратная связь: 2…10 В=

Оптимальная защита против:

• Коррозии и влияния химических элементов
• Ультрафиолетовой радиации
• Пыли и конденсата



Технические характеристики

Поворотный электропривод БЕЛИМО SR24P-SR для шаровых кранов.

Электрические параметры
Номинальное напряжение	24 В В ~ 50/60 Гц ; 24 В=
Диапазон номинального напряжения	19,2...28,8 В ~ / В=
Расчетная мощность	4 ВА
Потребляема ямощность: - во время вращения - в состоянии покоя	2 Вт 0.4 Вт
Соединение: Кабель:	1 м , 4 х 0.75 мм ²
Параллельное подключение	Возможно, с учетом мощностей
Функциональные данные
Крутящий момент (номинальный)	Мин . 18 Нм при номинальном напряжении
Управление: - управляющий сигнал Y - рабочий диапазон	0...10 В =
Типовое входное сопротивление 1	00 кОм 2...10 В =
Обратная связь (измеряемое напряжение )	2... 10 В = , макс. 1 мА
Равность хода	± 5%
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	90 с / 90 º
Уровень шума	Макс . 45 дБ (без крана)
Индикация положения	Механический указатель, съемный
Безопасность
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP66 + IP67
Температура окружающей среды	-30...+50º С
Температура хранения	-40...+50º С
Влажность окружающей среды	100% отн.,
Техническое обслуживание	Не требуется
Размеры/вес
Размеры	См. на след. странице
Вес	≈ 1.55 кг



Описание

Область применения

Электропривод SR24P-SR частично пригоден для использования в тяжелых условиях. В таких областях как:

• сушка древесины
• животноводство
• пищевое производство
• сельхозпроизводство
• плавательные бассейны / ванные комнаты
• установка на крыше
• установка вне помещений
• переменчивые климатические условия

Простая установка

Поворотный электропривод BELIMO SR24P-SR простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO SR24P-SR возможно ручное управление при помощи

кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО SR24P-SR настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo SR24P-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО SR24P-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SR24P-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SR24P-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

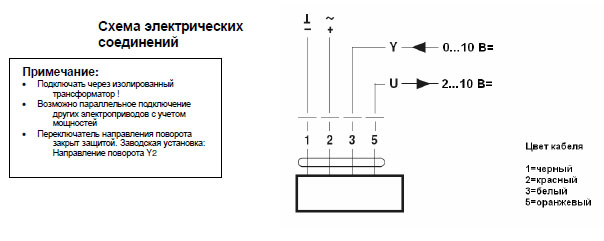

Электрическое подключение

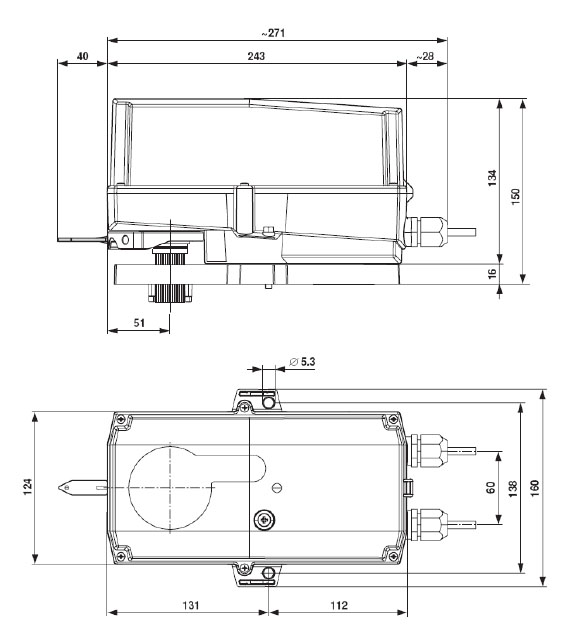

Габаритные размеры
