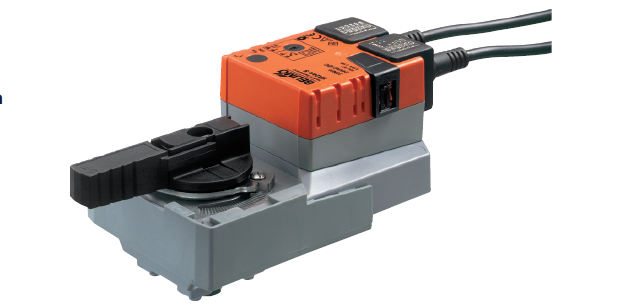

Привод для установки на шаровой кран, IP54.

• Поворотные электроприводы для 2- и 3-ходовых кранов
• Крутящий момент 20 Нм
• Номинальное напряжение 24 В~/=
• Управление: откр./закр.,трехпозиционное управление.

Привод для установки на шаровой кран, IP54.

• Поворотные электроприводы для 2- и 3-ходовых кранов
• Крутящий момент 20 Нм
• Номинальное напряжение 24 В~/=
• Управление: откр./закр.,трехпозиционное управление.

Технические характеристики

Поворотный электропривод БЕЛИМО SR24A для шаровых кранов.

Номинальное напряжение	24 В ~ 50/60 Гц 24 В=
Диапазон номинального напряжения	19,2…28,8 В ~/=
Расчетная мощность	4 ВА
Вспомогательный переключатель	1 однополюсный, 1 мА… 3(0,5)А, 250 В~ настраивается 0…100 %) (для SR24A-S)
Потребляемая мощность: - во время вращения - в состоянии покоя	2.0 Вт 0.2 Вт
Соединение: - питание - вспомогательный переключатель	Кабель: 1 м, 3 х 0,75 мм2 1 м, 3 х 0,75 мм2 (для SR24A-S)
Параллельное соединение	Возможно с учетом мощностей
Крутящий момент (номинальный)	Мин. 20 Нм при номинальном напряжении
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	90 с / 95°
Уровень шума	Макс. 45 дБ (без клапана)
Индикация положения	Механический указатель, съемный
Класс защиты	III для низких напряжений
Электромагнитная совместимость	Соответствует 89/336/ЕЕС
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей среды	0…+50° С
Температура переносимой среды	+5…+120° С (шаровой кран) –10° С с подогревом штока по запросу
Температура хранения	–40…+80° С
Влажность окружающей среды	95% отн., не конденсир.(по EN 60730-1)
Техническое обслуживание	Не требуется
Вес	≈ 1000 г



Описание

Управление

По 2-проводной или 1-проводной схеме.

Простая установка

Поворотный электропривод BELIMO SR24A простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO SR24A возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО SR24A настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo SR24A поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации

Электроприводы SR24A оснащены одним настраиваемым 0…100% переключателем.

Купить привод БЕЛИМО SR24A а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SR24A мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SR24A распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

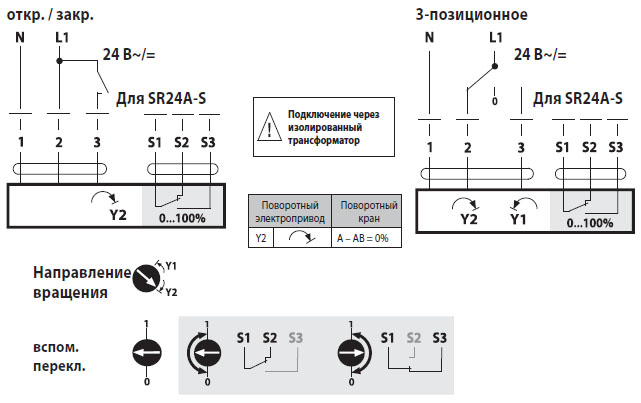

Электрическое подключение

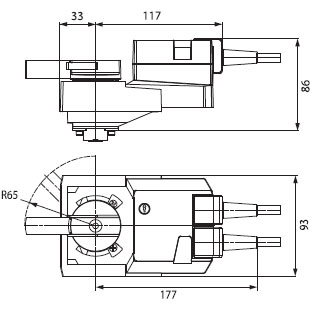

Габаритные размеры
