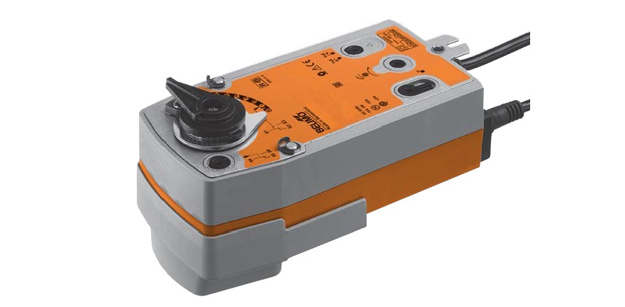

Привод BELIMO NRF24A-SR-O

Привод BELIMO NRF24A-SR-O

Привод c возвратной пружиной для установки на шаровой кран, IP 54. Поворотные электроприводы для 2- и 3-ходовых шаровых кранов с функцией аварийного управления.

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление плавное 0…10 В =
  • Обратная связь 2…10 В =
  • 2 встроенных вспомогательных переключателя для NRF24A-SR-S2 (-O)
  • NRF24A-SR (-S2): нормально закрыт НЗ
  • NRF24A-SR (-S2)-O: нормально открыт НО



Привод c возвратной пружиной для установки на шаровой кран, IP 54. Поворотные электроприводы для 2- и 3-ходовых шаровых кранов с функцией аварийного управления.

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление плавное 0…10 В =
  • Обратная связь 2…10 В =
  • 2 встроенных вспомогательных переключателя для NRF24A-SR-S2 (-O)
  • NRF24A-SR (-S2): нормально закрыт НЗ
  • NRF24A-SR (-S2)-O: нормально открыт НО



Технические характеристики

Номинальное напряжение 24 В ~50/60 Гц / 24 B=
Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность 6 ВА
Потребляемая мощность:
во время вращения
в состоянии покоя

3,5 Вт при номинальном крутящем моменте
2,5 Вт
Соединение
Двигатель
Вспом. перекл.NRF24A-SR- S2(-O)
Кабель: 1 м , 4×0,75 мм2
Кабель: 1 м , 6×0,75 мм2
Вспомогательные переключатели для NRF24A-SR- S2(-O) 2×ОСДП, 1 мА…3(0,5) А, 250 В~(1 фикс. 10%, 1 настраиваемый 10…90%)
Параллельное подключение Есть (с учетом мощностей)
Крутящий момент (номинальный)
— двигатель
— пружина
Мин. 10 Нм при номинальном напряжении
Мин. 10 Нм
Управление Управляющий сигнал
Рабочий диапазон 0…10 В= при входном сопротивлении 100 кОм
2 …10 В=
Обратная связь 2 …10 В=
Ровность хода ±5%
Направление вращения – Двигатель:
Пружина:
NRF24A-SR, NRF24A-SR-S2
NRF24A-SR- О, NRF24A-SR- S2-О
Реверсивный переключатель /
НЗ — Обесточен: шаровой кран закрыт (А-АВ=0%)
НО — Обесточен: шаровой кран открыт (А-АВ=100%)
Ручное управление С помощью ручного ключа с блокировкой
Угол поворота Макс. 90°
Время поворота — Двигатель
— Пружина
≤90 с / 90 ° ≤20 с при -20…50 °С / макс. 60 с при -30 °С
Уровень шума — Двигатель
— Пружина
≤ 45 дБ
≤ 62 дБ
Индикация положения Механическая
Класс защиты III для низких напряжений
Степень защиты корпуса IP54
Температура окружающей среды –30…+50 °С
Температура теплоносителя +5…+120 °С (в шаровом кране)
Температура хранения –40…+80 °С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 2,2 кг NRF24A-SR- S2(-O); ≈ 2 кг NRF24A-SR( -O)



Описание

Управление
Электропривод, управляемый стандартным сигналом 0…10 В=, перемещает шар крана в заданное положение, одновременно взводя встроенную пружину. При прекращении подачи питания энергия, запасенная в пружине, возвращает кран в исходное положение.

Простая установка при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°. Ручное управление осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания.

Настройка угла поворота осуществляется с помощью механических упоров.

Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации.
Электроприводы NRF… S2 оснащены одним фиксированным 10% вспомогательным переключателем и одним настраиваемым 10…90% переключателем.

Купить привод БЕЛИМО NRF24A-SR-O а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО NRF24A-SR-O мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO NRF24A-SR-O распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

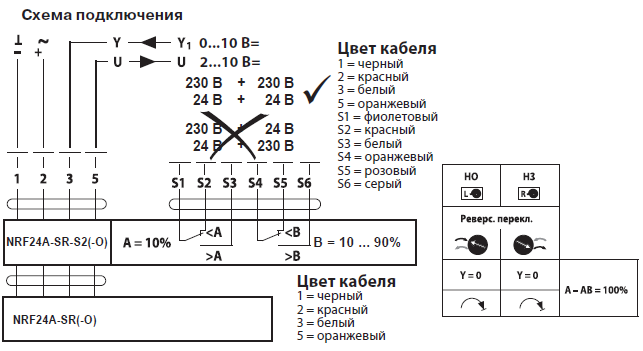

Электрическое подключение

 Электрическое подключение NRF24A-SR-O



Габаритные размеры

Габаритные размеры NRF24A-SR-O
