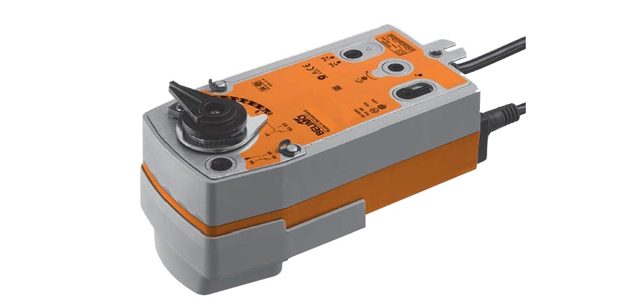

Привод предназначен для монтажа на кран шарового типа и позволяет управлять потоками воды, перемещая шар, расположенный внутри крана в соответствии с настроенным сигналом. Привод оборудован пружиной возвратного действия, которая возвращает шар в начальное положении в случае аварийной ситуации.  IP 54.

• Вращательный момент 10 Нм
• Номин. U 230 V ~
• Регулирование открыть./закрыть.
• Два дополнительных переключателя
• NRF230A(-S2): нормально закрыт НЗ

Привод предназначен для монтажа на кран шарового типа и позволяет управлять потоками воды, перемещая шар, расположенный внутри крана в соответствии с настроенным сигналом. Привод оборудован пружиной возвратного действия, которая возвращает шар в начальное положении в случае аварийной ситуации.  IP 54.

• Вращательный момент 10 Нм
• Номин. U 230 V ~
• Регулирование открыть./закрыть.
• Два дополнительных переключателя
• NRF230A(-S2): нормально закрыт НЗ

Технические характеристики

Номин. U	230 V ~ 50/60 Гц
Номин.U в диапазоне	мин. 195 макс. 264 V ~
Мощность расч.	9,5 ВА
Потребление мощности Работа Нерабочее состояние	6 W при номин. вращательном моменте 2,5 W
Соединение Мотор	Вспом. перекл. NRF230A-S2(-O) Кабельное: 100 см, 2*0,75 mm2 Кабельное: 100 см, 6*0,75 mm2
Переключатели дополнительные для NRF230A-S2(-O)	2*ОСДП, от 1 мА до 3(0,5) А, 250 V~ (Один фиксированный на 10%, один регулируемый в диапазоне от 11 до 100% )
Параллельное соединение	Возможно, необходимо учитывать мощности
Вращательный момент (номин.) — мотор — пружина	Минимум 10 Нм при номин. U Минимум 10 Нм
Направление поворота - Пружина  NRF230A-S2	НЗ — Отключен от сети: кран шарового типа закрыт (А-АВ=0%) НО — Отключен от сети: кран шарового типа открыт (А-АВ=100%)
Управление вручную	Посредством ключа с возможностью блокировки
Угол вращения	Максимум 90 °
Продолжительность вращения — Двигатель — Пружина	менее 75 секунд  на 90 ° менее 20 секунд при Т от -20 до 50 °С или максимум 60 секунд при Т -30 °С
Уровень шума — Мотор — Пружина	менее 45 дБ менее 62 дБ
Индикатор позиции	Механический
Защита, класс	2, 100% изоляция
Защита, степень	IP54
Т окр. среды	от –30 до +50 °С
Т теплоносителя	от +5° до +120 °С (в кране шарового типа)
Т хранения	от –40 до +80 °С
Влажность окр. среды	95% отн., без конеденс.
Обслуживание	Не предусмотрено
Масса	2200 г



Описание

Управление
Во время запуска привода происходит перемещение шара, расположенного внутри крана, в установленную позицию и взвод пружины. Привод управляется сигналом в диапазоне от 0 до 10 В или в соответствии с трехпозиционной схемой. Пружина срабатывает в аварийных ситуациях, возвращая шар в исходную позицию.

Монтаж
Монтаж привода осуществляется на кран посредством винта с шагом 90°.

Управление вручную

Управление вручную осуществляется посредством ключа с возможностью блокировки. Снять блокировку можно подачей питания.

Максимальный угол вращения привода можно настроить посредством упоров.

Надежность
Производителем предусмотрена функция автоматической остановки при достижении установленных позиций. Это позволяет избежать перегрузки и отказаться от использования концевых выключателей.

Купить привод БЕЛИМО NRF230A-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО NRF230A-S2 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO NRF230A-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

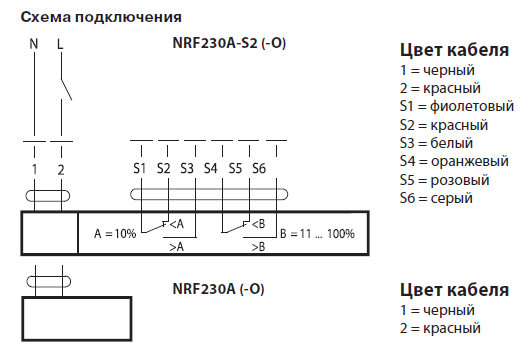

Электрическое подключение

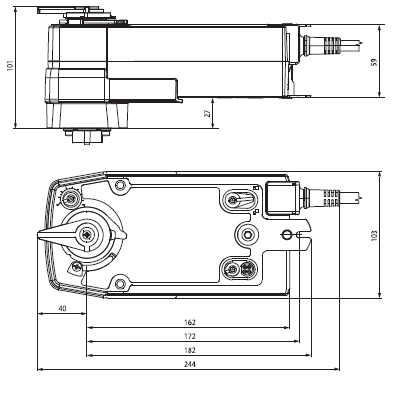

Габаритные размеры
