Привод BELIMO NRF230A-3

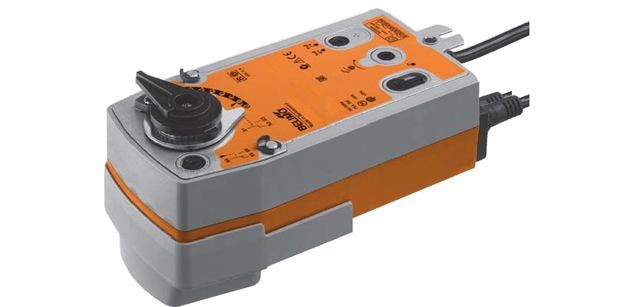

Привод для установки на 2-ход/3ход регулирующие шаровые краны NRF230A-3(-S2)(-O)

Привод c возвратной пружиной для установки на шаровой кран, IP 54.

  • Номинальный крутящий момент 10 Нм
  • Номинальное напряжение 230 В переменного тока
  • Управление 3-точка
  • Нормально закрыт (NC)



Привод c возвратной пружиной для установки на шаровой кран, IP 54.

  • Номинальный крутящий момент 10 Нм
  • Номинальное напряжение 230 В переменного тока
  • Управление 3-точка
  • Нормально закрыт (NC)



Технические характеристики

Поворотный электропривод БЕЛИМО NRF230A-3 для шаровых кранов с функцией аварийного управления.

Electrical data
Nominal voltage AC 230 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 195...264 V
Power consumption in operation 4.5 W
Power consumption in rest position 3 W
Power consumption for wire sizing 16 VA
Connection supply / control Cable 1 m, 4 x 0.75 mm²
Parallel operation Yes (note the performance data)
Functional data
Torque motor Min. 10 Nm
Torque spring return Min. 10 Nm
Direction of rotation motor Y=0 (0V = A-AB = 0%)
Direction of rotation spring-return Deenergised NC, valve closed (A - AB = 0%)
Manual override By means of hand crank and locking switch
Angle of rotation 90°
Running time motor 90 s / 90°
Running time emergency setting position ‹20 s / 90°
Sound power level motor max. 45 dB(A)
Position indication Mechanical
Service life Min. 60,000 emergency positions
Safety
Protection class IEC/EN II Protective insulated
Protection class UL II Protective insulated
Degree of protection IEC/EN IP54
Degree of protection NEMA/UL NEMA 2, UL Enclosure Type 2
EMC CEaccording to 2004/108/EC
Low voltage directive CE according to 2006/95/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1.AA
Rated impulse voltage supply / control 4 kV
Control pollution degree 3
Ambient temperature -30...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Weight
Weight approx. 2.1 kg



Описание

Управление

Поворотный электропривод BELIMO NRF230A-3 перемещает регулирующий шаровой кран, одновременно заряжая возвратную пружину. Регулирующий шаровой кран Belimo NRF230A-3 поворотный привод Belimo возвращается в охранное положение при отключении питания за счет энергии пружины.

Простая установка

Привод для клапанов BELIMO NRF230A-3 простая установка при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.

Ручное управление

Ручное управление поворотный электропривод БЕЛИМО NRF230A-3 осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания.

Настройка угла поворота

Belimo NRF230A-3 поворотный привод Белимо настройка угла поворота осуществляется с помощью механических упоров.

Высокая функциональная надежность

Электропривод NRF230A-3 защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО NRF230A-3 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NRF230A-3 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NRF230A-3 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

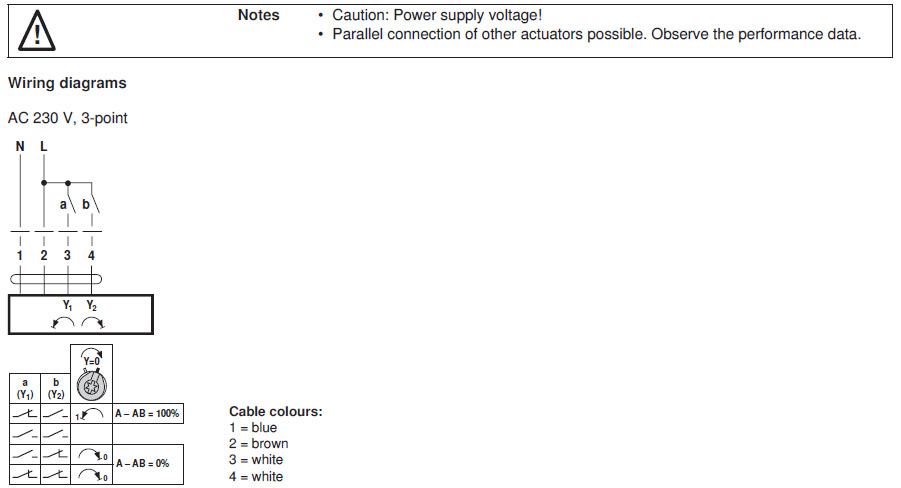

Электрическое подключение

 Электрическое подключение NRF230A-3

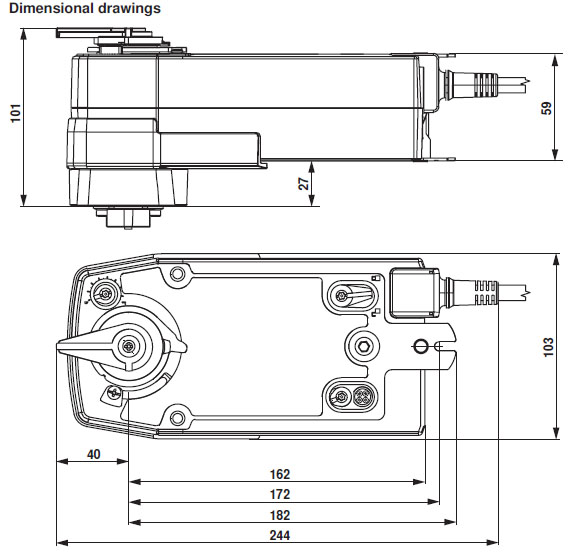

Габаритные размеры

Габаритные размеры NRF230A-3



Скачать PDF



Скачать PDF (426 Кбайт)

Сертификат BELIMO (775 Кбайт)
