Привод BELIMO NR24A-S

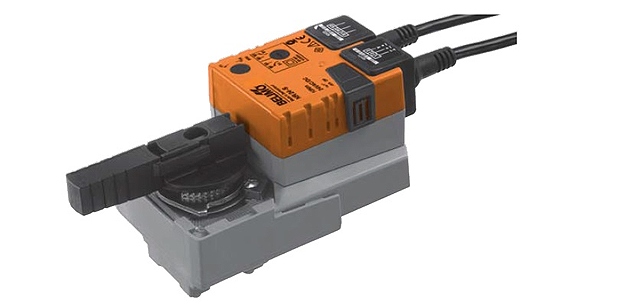

Привод для установки на 2-ход/3ход регулирующие шаровые краны NR24A(-S)

Привод для установки на шаровой кран, IP54.

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление откр./закр. Или 3-позиционное
  • 1 встроенный вспомогательный переключатель



Привод для установки на шаровой кран, IP54.

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление откр./закр. Или 3-позиционное
  • 1 встроенный вспомогательный переключатель



Технические характеристики

Поворотный электропривод БЕЛИМО NR24A-S для шаровых кранов.

Номинальное напряжение 24 В~ 50/60 Гц / 24 B=
Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность 3,5 ВА
Потребляемая мощность:
— во время вращения
— в состоянии покоя

1,5 Вт при номинальном крутящем моменте
0,2 Вт
Соединение
Двигатель
Вспом. перекл. NR24A-S

Кабель: 1 м, 3×0,75 мм2
Кабель: 1 м, 3×0,75 мм2
Вспомогательный переключатель для NR24A-S 1×ОСДП, 1 мА…3(0.5) А, 250 В~ (настраиваемый 0…100% )
Параллельное подключение Есть (с учетом мощностей)
Крутящий момент (номинальный) Мин. 10 Нм при номинальном напряжении
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота 90 с / 90 °
Уровень шума Макс. 35 дБ
Индикация положения Механическая
Класс защиты I II для низких напряжений
Степень защиты корпуса IP54
Температура окружающей среды 0…+50 °С
Температура теплоносителя +5…+120 °С (в шаровом кране ) –10 °С с подогревом штока крана
Температура хранения –40…+80 °С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 800 г NR24A-S; ≈ 750 г NR24A



Описание

Управление

По 2-проводной или 1-проводной схеме.

Простая установка

Поворотный электропривод BELIMO NR24A-S простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO NR24A-S возможно ручное управление при помощи

кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО NR24A-S настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo NR24A-S поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации

Электроприводы NR24A-S оснащены одним настраиваемым 0…100% переключателем.

Купить привод БЕЛИМО NR24A-S а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NR24A-S мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NR24A-S распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

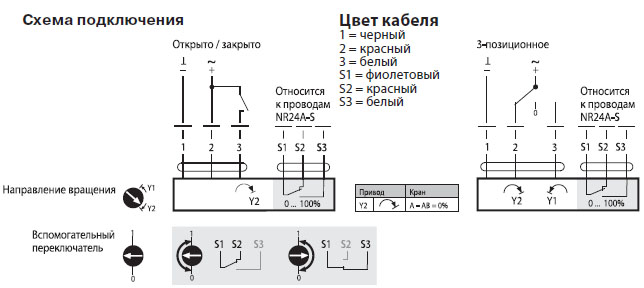

Электрическое подключение

 Электрическое подключение NR24A-S

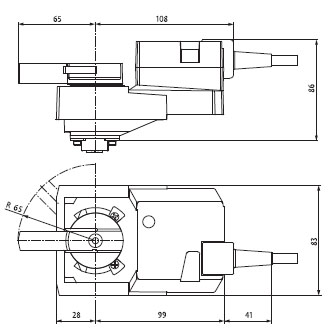

Габаритные размеры

Габаритные размеры NR24A-S
