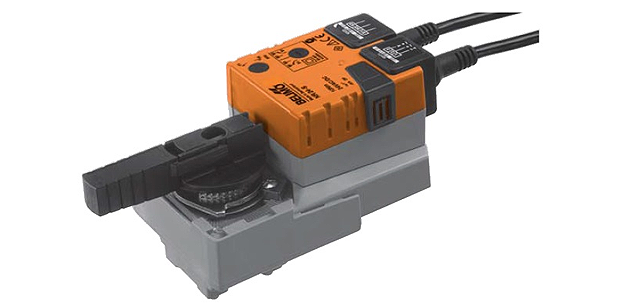

Электрический поворотный привод Belimo NR230A-S устанавливается на шаровые краны, регулирующие поток воды в системах отопления, вентиляции и кондиционирования. Со встроенным переключателем.

• Вращающий момент - 10 Нм
• U_номин – 100-240 V
• Управляющие сигналы: либо по схеме «Открыто/Закрыто», либо по трехпозиционной

Электрический поворотный привод Belimo NR230A-S устанавливается на шаровые краны, регулирующие поток воды в системах отопления, вентиляции и кондиционирования. Со встроенным переключателем.

• Вращающий момент - 10 Нм
• U_номин – 100-240 V
• Управляющие сигналы: либо по схеме «Открыто/Закрыто», либо по трехпозиционной

Технические характеристики



Uномин / диапазон Uномин	100…240 V; 85…265 V
Частота	50/60 Hz
Мощности: 1. Расчетная 2. Рабочее состояние 3. Состояние покоя	5,5 VA 2,5 W (при 10 Нм) 0,6 W
Тип присоединения (двигатель и вспомогательный переключатель)	Кабельное Длина кабеля - 1 м, 3×0,75 мм2
Переключатель	1×ОСДП , 1 мА…3(0,5) А, 250 V (настраиваемый 0…100%)
Подключение 2-х приводов одновременно	Возможно, нужно учитывать мощности
Миним. вращающий момент	10 Нм, при Uномин
Ручной режим	Предусмотрен. Кнопка с самовозвратом для вывода редуктора из зацепления
Время вращения (при угле 90°)	90 с
Допустимый шумовой уровень	Max 35 dB
Контроль позиции привода	Механический указатель
Защита от тока	II класс, полная изоляция; защита корпуса IP54
t внешней среды	От 0 до +50 °С
t рабочей среды	От +5 до +120 °С (индивидуально возможна t –10 °С, подогрев штока в кране)
t хранения	От –40 до +80 °С
Относительная влажность воздуха	Max 95%, конденсат не образуется
Обслуживание	Отсутствует
Вес	Около 0,8 кг



Описание

Установка

Электрический поворотный привод Belimo NR230A-S устанавливается на шаровой кран одним винтом. Возможны 2 установочных позиции – вертикальная или горизонтальная, с шагом 90° относительно штока.

Для настройки необходимого угла поворота в электроприводе Belimo NR230A-S предусмотрены механические упоры с обеих сторон привода.

Управление

Управление электроприводом Belimo NR230A-S осуществляется по одно- либо двухпроводной схеме.

Для ручного режима управления приводом предусмотрена кнопка с самовозвратом, нажатие на которую выводит редуктор из зацепления.

Надежность и безопасность

Защита от перегрузок электропривода Belimo NR230A-S обеспечена функцией автоматической остановки работы привода по достижению финальных позиций. Концевые выключатели не требуются.

В конструкции приводов Belimo NR230A-S предусмотрен вспомогательный переключатель (настраивается 0…100%).

Для уточнения цены изделия и оформления заказа на электроприводы Belimo NR230A-S звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен возможно после персонального обсуждения.

На электроприводы Belimo NR230A-S действует стандартная гарантия в течение пяти лет со дня приобретения. В комплекте с изделием идет паспорт и сертификат соответствия стандартам качества.

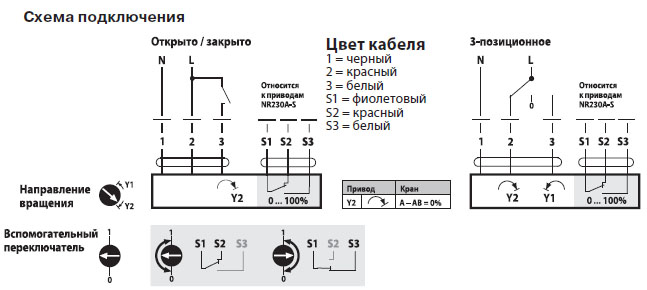

Электрическое подключение

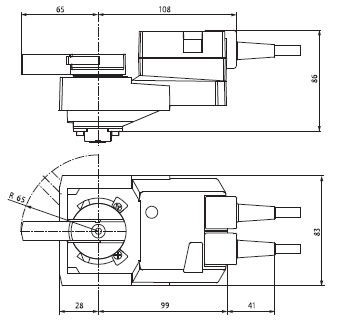

Габаритные размеры
